3. Електропостачання об’єкта

3.1 Вихідні дані для розрахунків. Розробка схеми електропостачання.

Запроектоване приміщення пташник на 1400 голів індиків приєднано до діючої лінії 380/220 В господарського двору.

Лінія виконана проводом 3А25+А25 і живиться від споживчої трансформаторної підстанції потужністю 250 кВА.

Схема електропостачання пташника показана на рисунку 3.1

Т П 10/0,4кВ 3А25+А25

0,05 0,05 0,05 0,05 0,03

1 2 3 4 5

S _т-ра=250 кВА

V¹⁰⁰=+2%

V²⁵=0% (12) (10) (15) (12) (22,97)

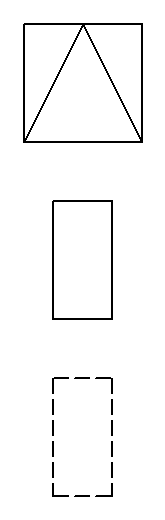

- Споживча трансформаторна підстанція 10/0,4 кВ

- Виробниче діюче приміщення

- Виробниче запроектоване приміщення.

1(10) – номер виробничого приміщення (максимальне розрахункове навантаження на вводі, кВт).

3А25+А25 – марка і переріз проводу діючої лінії 380/220 В до якої планується запроектоване приміщення.

Рівні напруги на шинах 10 кВ живлячої районної підстанції 35/10 кВ складають: V¹⁰⁰ = +2 %, V²⁵ = 0 %. (У відповідності із завданням керівника дипломного проектування).

3.2 Визначення допустимої втрати напруги.

Рівні напруги на шинах 10 кВ підстанції 35/10 кВ

V¹⁰⁰ = +2 %; V²⁵ = 0 %

Складаємо таблицю відхилень напруги.

Заносимо до таблиці відомі дані:

• рівні напруги на шинах 10 кВ п/ст. 35/10 кВ

V¹⁰⁰ = +2%, V²⁵ = 0%;

• постійна надбавка в силових трансформаторах, V_пост = +5%;

• Втрати напруги в трансформаторах 10/0,4 кВ, , ;

• Відхилення напруги біля віддаленого споживача при максимальному навантаження (ГОСТ 13109-67).

Елементи мережі	Відхилення і втрати напруги в елементах мережі
	Віддалена ТП		Ближня ТП
	100%	25%	100%	25%
Шини 10 кВ п/ст. 35/10 Лінія 10 кВ Трансформатор 10/0,4 - постійна надбавка - змінна надбавка - втрати в трансформаторі Лінія 0,38 кВ	+2 -4 +5 0 -4 -4	0 -1 +5 0 -1 0	+2 0 +5 0 -4 -8	0 0 +5 0 -1 0
Відхилення напруги на затискачах споживачів	+5	+3	-5	+4

Розглянемо віддалену трансформаторну підстанцію 10/0,4 кВ.

Приймаємо для неї регульовану надбавку V_зм = +0% ( на трансформаторах 10/0,4 кВ є такі регульовані надбавки: -5%; -2,5%; 0%; +2,5%; +5%).

Визначаємо сумарні втрати напруги в лініях 10 і 0,38 кВ:

,

що , (сумарна втрата напруги в лініях 10 і 0,38 кВ не повинна перевищувати 18%).

Розподіляємо сумарну втрату напруги між лініями 10 і 0,38 кВ. (розподіляємо довільно, приблизно порівну).

Лінія 10 кВ – ΔU_доп = 4%

Лінія 0,38 кВ - ΔU_доп = 4%

Перевіряємо баланс напруг за формулою:

Умова рівності виконується

Розглянемо режим мінімального навантаження:

Втрата напруги в лінії 0,38 кВ при мінімальному навантаженні приймається рівною нулю.

Дані розрахунків заносимо до таблиці.

Визначаємо відхилення напруги біля ближнього споживача при мінімальному навантаженні:

,

що не перевищує +5 %.

Аналогічно заповнюємо графи таблиці для ближньої ТП 10/0,4 кВ.

Втратами напруги в лініях 10 кВ для ближньої ТП 10/0,4 кВ нехтуємо.

Для ближньої ТП 10/0,4 кВ приймаємо регульовану надбавку 0%.

Визначаємо допустиму втрату напруги в лінії 0,38 кВ:

Визначаємо відхилення напруги біля ближнього споживача при мінімальному навантаженні:

, що 8%

Таким чином допустима втрата напруги в лініях 0,38 кВ складає

.
