1.3. Вихідні дані для виконання проекту.

В пташнику використовується таке обладнання:

• бункер сухих кормів – БСК-10

• горизонтальний транспортер - ТУУ-2

• тросошайбовий кормороздавач – РТШ-1

• скреперна установка

• горизонтальний транспортер – НКЦ-7

• похилий транспортер – НКЦ-7

• витяжний вентилятор

• тепло вентилятори – ТВ-9

• комплект витяжних вентиляторів – Клімат-45М-03

Кліматична характеристика Черкаській області :

Температура зовнішнього повітря - +20˚С.

Розрахункова температура взимку - 20˚С; влітку - +24˚С.

Розрахункова відносна вологість повітря, %

• взимку – 83;

• влітку – 55;

Середня швидкість вітру для розрахунку аерації у перехідний період, м/с - 4.

Атмосферний тиск, Па:

• взимку – 99632;

• влітку – 99285.

Рельєф території – спокійний, ґрунтові води – відсутні.

Даний регіон за швидкісним напором вітру відноситься до другого географічного району (35 кг*с/м²); за шаром ожеледі також до другого географічного району, де маса снігового покрову становить 100 кг*с/м².

1.3.1. Коротка характеристика діяльності сільськогосподарського підприємства та його виробничого підрозділу.

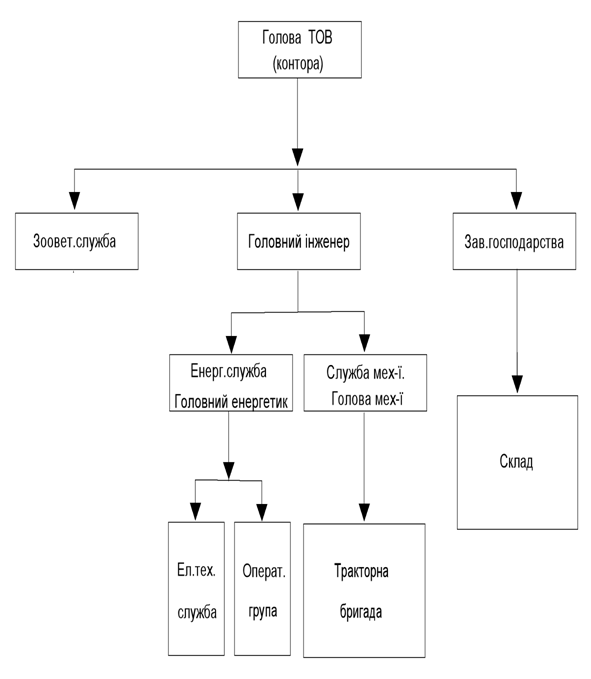

Рис.1.3.1 - Структурна схема

1.3.2. Технічні рішення з технології об’єкта.

Пташник призначений для утримання індиків на 1330 індичок і 70 індиків. Індики і індички перебувають в різних секціях, при штучному освітленні з регулюванням по заданій програмі світловим режимом і мікрокліматом. Годування птиці передбачене сухими комбікормами та комбіноване. Сухий комбікорм доставляється до пташника загружчиком ЗСК-10 і загружається в бункер для сухих кормів БСК-10. Із бункера корм подається в пташник на горизонтальний транспортер ТУУ-2тросо-шайбовий кормороздавач РТШ-1. Далі корм тросо-шайбовим механізмом доставляється в бункер кормушки. Поїння індюшат здійснюється із чашечних автопоїлок. Ведеться щоденне прибирання .

1.3.3. Прив’язка об’єкта проектування до господарського двору та зовнішніх мереж.

Насосна установка розміщується біля водонапірної башти на території санітарної зони,і вона має огорожу. Забезпечено в′їзд для спеціалізованих машин.

Якість води та довговічність заглибних насосних агрегатів залежить від правильного вибору конструкції фільтру , яку приймають відповідно до СниП 2.04.02-84. Нижня частина фільтра з`єднана з відстійником у вигляді трубки із заглушкою у нижній частині. Довжину відстійника приймають залежно від складу ґрунтів, але не більше 2 м. робоча частина фільтра встановлюється на відстані від покрівлі і підошви водоносного пласта не менше 0,5-1 м.

Електропостачання виробничого приміщення здійснюється від тупікової ТП напругою 10/0,4кВ. Довжина повітряної лінії 0,38кВ від ТП до виробничого приміщення 50м. ПЛ виконана голим алюмінієвим проводом.

Ящик з пристроєм керування розміщений в спеціально відведеному приміщенні біля водонапірної башти, за 15 м від свердловини. Насосна установка викачує воду з свердловини по напірному трубопроводу до водонапірної башти, яка встановлена на потрібній висоті по відношенню до споживачів, що забезпечує потрібний напір води на вході приміщення. Водопровід виконаний стальними гідроізольованими трубами, які прокладені в землі.

Установка працює в автоматичному режимі. Налагодження та технічне обслуговування установки здійснюється окремим персоналом.

В баштових установках регулювання подачі води споживачам здійснюється або регулюванням за рівнем води в башті, або за тиском води в мережі водопостачання. І в тому і в іншому випадках тиск води визначається висотою стовпа води в башті. При регулюванні води за рівнем керування насосом здійснюється в залежності від рівня води в башті. Для цього в башті встановлюють датчики рівня, верхнього рівня, який реагує на заповнення башти водою і нижнього рівня, який реагує на спорожнення башти.

Коли рівень води в башті падає, це є умовою вмикання насоса, і, навпаки, коли рівень води досягає верхньої межі, насос вимикається.

Для заповнення башти водою використовують різні методи. Найбільш поширений – це вмикання насоса на певний період часу, після чого очікується, що рівень води в башті досяг робочого значення. Недоліком цього методу є те, що одночасно при заповненні може відбуватись відбір води, а це значить, що при цьому можливе або неповне заповнення або переповнення башти, що приведе до великих втрат води.

Для забезпечення цих умов передбачається встановлення окремого реле-сигналізатора рівня, яке виконує функцію контролю рівня води при початковому заповненні, а також для контролю за наявністю води в башті при налагодженні установки.
