35. Линии напряженности электрического поля. Однородное электрическое поле.

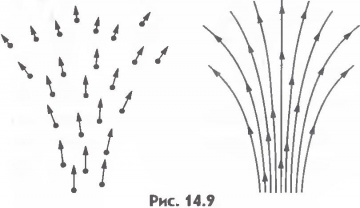

Электрическое поле не действует на органы чувств. Его мы не видим. Однако мы можем получить некоторое представление о распределении поля, если нарисуем векторы напряженности поля в нескольких точках пространства . Картина будет более наглядной, если нарисовать непрерывные линии, касательные к которым в каждой точке, через которую они проходят, совпадают по направлению с векторами напряженности. Эти линии называют силовыми линиями электрического поля или линиями напряженности .
Направление силовых линий позволяет определить направление вектора напряженности в различных точках поля, а густота (число линий на единицу площади) силовых линий показывает, где напряженность поля больше. Так, на рисунках 14.10-14.13 густота силовых линий в точках А больше, чем в точках В. Линии напряженности помогают наглядно представить распределение поля в пространстве. Они не более реальны, чем меридианы и параллели на земном шаре. Однако силовые линии можно сделать видимыми. Если продолговатые кристаллики изолятора (например, хинина) хорошо перемешать в вязкой жидкости (например, в касторовом масле) и поместить туда заряженные тела, то вблизи этих тел кристаллики выстроятся в цепочки вдоль линий напряженности. На рисунках приведены примеры линий напряженности: положительно заряженного шарика (см. рис.14.10); двух разноименно заряженных шариков (см. рис.14.11); двух одноименно заряженных шариков (см. рис.14.12); двух пластин, заряды которых равны по модулю и противоположны по знаку (см. рис.14.13). Последний пример особенно На рисунке 14.13 видно, что в пространстве между пластинами ближе к середине силовые линии параллельны: электрическое поле здесь одинаково во всех точках.
Электрическое поле, напряженность которого одинакова во всех точках пространства, называется однородным.
В ограниченной области пространства электрическое поле можно считать приближенно однородным, если напряженность поля внутри этой области меняется незначительно. Однородное электрическое поле изображается параллельными линиями, расположенными на равных расстояниях друг от друга. Силовые линии электрического поля не замкнуты, они начинаются на положительных зарядах и оканчиваются на отрицательных. Силовые линии непрерывны и не пересекаются, так как пересечение означало бы отсутствие определенного направления напряженности электрического поля в данной точке.
36. Работа электрического поля при перемещении заряда.
На всякий заряд, находящийся в электрическом поле, действует сила, и поэтому при движении заряда в поле совершается определенная работа. Эта работа зависит от напряженности поля в разных точках и от перемещения заряда. Но если заряд описывает замкнутую кривую, т. е. возвращается в исходное положение, то совершаемая при этом работа равна нулю, как бы ни было сложно поле и по какой бы прихотливой кривой ни происходило движение заряда. Это важное свойство электрического поля нужно несколько пояснить. Для этого рассмотрим сначала движение тела в поле силы тяжести. Работа, как мы знаем (см. том I), равна произведению силы на перемещение и на косинус угла между ними:
A=Fs cosa.
Если этот угол острый (a<90°), то работа положительна, если же угол тупой (a>90°), то работа отрицательна. В первом случае мы получаем работу за счет действия силы F, во втором — затрачиваем работу на преодоление этой силы. Представим себе, что в поле земного притяжения, т. е. в пространстве вблизи земной поверхности, где действует гравитационная сила притяжения к Земле, перемещается какое-нибудь. тело. Мы предполагаем, что при этом перемещении нет трения, так что тело не испытывает изменений состояния, которые могут сопровождаться изменениями его внутренней энергии: тело не нагревается, не распадается на части, не изменяет своего агрегатного состояния, не испытывает пластической деформации и т. д. В таком случае всякое перемещение тела в поле силы тяжести может сопровождаться лишь изменением потенциальной и кинетической энергии. Если тело опускается, то потенциальная энергия системы Земля — тело уменьшается, а кинетическая энергия тела соответственно увеличивается; наоборот, при подъеме тела происходит возрастание потенциальной энергии и одновременно уменьшение кинетической энергии. При этом полная механическая энергия, т. е. сумма потенциальной и кинетической, остается постоянной (см. том I) Как бы ни был сложен путь тела в поле силы тяжести (подъем и опускание по вертикальной, наклонной или криволинейной траектории, передвижение по горизонтальному направлению) , но если в конце концов тело приходит в исходную точку, т. е. описывает замкнутый путь, то система Земля — тело возвращается в исходное положение и имеет ту же самую энергию, какой она обладала до начала перемещения тела. Это означает, что сумма положительных работ, совершенных силой тяжести при опускании тела, равна по модулю сумме отрицательных работ, совершенных силой тяжести на участках пути, соответствующих подъему тела. Поэтому алгебраическая сумма всех работ, совершаемых силой тяжести на отдельных участках пути, т. е. полная работа на замкнутом пути, равна нулю.
