МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«Волгоградский государственный технический университет»
Камышинский технологический институт (филиал)
федерального государственного бюджетного образовательного учреждения высшего профессионального образования
«Волгоградский государственный технический университет»
Факультет |
Информационных технологий |
|
Кафедра |
Автоматизированные системы обработки информации |
|
|
и управления» |
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовому проекту
по дисциплине Сети и телекоммуникации .
на тему Проектирование локальной вычислительной сети предприятия. Вариант №10
Студент Иванов Иван Иванович _____ ___________________
(фамилия, имя, отчество) (подпись)
Группа ____КВТ-111_______________
Руководитель работы ___________________________ М.И. Заставной
(подпись и дата подписания) (инициалы и фамилия)
Члены комиссии:
________________________ __________________
(подпись и дата подписания) (инициалы и фамилия)
________________________ __________________
(подпись и дата подписания) (инициалы и фамилия)
________________________ __________________
(подпись и дата подписания) (инициалы и фамилия)
Нормоконтролер ___________________________ М.И. Заставной
(подпись и дата подписания) (инициалы и фамилия)
Камышин 2014
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«Волгоградский государственный технический университет»
Камышинский технологический институт (филиал)
федерального государственного бюджетного образовательного учреждения высшего профессионального образования
«Волгоградский государственный технический университет»
Факультет |
Информационных технологий |
|
Направление |
230100.62 «Информатика и вычислительная техника» |
|
Кафедра |
Автоматизированные системы обработки информации |
|
|
и управления» |
|
Дисциплина |
Сети и телекоммуникации |
УТВЕРЖДАЮ:
Зав. кафедрой АСОИУ
_____________ И. В. Степанченко
«___» _____________ 2014 г.
Задание на курсовой проект
Студент Иванов Иван Иванович
(Фамилия, имя, отчество)
Группа___КВТ-111___________________
1. Тема: _ Проектирование локальной вычислительной сети предприятия. Вариант №10
Утверждено приказом от «_____» ______________ 2014 г. № _________
2. Срок представления работы (проекта) к защите «_10_»__июня__2014 г.
3. Содержание расчетно-пояснительной записки: 1)постановка задачи; 2)выбор сетевого оборудования 3)построение физической топологии сети; 4)построение логической топологии сети.
4. Перечень графического материала:
5. Дата выдачи задания «_12_» __февраля__ 2014 г.
Руководитель проекта (работы)_______________________ __М.И. Заставной_
подпись, дата инициалы и фамилия
Задание принял к исполнению________________________ __И.И. Иванов____
подпись, дата инициалы и фамилия
СОДЕРЖАНИЕ
Лист 1 ПОСТАНОВКА ЗАДАЧИ 5 2 ВЫБОР СЕТЕВОГО ОБОРУДОВАНИЯ 3 3 ПОСТРОЕНИЕ ФИЗИЧЕСКОЙ ТОПОЛОГИИ СЕТИ 4 3.1 Прокладка кабеля 4 3.2 Расчет длины линий связи 4 3.3 Сметная стоимость построения сети 5 4 ПОСТРОЕНИЕ ЛОГИЧЕСКОЙ ТОПОЛОГИИ СЕТИ 6 4.1 Разбиение на подсети 6 4.2 Реализация в среде Packet Tracer 6 5 Заключение 7 СПИСОК ЛИТЕРАТУРЫ 8
|
||||||||||
|
|
|
|
|
КП 230100. 10. Д. ПЗ |
|||||
|
|
|
|
|
||||||
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
||||||
Разраб. |
Иванов И.И. |
|
|
Проектирование локальной вычислительной сети предприятия. Вариант №10 |
Лит. |
Лист |
Листов |
|||
Пров. |
Заставной М.И. |
|
|
|
У |
|
2 |
13 |
||
|
|
|
|
КТИ ВолгГТУ |
||||||
Н.контр. |
Заставной М.И. |
|
|
|||||||
Утв. |
Степанченко И.В. |
|
|
1 Постановка задачи
Выполнить проектирование структурированной кабельной системы согласно варианту задания для локальной вычислительной сети некоторой условной организации с учетом имеющихся условий расположения компьютерной техники, ограничений по линиям связи и др. (в соответствии с вариантом задания):
1. Подобрать необходимое сетевое оборудование, удовлетворяющее всем требованиям варианта задания – компьютеры, коммутаторы, кабель и др. (по прилагающемуся к курсовому проекту прайс-листу комплектующих).
2. Построить физическую топологию сети:
– Рассчитать оптимальный вариант прокладки кабеля внутри здания организации (с учетом размещения коммутаторов и точек подключения) и отобразить его на схеме.
– Рассчитать примерную длину линий связи в соответствии с масштабом схемы здания (проверить выполнение требований максимальной длины сегмента линии связи).
– Подсчитать сметную стоимость построения локальной сети в организации.
3. Построить логическую топологию сети:
– Разбиение на подсети (обосновать почему такое количество подсетей).
– IP-адресация внутри сети.
– Настройка сетевого оборудования.
4. Провести моделирование работы сети в среде Packet Tracer.
Схема здания организации с указанием помещений представлена на рисунке 1.

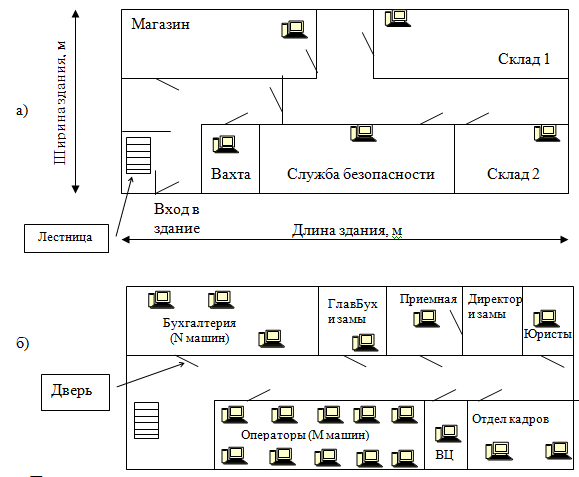

Рисунок 1 – План здания. Вид сверху (а – 1 этаж; б – 2 этаж)
Таблица №1. Исходные данные к варианту
Подсеть №1 |
Магазин |
требуется |
1 |
Склад1 |
требуется |
2 |
|
Склад2 |
требуется |
1 |
|
Подсеть №2 |
Служба безопасности |
имеется |
2 |
должно быть |
3 |
||
Вахта |
требуется |
1 |
|
Видеокамеры ( расположены по зданию в коридорах и соединяются со Службой безопасности). Место расположения - на усмотрение разработчика. |
требуется |
1 |
|
Подсеть №3 |
Бухгалтерия |
имеется |
8 |
должно быть |
9 |
||
Главный бухгалтер и его замы |
имеется |
2 |
|
Приемная |
имеется |
1 |
|
Директор и его замы |
имеется |
1 |
|
Юристы |
имеется |
1 |
|
должно быть |
2 |
||
Отдел кадров |
имеется |
1 |
|
должно быть |
2 |
||
Подсеть №4 |
Рабочие станции в Вычислительном центре (ВЦ) |
имеется |
2 |
должно быть |
3 |
||
Сервера в Вычислительном центре (ВЦ) |
имеется |
1 |
|
должно быть |
2 |
||
Операторы |
имеется |
10 |
|
должно быть |
15 |
||
Тип кабеля |
UTP кат.5e |
||
Используются короба для укладки кабеля? |
Нет |
||
Ширина здания (м) |
60 |
||
Длина здания (м) |
110 |
||
Адресация сети |
172.16.0.0/16 |
Ограничения, накладываемые на проектировку сети:
размеры помещений рассчитываются пропорционально масштабу по схеме;
количество точек перехода с одного этажа на другой вводить в схему исходя из требования «только 1 переход на каждые 50 метров длины здания»;
место размещения коммутатора должно находиться только внутри помещения (не в коридоре). Должны быть использованы только 8, 16 или 24 портовые коммутаторы со скоростью передачи не менее 100 Мбит/с;
в коридоре и помещениях здания кабель от одного коммутатора до другого прокладывается по подвесному потолку. Внутри помещений кабель спускается вертикально по стене с потолка до точки размещения коммутатора. Затраты кабеля на спуск с потолка до коммутатора считать равными 3 метрам;
при наличии требования «использовать короба» следует рассчитывать, что данные короба будут использоваться не только в помещениях на виду, но и при прокладке кабеля по подвесному потолку – в этом случае короб с кабелем должен вестись вдоль стен, а не «наискосок» через коридор или помещение;
внутри помещений кабель от коммутатора до сетевых узлов прокладывается по коробам или плинтусам. Условные затраты кабеля для подключения каждого сетевого узла к коммутатору внутри отдельного помещения считать равными половине длины данного помещения;
стоимость работ по организации локальной вычислительной сети рассчитывать исходя из правила «1 подключаемое рабочее место – 500 руб.»;
При недостаточном количестве компьютеров в помещении необходимо учесть приобретение нового компьютера в сметной стоимости построения сети. Конфигурация компьютера для обычного рабочего места выбирается из прайс-листа либо из раздела готовые офисные компьютеры, либо подбирается самостоятельно по комплектующим. Конфигурация серверного компьютера выбирается из прайс-листа либо из раздела готовые серверные компьютеры, либо подбирается самостоятельно по комплектующим;
На вахте, в магазине, на складах компьютеров, а также видеокамер в настоящее время не имеется. В приемную, директору, главного бухгалтера и их заместителям новые компьютеры не требуются.
45 м
