3.3 Перекрытие
В здании запроектированы сборные железобетонные перекрытия из многопустотных плит толщиной 220 мм, изображенные на рисунке 5.
Для обеспечения пространственной жесткости и устойчивости здания предусмотрена характерная заделка швов: швы заполняются бетоном на мелком заполнителе, а также производится анкеровка через 1 или 2 плиты, стальная арматура приваривается к монтажным петлям.
Плиты перекрытия опирать на несущие стены по слою цементного раствора М100. Отверстия для пропуска сантехнических труб допускается пробивать по месту в плитах перекрытия размером 150×150 мм. Отверстия должны попадать в пустоты плит, не задевая арматуру. Для отвода атмосферных осадков от крыльца здания предусмотрен козырек.

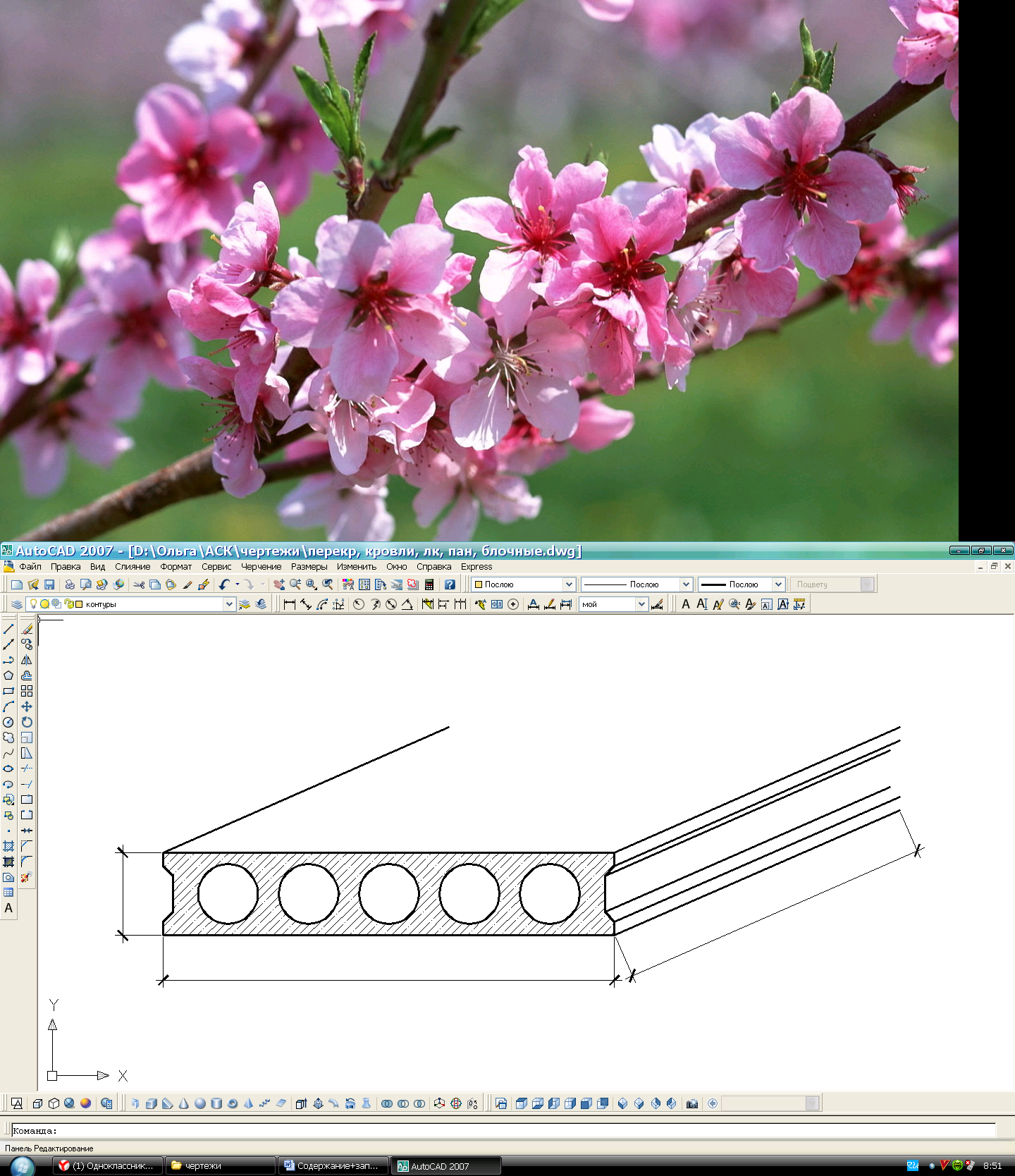

Рисунок 5 – Эскиз многопустотной плиты перекрытия
3.4 Лестницы
В здании запроектированы лестницы основного назначения из сборных железобетонных маршей и площадок (рисунок 6), расположенных в лестничных клетках, огражденных капитальными стенами. Для безопасности и удобства движения лестничные марши оборудованы ограждениями с поручнями. Высота ограждения составляет 900мм. Стойки привариваются к закладным деталям. Ширина марша принимается … м. Между маршами обеспечивается зазор … мм, для свободного пропуска пожарного шланга. Ширина лестничной площадки … мм. Лестничные марши и площадки подобраны по каталогу на основании расчёта.
Расчёт лестницы
Высота этажа … м., размеры ступеней bст×hст=300×150 мм.
Высота одного марша рассчитывается по формуле (8):
h=Нэт/2, (8)
где Hэт – высота этажа проектируемого здания.
h=… (мм).
Количество подступенков определяем по формуле (9):
nподст=h/hст, (9)
где h – высота одного марша, мм
hст – высота ступени, мм
nподст=… шт.
Число проступей определяем по формуле (10):
nст=nподст-1, (10)
где nподст – количество подступенков в одном марше, шт.
nст=… шт.
Длина горизонтальной проекции марша определяется по формуле (11):
d=bст×nст, (11)
где bст – ширина ступени, мм
nст – количество проступей, шт.
d=… (мм).
Определяем ширину лестничных площадок по формуле (12):
В=L-a-b-d, (12)
где L – расстояние между осями лестничной клетки, мм
a, b – привязки стен к осям, мм
d – горизонтальная проекция марша, мм.
В=… (мм)
Принимаем по каталогу площадки шириной … мм.

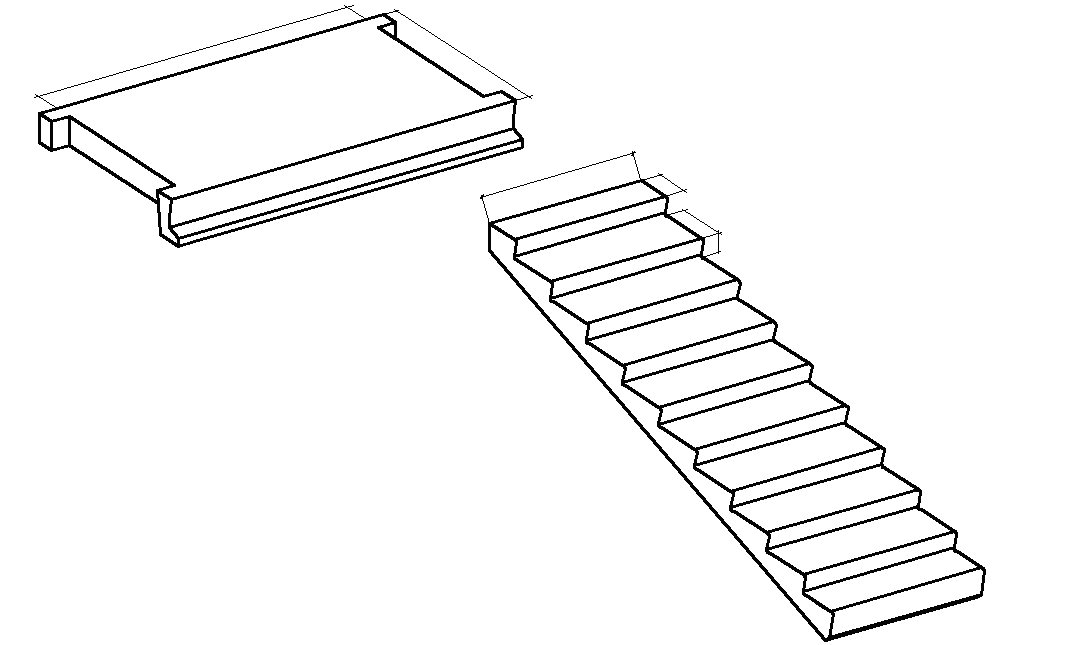

Рисунок 6 - Эскиз лестничной площадки и лестничного марша
3.5 Перегородки
В здании запроектированы межкомнатные перегородки толщиной 100 мм из газосиликатных блоков, и 250 мм для межквартирных перегородок (если есть такие в проекте). В санузлах – из кирпича, толщиной 120 мм.
3.6 Кровля
Крыша чердачная (скатная, плоская). Кровля устраивается из (металлочерепицы, гибкой черепицы, ондулина, асбестоцементного листа), которая (который) крепится с помощью … . ОПИСАТЬ УСТРОЙСТВО КРОВЛИ ИЗ КОНСПЕКТА.
Срок службы кровли 50 лет. Сток воды с крыши осуществляется при помощи водосточных труб. Количество водоприемных воронок … шт. Выход на кровлю осуществляется через слуховые окна, которые служат также для ….
На кровле предусмотрено ограждение высотой … мм из … для….
