4.4 Однопроменева двоканальна схема [3]

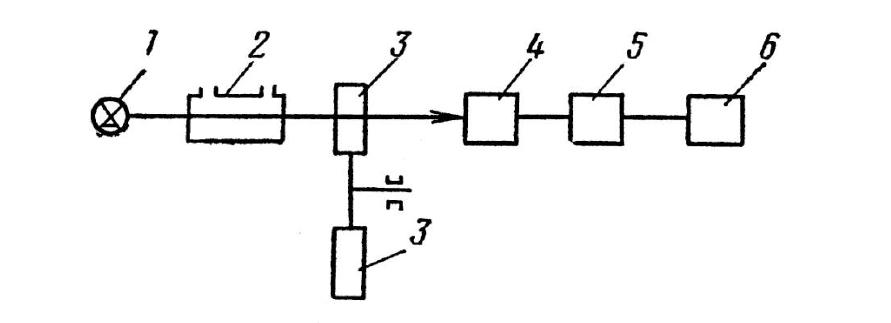

Рис. 4.3. Вимірювальна схема однопроменевого двоканального аналізатора.
Елементи:
джерело випромінювання;
дювета;
світлофільтри (робочий, опорний)
приймач випромінювання;
перетворювач електричного сигналу;
пристрій реєстрації.
В цій схемі через кювету з пробою, що аналізується проходить весь потік випромінювання від випромінювача, який потім розділяється на два потоки – робочий і потік порівняння (опорний). Перший із них проходить через світлофільтр, який пропускає випромінювання з довжиною хвилі, на якій поглинає компонент, що аналізується, другий – через світлофільтр, який пропускає випромінювання з довжиною хвилі, на якій відсутнє поглинання будь-яким із компонентів, що присутні в пробі, що аналізується. Таким чином, сигнал каналу порівняння не залежить від концентрації компонентів, які входять до складу проби, а визначається пропусканням самої кювети. Кожен із потоків, при проходженні через одну і ту саму кювету однаково послаблюється неселективними забрудненнями вікон, а також наявними механічними домішками в пробі.
До переваг слід віднести модуляцію потоку випромінювання одночасно із зміною світлофільтрів, простоту оптичної схеми, виключення впливу забруднень не тільки кювети, але й всіх елементів оптичної схеми. Суттєвим недоліком схеми можна вважати трудності в реалізації оптичної компенсації.
4.5 Двопроменева двоканальна схема [3]
Рис. 4.4. Вимірювальна схема двопроменева двоканальна аналізатора.
Елементи:
дзеркало;
випромінювач;
світлофільтри;
кювети;
приймач випромінювання;
перетворювач електричного сигналу;
суматор;
пристрій реєстрації.
Принципово двопроменева двоканальна схема складається із двох оптично автономних однопроменевих одноканальних схем, вихідні сигнали яких порівнюються між собою. Незважаючи на простоту оптичної системи, такий варіант двопроменевих двоканальних схем в ІЧ-аналізаторах не використовується через їх низьку стабільність. Нестабільність схеми обумовлена великою різницею часових характеристик джерел випромінювання. В якості джерел випромінювання при роботі в ближній ІЧ-області зазвичай використовують лампи розжарювання, параметри яких змінюються в процесі старіння по різному.Найбільшу стабільність мають схеми з одним приймачемвипромінювання. Зведення пучків на один приймач здійснюється або з допомогою напівпрозорої пластинки, або з допомогою системи дзеркал.
На результати вимірювання з допомогою двопроменевих двоканальних схем значно впливають неселективні забруднення, тому їх використання в промислових аналізаторах зустрічається рідко. Ці схеми зазвичай використовуються в лабораторних аналізаторах.
4.6 Багатоканальні Схеми [3]
Рис. 4.5. Вимірювальна схема багатоканального аналізатора.
Елементи:
Випромінювач;
Світлофільтр;
Кювета;
Приймач випромінювання;
Перетворювач електричного сигналу;
Запам’ятовуючий пристрій;
Обчислювальний пристрій;
Програмний комутатор світлофільтрів.
Багатоканальні схеми мають найбільшу селективність і використовуються для аналізу багатокомпонентних сумішей. Обмеженням у використанні цих схем може бути неадитивність коефіцієнтів поглинання окремих компонентів суміші при широких діапазонах вимірювання їх концентрації.
До багатоканальних схем належать також комбіновані схеми, які отримують об’єднанням яких-небудь двох із розглянутих вище схем. При цьому комбінована схема може мати позитивні якості схем, які входять до її складу, і не мати їх основних недоліків.
Обробка сигналів комбінованої схеми здійснюється у двох каналах, в одному із яких здійснюється компенсація (наприклад, для усунення впливу неселективних забруднень та інших при-чин зміщення нуля), в другому – вимірювання відношення робочого (залежного від концентрації) і опорного сигналів. Проаналізувавши всі схеми було вирішено, що для реалізації поставленого завдання найкраще підійде однопроменева двоканальна схема. Тому що, в порівнянні з іншими схемами, вона має такі переваги:
усунення незручності встановлення 0-ля зміною кювети перед кожним дослідженням (Однопроменева одноканальна схема);
не потребує використання двох джерел чи кювет, різниця в параметрах яких сильно спотворює покази (двопроменева одноканальна та двопроменева двоканальна схеми).
