1.2.3 Архітектурно-планувальна організація території.

Рельєф місцевості досить стрімкий, на невеликій території присутні великі перепади по висоті. Для того щоб раціональніше використати таку територію було розроблено ефективне використання території влаштуванням парковочних місць в місцях де була необхідність робити підпірну стіну, за рахунок чого ефективно використалась територія без перевитрат.

Одна з найважливіших деталей будь-якого ландшафтного проекту - доріжки. Крім виконання своєї прямої функції, вони є ще й прикрасою саду, елементом його дизайну. Для будівництва доріжок і площадок вибрані доступні, дешеві матеріали, які відповідають стилю інших споруд та елементів в саду, а також забезпечують довговічність. Головні доріжки виконують із з асфальту що обумовлено нерівномірним рельєфом. Та за рахунок чого появилася можливість відвести поверхневі води, сховавши інженерні комунікації під асфальт.

По доріжкам встановлені лавиці (виконані з дерева і доповнені литими металевими елементами), ліхтарі освітлюють доріжки яких є два типи 2 м. і 2,8м., урни для сміття.

Лікарня підкреслюється фонтаном.

1.3 Малі архітектурні форми

Заключний акорд у дизайні саду створюють малі архітектурні форми. Так в ландшафтному дизайні називають невеликі споруди, що мають як естетичне, так і практичне значення: альтанки, трельяжі, перголи, арки, лавочки, скульптури, містки, вазони, альтанки, навіси, садові меблі і скульптуру, шпалери, садову анімацію і т.д . З їх допомогою територія присадибної ділянки ділиться на функціональні зони, створюється потрібний акцент для кожної з них, організовуючи простір для відпочинку, дитячих ігор, прогулянок.

Порядок розміщення малих архітектурних форм

По всій території передбачено розташування ліхтарів висотою 2,8 м і 2 м, урн для сміття, та лавиці.

1.4 Вертикальне планування.

1.4.1 Введення

Вертикальне планування - важливий елемент інженерної підготовки території. Призначення вертикального планування - приведення природного рельєфу у стан, що забезпечує найбільш сприятливі умови для загального планувального рішення.

При будівництві та реконструкції населених місць за допомогою вертикального планування споруджують вуличну мережу відповідно до вимог міського транспорту, забезпечують нормальне відведення поверхневих вод з територій . Вона має важливе значення у створенні сприятливих умов для забудови мікрорайону територій, вирішує приватні задачі по висотному розташуванню частин міста та окремих будівель і споруд.

Вертикальне планування територій це зміна природного рельєфу місцевості шляхом зрізання і підсипки грунту, пом'якшення ухилів і т. д. стосовно до вимог планування і забудови міст. За допомогою вертикального планування рельєф пристосовується для будівництва міста, комплексу споруд або окремого об'єкта. Заходи з вертикального планування в значній мірі залежать від рельєфу.

1.4.2 Вертикальне планування методом проектних горизонталей

На основі схеми вертикального планування і генерального плану методом проектних горизонталей розробляють вертикальне планування окремих елементів і ділянок міста, вулиць, площ, мікрорайонів, парків та ін.. Цей метод поєднує на одному кресленні план і профілі і дає повне уявлення про перерізи проектованого рельєфу в будь-яких напрямках і деталях його зовнішньої форми. Оскільки проектні горизонталі, позначки характерних точок будівель і споруд та план суміщені, що в підсумку становить проект їх розташованої прив'язки, з'являється можливість комплексного рішення горизонтального і вертикального проектів планування і благоустрою. Метод проектних горизонталей вигідно відрізняється від методу профілів більшою наочністю. Він дозволяє досить просто визначити взаємне висотне положення вулиць, площ, будівель, споруд та ін Вертикальне планування, розроблене для складних умов рельєфу методом проектних (червоних) горизонталей, дає наочне уявлення про проектований рельєфі і розташування в плані і в висотному відношенні проїздів, пандусів , укосів, підпірних стінок, сходів і т. д. Тому метод проектних горизонталей отримав широке поширення при проектуванні вертикального планування, як невеликих ділянок, так і великих за площею територій.  Розташування горизонталей існуючого рельєфу і проектних щодо один одного дає уявлення про характер зміни рельєфу в результаті проведення вертикального планування. Коли проектна горизонталь розташовується нижче однойменної чорної горизонталі у бік падіння ухилу, потрібно підсипка території, вище - зрізання грунту. На креслення чорних і червоних горизонталей дозволяє визначити лінію нульові робіт, тобто кордон ділянок зрізання і підсипки грунту, яка проходить через точки перетину горизонталей, що мають однакові позначки.  Основними величинами, що визначають розташування проектних горизонталей, є: ухил, перевищення одній горизонталі над іншою (крок горизонталей) і відстань між ними. При проектуванні вертикального планування в червоних горизонталях визначають відстань між ними, яке буде однаковим на ділянці території з постійним ухилом.  Для визначення проектних горизонталей використовують такі формули:

 ; - Величина зсуву проектної горизонталі від осі до лотка

; - Стрибок горизонталі за рахунок висоти бордюру   ; - Величина зсуву горизонталі у червоної лінії   ; - Відстань між горизонталями   - Прийнята величина кроку горизонталі

Поздовжній профіль  Поздовжній профіль визначає висотне положення вулиці, і його проектування полягає в нанесенні проектної лінії і визначенні поздовжніх ухилів. Відмітки існуючої поверхні для поздовжнього профілю визначають методом інтерполяції між горизонталями по лінії даного профілю (чорні відмітки); лінія з'єднує ці відмітки і відображає існуючий рельєф, називається чорною лінією. Відмітки точок проектованого поздовжнього профілю називаються червоними позначками, а лінія, їх з'єднує, - червоною лінією.

Поздовжній профіль виконаний в масштабі : горизонтальний 1:500

Вертикальний 1:100.

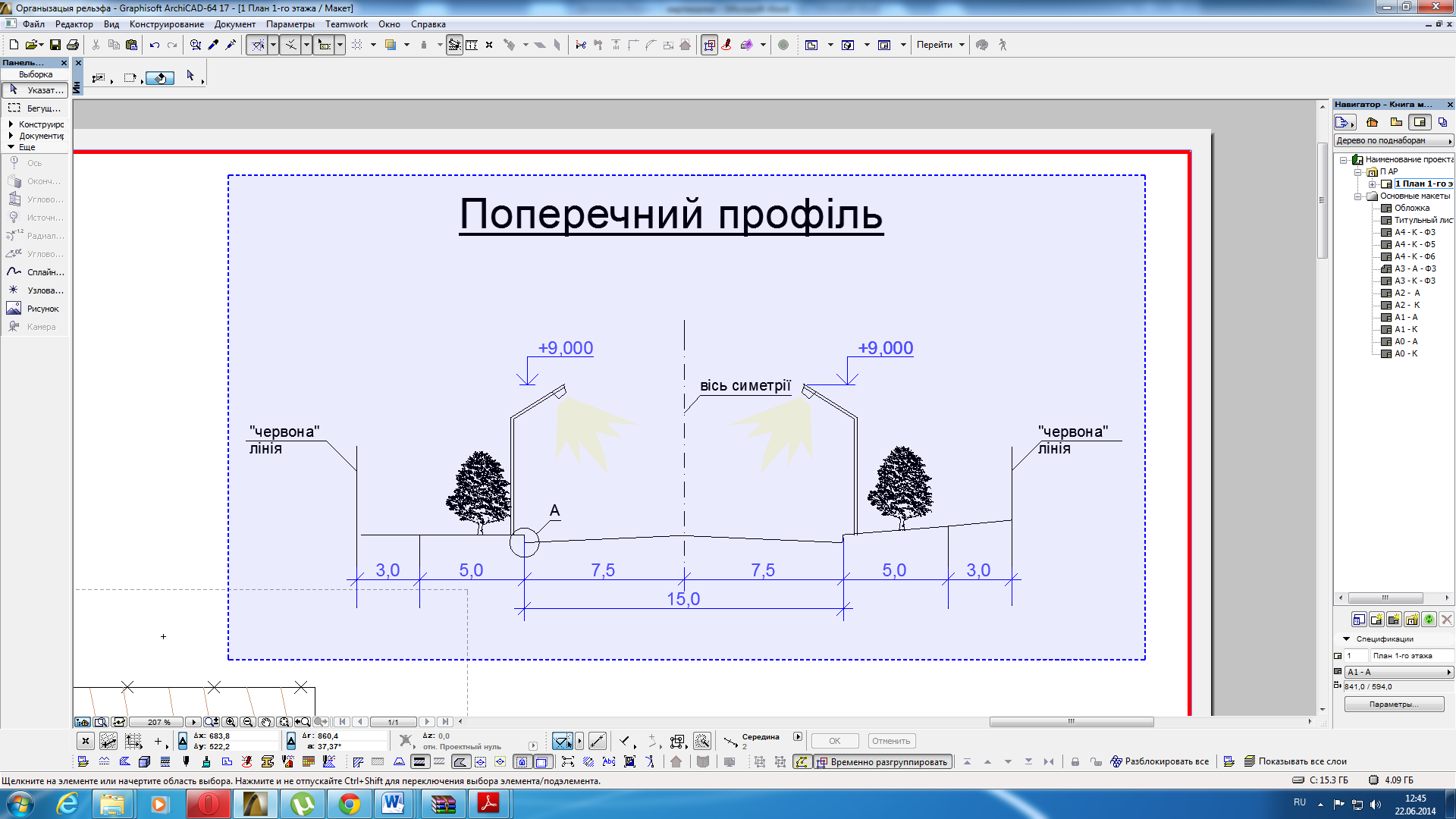

Поперечний профіль виконаний в масштабі 1:50

Організація стоку поверхневих вод

Благоустрій міст включає в якості одного з важливих заходів відведення поверхневих вод з міських територій. Кругообіг води в природі забезпечує постійне більш-менш інтенсивне випадання опадів. Опинившись на землі, вода частково вбирається в грунт, частково випаровується, решта (надлишки) стікає по поверхні землі в найнижчі місця - тальвеги, Ці води сприяють розвитку фізико-геологічних процесів, що руйнують грунт, погіршують тим самим його несучу здатність. У результаті їх дії активізуються процеси ерозії (тобто руйнування) грунтів, яроутворення, підвищується рівень грунтових вод, виникають просадні і карстові явища, тобто вимивання окремих просторів у грунті, зсувні процеси. Надмірне зволоження безстічних територій сприяє їх заболочування і підтоплення. Всі ці процеси є небажаними на ділянках передбачуваного або здійснювану будівництва, вимагають застосування особливих заходів з інженерної підготовки.  Закрита система водовідведення.

Методом вертикального планування обирають напрямок основного водостічного колектора і ліній водостічної мережі, які доставляють стічні води від дощеприймальних решіток до колектора. При цьому визначають місця водоприймальних колодязів, виходячи з інтенсивності, тривалості і повторюваності дощів.  Розрахунком встановлюють діаметр труб і ухили. Лінії від водоприймального кільця до колектора водостоку призначають довжиною до 40 м. діаметром 200 мм на території мікрорайонів, 250 ... 300 мм - на вулицях з мінімальним ухилом 0.002 .. 0.005.  Дощоприймачі споруджують у лотках проїзної частини вулиць на відстанях, що визначаються розрахунком, а також в знижених місцях, у перехресть і пішохідних переходів.
