Проект электроснабжения до 10кВт

1. Настоящий проект выполнен по архитектурному, технологическому и сантехническому заданиям в соответствии с СП31-110-2003, ГОСТ Р 50571, ПУЭ И СНиП 3. 05. 06-85. Питание электроприёмников выполняется от сети 220/380В с системой заземления TN-C-S.

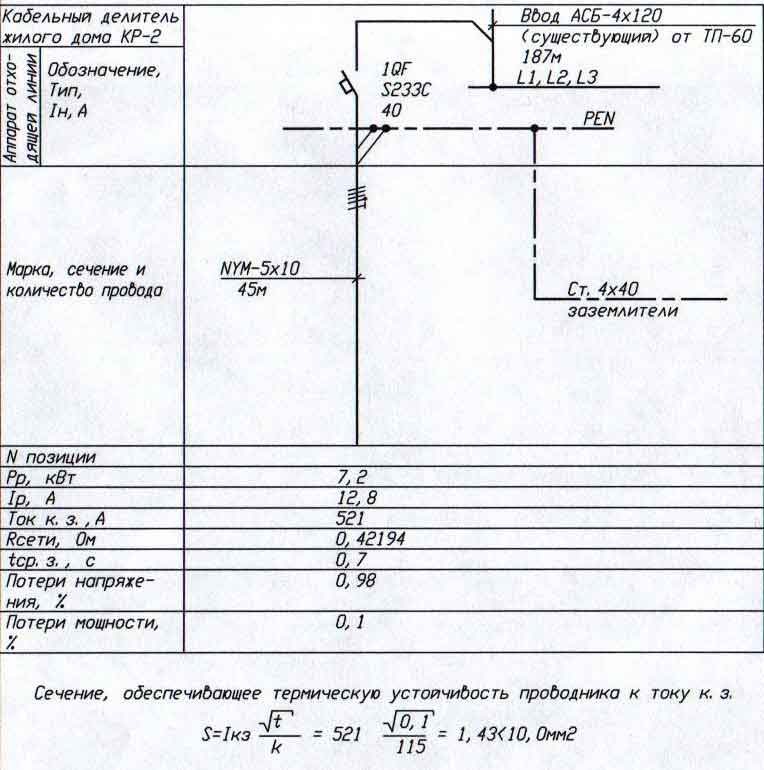

2. Расчётная мощность Рр=7,2 кВт. Потребитель III – категории. Подключение осуществляется кабелем НУМ 5х10 от существующего кабельного делителя через автоматический выключатель.

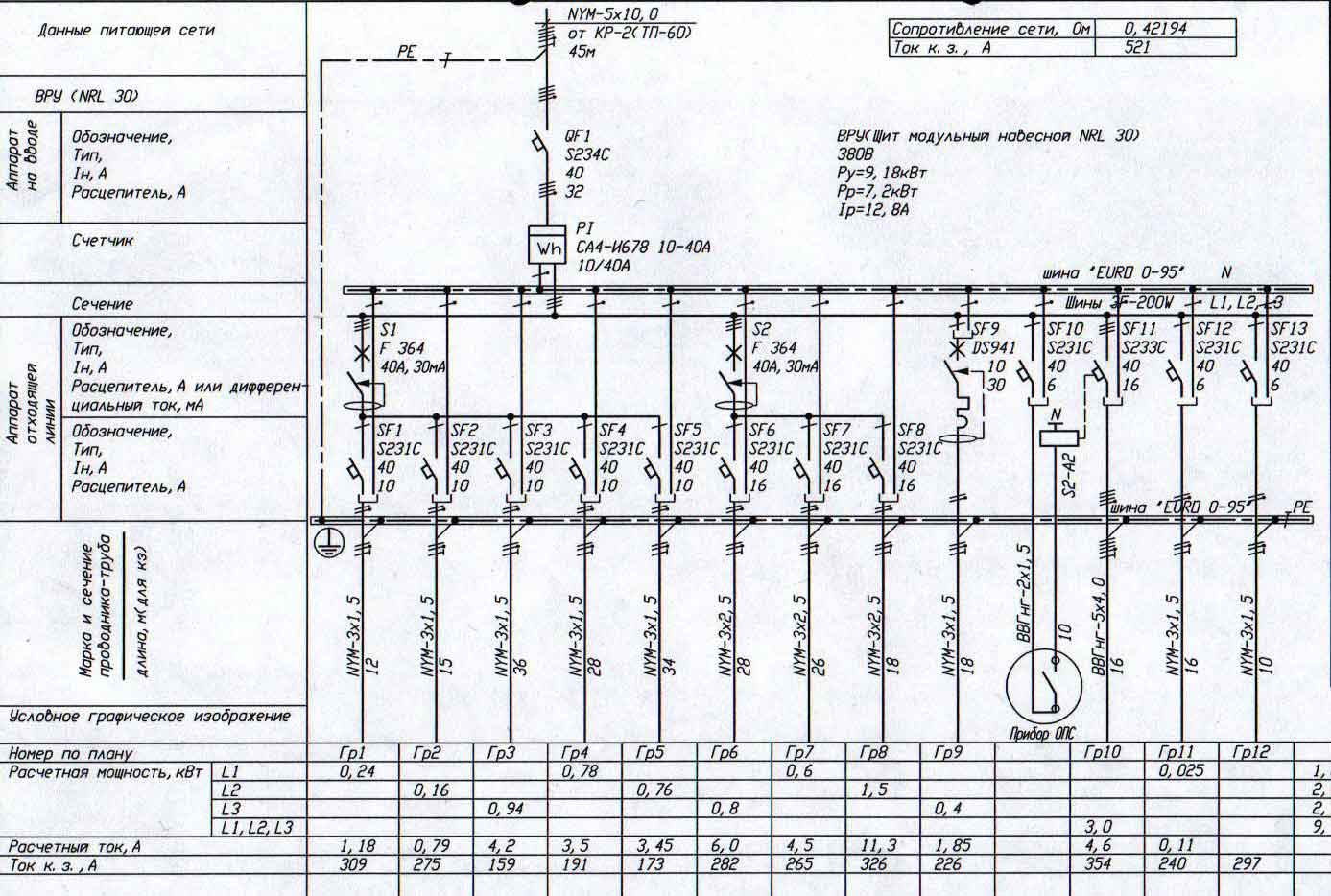

3. В качестве вводно – распределительного устройства принят щит типа NRL-30. В щите устанавливается счётчик активной энергии, автоматические выключатели на вводе и отходящих линиях, дифференциальный автомат, устройства защитного отключения на отходящих линиях.

4. Групповые сети выполнены: кабелем НУМ скрыто по стенам в слое штукатурки и в пустотах плит перекрытия; за подвесным потолком и в пустотах перегородок, выполненных из негорючих материалов НГ и группы горючести Г1 кабелем марки НУМ в трубах ПХВ ( серия 9 ). Проходы небронированных кабелей, защищённых и незащищённых проводов через несгораемые стены (перегородки) и междуэтажные перекрытия должны быть выполнены в отрезках труб, а через сгораемые – в отрезках стальных труб. В местах прохода проводов и кабелей через стены, перекрытия или выхода их наружу следует заделывать зазоры между проводами, кабелями и трубой цементом с песком по объёму 1:10.

5. Проектом предусматривается искусственное освещение светильниками с люминесцентными лампами и лампами накаливания. Нормы освещённости выбраны в соответствии с СанПиН 2.2. 1/2. 1.1. 1278-03 и СНиП 23-05-95. Светильники установить в соответствии с интерьером. Управление освещением предусматривается выключателями, установленными по месту. Расположение розеток перед монтажом уточняется по технологическим чертежам или с заказчиком для выполнения возможных изменений.

6. Проектом предусматривается устройство повторного заземления нулевой жилы кабеля питающего дом. В качестве заземлителей приняты стальные уголки 50х50х5мм ( длиной 3м ) разнесённые на 6м и забиваемые в землю на глубину 3,5м. Вертикальные электроды соединить между собой стальной полосой на глубине 0,5м. К заземлителям присоединить шину PEN кабельного делителя. Сопротивление заземляющего устройства должно быть не более 30 Ом.

7. Монтаж вести согласно ПУЭ и СНиП 3. 05. 06-85.

8. Проектная документация разработана в соответствии с государственными нормами, правилами и стандартами.

9. К электромонтажным работам приступить после согласования данного проекта в Управлении по технологическому и экологическому надзору Ростехнадзора.

Проект электроснабжения на 17кВт

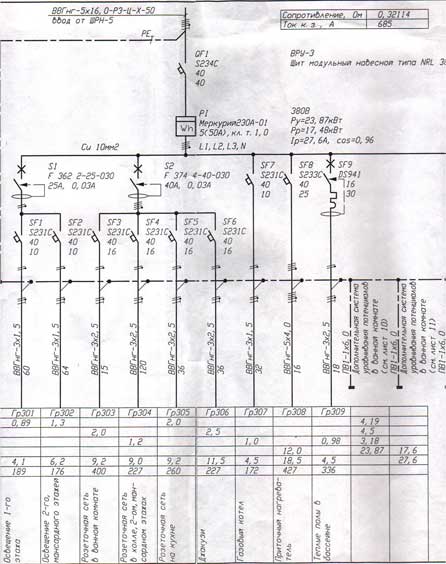

1. Проект электроснабжения с расчётной нагрузкой Рр=17,48 кВт.

2. Питание электроприёмников данного проекта выполняется от сети 380/220В с системой заземления TN-C-S.

3. В качестве вводно – распределительного устройства принят модульный щит типа NRP-30. В щите смонтировать автоматические выключатели на вводе и отходящих линиях, устройства защитного отключения, двухтарифный счётчик.

4. Групповые сети при производстве электромонтажных работ выполнить кабелем ВВГнг или НУМ: - cкрыто по стенам в слое штукатурки и в пустотах плит перекрытия; - cкрыто в ПВХ трубах (серия 9) за подвесным потолком ( минерватные плиты по металлокаркасу, степень горючести Г1 и НГ) и за стеновыми панелями (гипсокартон по металлокаркасу, степень горючести Г1 и НГ); - скрыто в стальных трубах за перекрытием на мансардныом этаже и за подвесным потолком и стеновыми панелями из материалов со степенью горючести Г2 и Г3.

5. Выключатели установить на высоте 1,0 м от отметки чистого пола. Розетки установить на высоте 0,3 м, в кухне на высоте 1,0 м.

6. Штепсельные розетки должны иметь защитное устройство, автоматически закрывающиеся гнёзда штепсельной розетки при вынутой вилке.

Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должна быть не менее 0,5 м.

7. Сети прокладываемые при электромонтаже от групповых щитков до штепсельных розеток и светильников с металлическими корпусами, должны выполняться трёхпроводными ( фазный, нулевой рабочий N и нулевой защитный РЕ проводники ). При этом, нулевой рабочий и нулевой защитный проводники не следует подключать на щитке под один контактный зажим. Заземление корпуса светильника ответвлением от рабочего проводника внутри светильника – запрещается.

8. Нулевой рабочий проводник в цепи, защищаемой УЗО, не должен соединяться с заземлёнными корпусами электрооборудования, с защитными контактами штепсельных розеток. В щите должны быть предусмотрены раздельные зажимы для нулевого и защитного проводников, причём зажимы нулевого рабочего проводника должны быть изолированы от корпуса щита.

9. При питании нескольких штепсельных розеток от одной групповой линии ответвления защитного проводника к каждой штепсельной розетке должны выполняться в ответвительных коробках или ( при питании розеток шлейфом ) в коробках для установки розеток одним из принятых способов: пайка, сварка, опресовка, специальные сжимы, клеммы.

10. Электропроводка должна обеспечивать возможность легкого распознавания по всей длине проводников по цветам: голубого цвета – для обозначения нулевого рабочего проводника; двухцветной комбинации зелёно – жёлтого цвета – для обозначения нулевого защитного проводника; черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета – для обозначения фазного проводника.

11. Все нетоковедущие металлические части электрооборудования ( каркас щита, стальные трубы электропроводки ) подлежат занулению. Для зануления используются специально проложенные для этой цели проводники.

При выполнении электромонтажных работ должна быть выполнена система уравнивания потенциалов, соединяющая между собой следующие проводящие части: - защитный проводник РЕN питающей сети; - заземляющий проводник, присоединённый к искусственному заземлителю; - металлические трубы коммуникаций, водящих в данные помещения ( трубы холодного водоснабжения, канализации, газопроводов и т.п. ). Соединение указанных проходящих частей между собой следует выполнить при помощи главной заземляющей шины.

В ванных помещениях выполнить дополнительную систему уравнивания потенциалов. К шине дополнительной системы уравнивания потенциалов подключить все доступные прикосновению открытые проводящие части стационарных электроустановок, сторонние проводящие части и нулевые защитные проводники всего электрооборудования ( в том числе и розеток ).

12. Светильники в ванной установить на расстоянии не менее 0,6 м по горизонтали от ванны ( в зоне по ГОСТ Р 50571. 11-96 ). При установке светильника в зоне 2 светильник должен иметь степень защиты по воде IPх4, класс защиты 2.

13. Одним из проектов электроснабжения предусматривается устройство электрических кабельных тёплых полов в бетонном полу. Кабель укладывается на ту площадь, которая не занята стационарным оборудованием: холодильник, плита, кухонная стенка, ванная, стиральная машина, шкаф-купе и т.д., в соответствии с “Пособием по кабельным электрическим системам отопления” DEVI. Кабельные обогревательные системы управляются терморегуляторами devireg. Металлическую оболочку кабеля присоединить к шине дополнительного уравнивания потенциалов или ГЗШ.

14. Электромонтажные работы вести согласно ПУЭ и СНиП 3.05.06-85.

15. Проекты электроснабжения разработаны в соответствии с государственными нормами, правилами и стандартами.
