Схема подключения вольтметра для измерения напряжения фазы «А»-UA трехфазного потребителя.
Ответ- схема Б.
Уравнение по 1 закону Кирхгофа для узла «а»
Ответ – I1-I2-I3+I4-I5=0
Уравнение для 2 закона Кирхгофа для контура авс
Ответ – E1-E3=-I1r1+I2r2-I3r3

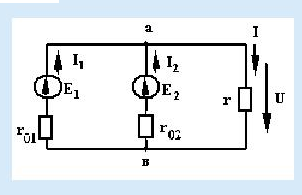

4.Напряжение Uab, где R1=5Om, R2=2.5 Om,I1=2A, I2=4A,E1=12B, E2=18B , равно
Ответ -26
5 Уравнение баланса мощностей.
Ответ-
6.Спирали нагревательных устройств изготавливают из .
Ответ-Нихрома
7. Значение напряжения на активном сопротивлении Ua и тока I в цепи , если U=50B, Uc=20B
UL=60B и сопротивление r=10 Om.
Ответ= I=3A, Ua=30 B.
8. Укажите два выражения , содержащие ошибку.
9. Полная комплексная мощности , если R1=4 Om , XL=7.5 Om, XC=4.5 Om,I=2 A
Ответ- S=20BA, S=16+j12 BA
10.Активная мощность P (Вт) , если R1=4 Om , XL=7.5 Om , XC=4.5 Om ,I=2A
Ответ = 16
11. Соответствие приведенных векторных диаграмм выражениями:
12.Единица измерения реактивной мощности –
Ответ – Вар
13.Фазное напряжение это –
Ответ- Напряжение между началом и концом фазы.
14. Схема низкочастотного «II»-образного фильтра
15.Симметричный трехфазный приемник подключен к сети с линейным напряжением UЛ=380В.
Напряжение между нейтральными точками источника и приемника UnN при коротком замыкании фазы «В», если до замыкания IЛ=5А, равно ( Ответ округлить до целого числа )
Ответ =220
16.На щитке трехфазной нагревательной печи указаны следующие данные : 40 кВт, cos fi=1 , 660/380B, звездв/треугольник. При линейном напряжении в сети 660В фазы печи должны быть соединены по схеме.
Ответ –Звезда.
16.При переключении Фазы приемника со схемы звезда на схему треугольник , мощность
Ответ – Увеличится в 3 раза.
17.Величина ЭДС взаимоиндукции в одной катушке пропорциональна.
Ответ- производной тока другой катушки

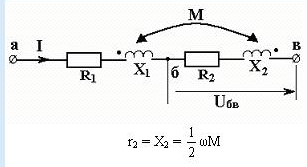

18.Определить сдвиг фаз между током в цепи и напряжением Uбв на зажимах второй катушки
Ответ- Ток опережает Uбв на 45 градусов.
19.Амперметр магнитоэлектрической системы при протекании через него несинусоидального тока покажет.
Ответ-Постоянную составляющую (нулевую гармонику) несинусоидального тока
20.Вольтметр
магнитоэлектрической системы ,
подключенный к источнику
покажет
….
Ответ = 4.
21.Несимметричным нелинейным элементом является
Ответ – стабилитрон.

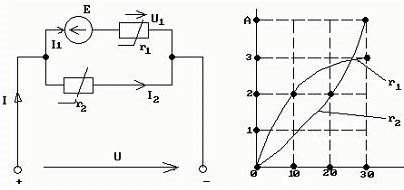

22.Напряжение на первом нелинейном элементе U1, если известны ВАХ нелинейных элементов и U=20B , E=30B
Ответ- U1=-10B
23. При расчете переходного процесса число корней характеристического уравнения определяется
Ответ-Числом накопителей энергии (Lи С)в канонической схеме.
24.Число корней характеристического уравнения при расчете переходного процесса в цепи определяется.
Ответ- Числом накопителей энергии (Lи С)в канонической схеме.
25.Уравнение пассивного четырехполюсника Y в форме
Ответ-
26.При резонансе в последовательной цепи переменного тока .
Ответ- Q=0,cos fi=1, BL=BC
27.Соответствие приведенных сопротивлений их названием для RLC-цепи при заданной частоте
Полное сопротивление
Индуктивное сопротивление
Емкостное сопротивление
Полное комплексное
ТЕСТ 2.
1.Схема подключения вольтметра для измерения напряжения фазы B-UB трехфазного потребителя.
Ответ – Схема Г.
