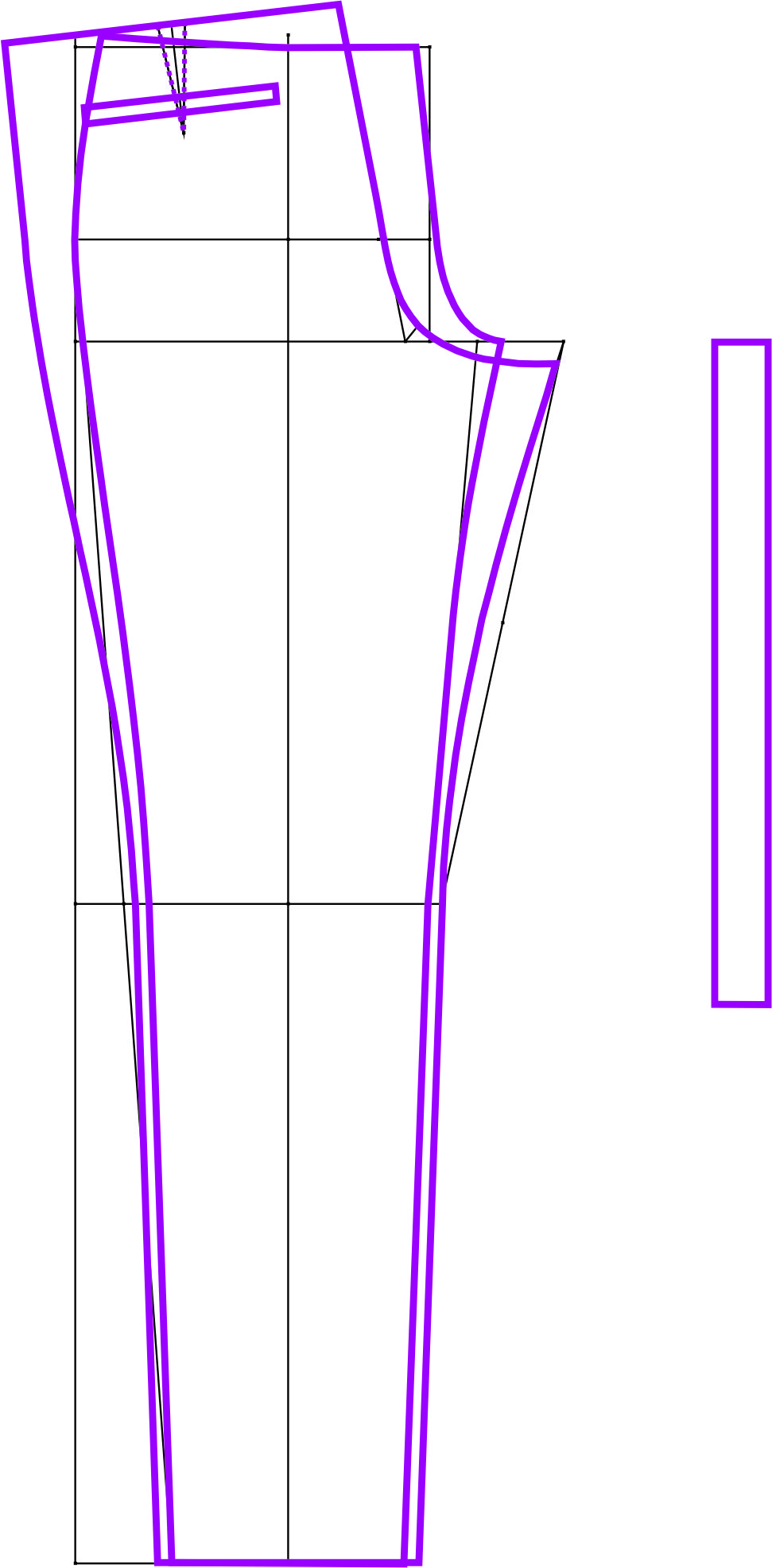

Чертеж базовой и модельной конструкции мужских брюк.
Рисунок 2.
Расчет основных конструктивных участков брюк приведен в таблице 4.
Таблица 4 – Расчёт конструктивных участков для построения чертежа основы конструкции мужской майки.
Изображение чертежа базовой и модельной конструкции приведено на рисунке 3.
№ п/п |
Наименование участка |
Условное обозначение |
Расчётная формула |
Расчет и величина конструктивного участка, см |
1 |
2 |
3 |
4 |
5 |
78 |
Линия низа |
АН |
Ди |
75 |
79 |
Линия талии |
АТ |
Дтс |
46,5 |
80 |
Линия груди |
АГ |
Впрз+4 |
28,9+4=32,9 |
81 |
Ширина спины |
ГГ1 |
(1/3*Сг)+5 |
(1/3*55)+5=18,3+5=23,3 |
82 |
Ширина проймы |
Г1Г2 |
0,5*(Оп+12)-5 |
0,5*(30+12)-5=16 |
83 |
Ширина полочки |
Г2Г3 |
(1/3*Сг)+4 |
(1/3*55)+4=18,3+4=22,3 |
84 |
Боковой срез |
Г1Г4
|
0,5*Г1Г2 |
0,5*16=8 |
Построение спинки |
||||
85 |
Определяем росток |
АА1 |
Сш/3+0,5 |
20,7/3+0,5=7,4 |
86 |
Вспомогательная точка |
АА2 |
АА1/3 |
7,4/3=2,5 |
87 |
Плечевой срез |
ПП2 |
- |
3 |
88 |
Вспомогательная точка |
П2П3 |
- |
2,5 |
89 |
Определяем пройму |
Г1П4 |
Г1П2/3 |
25/3=8,3 |
Построение полочки |
||||
90 |
Горловина |
А3А4 |
АА1 |
7,4 |
91 |
Вспомогательная точка |
А3А5 |
А3А4+1 |
7,4+1=8,4 |
92 |
Плечевой срез |
П1П5 |
- |
4,5 |
93 |
Вспомогательная точка |
А4П6 |
А1Г3 |
13,5 |
94 |
Определяем пройму |
Г2П7 |
Г2П5/3 |
23,5/3=7,8 |
Построение рукава |
||||
95 |
Высота оката |
ОО1 |
55/3 |
13,3 |
96 |
Ширина рукава под проймой |
О1Р=О1Р1 |
0,5*55-0,7 |
26,8 |
97 |
Длина рукава |
О1М |
Др-6 |
58-6=52 |
98 |
Ширина рукава по низу |
М1М2 |
НН1+6 |
26+6=32 |
99 |
Вспомогательная точка |
Рл |
1/3*О1Р |
1/3*26,8=8,9 |
