3 Конструкторская часть

3.1 Выбор и обоснование необходимости разработки

конструкции устройства для обслуживания автомобилей

Предприятие «Кемеровская автоколонна № 1237» не располагает достаточным количеством подъёмно-транспортного оборудования для транспортировки агрегатов, в частности двигателей. На долю зоны ТР приходится 78.1 % сверхнормативных простоев, одной из причин которых является низкая механизация.

Основные причины снижения механизации связаны с демонтажем и транспортировкой двигателя автобуса.

Целью данной разработки является:

- повышение производительности труда;

- повышение безопасности труда;

- увеличить коэффициент механизации.

Требования к устройству:

- легкость управления;

- высокая грузоподъёмность;

- транспортировка агрегата;

- низкая стоимость;

- лёгкость эксплуатации.

3.2 Анализ существующих аналогов

На автотранспортных предприятиях используются следующее оборудование:

3.2.1. Тележка передвижная универсальная для транспортировки двигателей TMH ET09

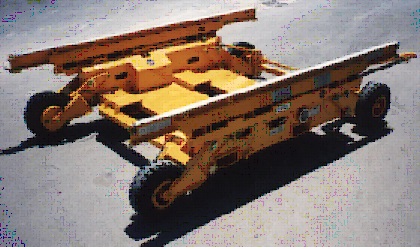

Рисунок 3.1 – Тележка передвижная универсальная

Технические характеристики:

-длина, мм 3775

- ширина, мм 2438

- высота, мм 986

- грузоподъемность, кг 2060

-масса, кг 140

Достоинства:

- высокая грузоподъёмность;

- универсальность;

- простота конструкции;

- простота в обслуживании;

- возможность изготовления в условиях АТП.

Недостатки:

-малая высота подъёма;

-дополнительное оборудование при погрузке – разгрузке;

-отсутствие фиксаторов.

Описание:

Тележка предназначена для перемещения двигателей автомобилей при техническом обслуживании и ремонте.

Перемещение тележки осуществляется по средствам мускульной силы рабочего. Погрузка и разгрузка с(на) тележку осуществляется дополнительными приспособлениями. Тележка имеет амортизирующую систему.

3.2.2. Гидравлический передвижной кран ОМА-576

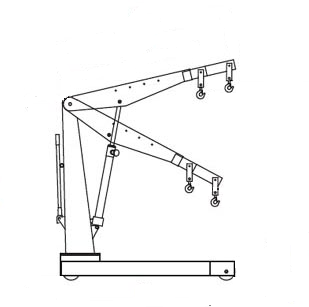

Рисунок 3.2 – Гидравлический передвижной кран ОМА-576

Технические характеристики:

- длина стрелы (4 положения), мм

- минимальное 1520

- максимальное 1970

- грузоподъёмность (4 положения), кг

- 1-е положение 2000

- 2-е положение 1500

- 3-е положение 1000

- 4-е положение 600

- максимальная высота, мм 3270

- ширина, мм 1120

- длина, мм 1970

- масса, кг 220

Достоинства:

- высокая грузоподъёмность;

- универсальность;

- простота конструкции;

- простота в обслуживании;

- возможность изготовления в условиях АТП.

Недостатки:

- низкая производительность;

- увеличенные физические затраты.

Описание.

Кран предназначен для подъема и перемещения отдельных агрегатов автомобилей при техническом обслуживании и ремонте. Кран может быть использован также и для погрузочно-разгрузочных работ.

Подъем стрелы осуществляется перемещением штока внутри цилиндра. Масло в цилиндр нагнетают из масляного резервуара ручным гидравлическим насосом. Для опускания стрелы установлен на стойке спускной вентиль с предохранительным клапаном, который автоматически сбрасывает давление в цилиндре при превышении предела нагрузки на крюке стрелы.
