13. Схемотехнические разновидности транзисторных ключей.
Все разновидности построены так, чтобы улучшить (уменьшить) времена переключений транзисторного ключа.

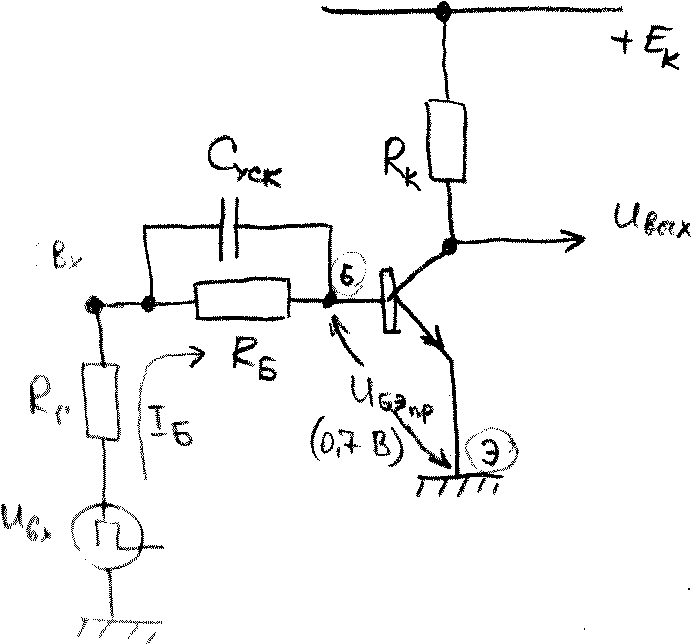

Транзисторный ключ с ускоряющей ёмкостью.
Задача решается схемотехническим путём.
(48)
(49)

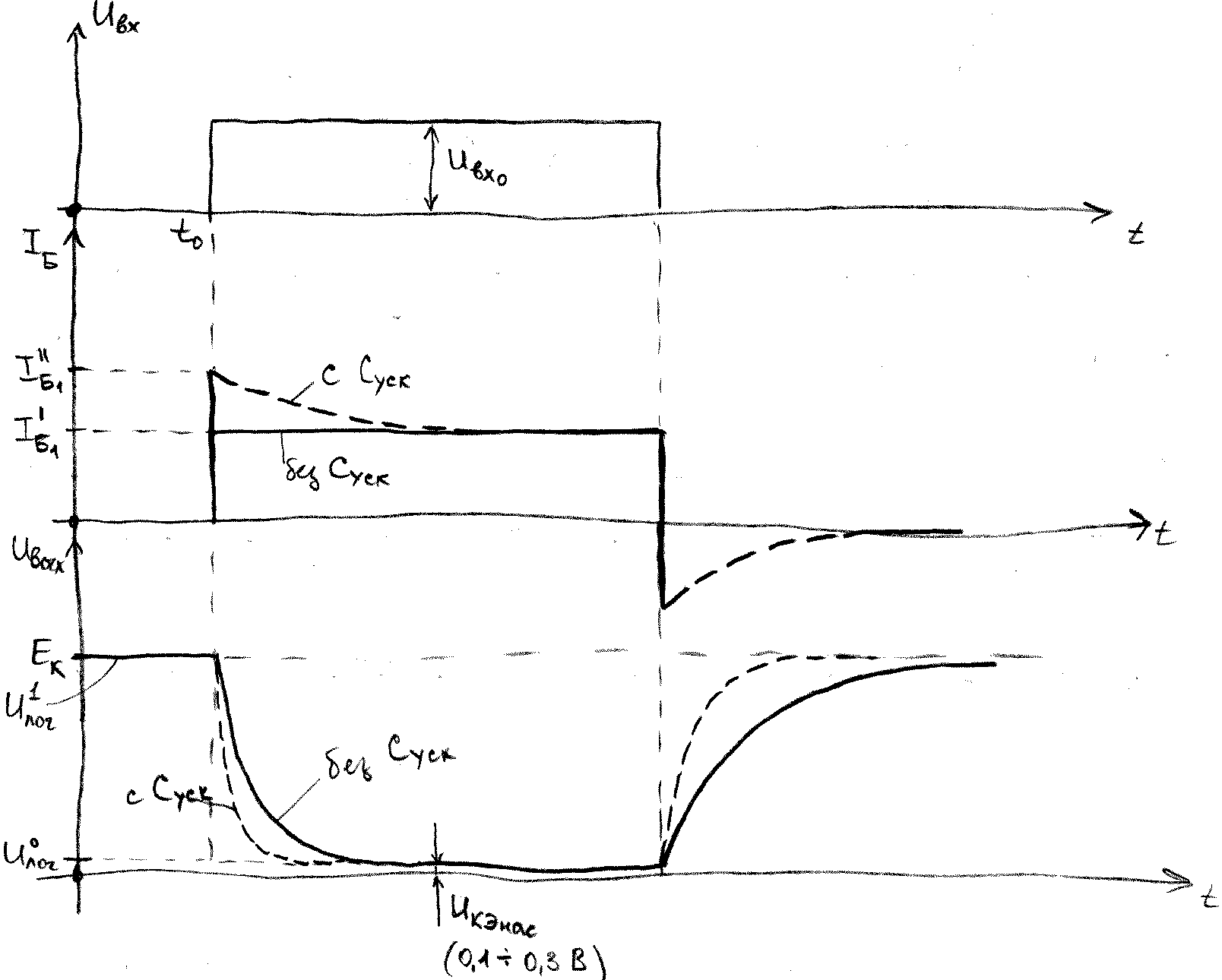

Без ускоряющей ёмкости:
.
С ускоряющей ёмкостью:
.
Ускоряющая ёмкость шунтирует (закорачивает) довольно большое сопротивление . Тогда
. (50)
Токовые ключи.
Токовые ключи представляют собой схемотехническую разновидность ключей. В данной схеме устраняется время рассасывания при переключении ТК.
Идея ТК заключается в том, чтобы заставить работать схему исключительно в нормальной активной области, чтобы ТК никогда не мог войти в насыщение (режим насыщения в такой схеме отсутствует).
Рассмотрим режимы работы ТК.
1. При отсутствии
транзистор заперт и через него ток не
протекает (
).
Ток протекает только через нижнюю цепь:
,
диод
,
,
.
. (51)
2. На вход подаётся отпирающий сигнал
.
Транзистор отпирается, появляются токи
коллектора и эмиттера. Достаточно
большой ток
создаёт падение напряжения
(схема так подобрана, чтобы выполнялось
это неравенство). В результате диод
отключается.
Теперь путь тока следующий:
,
,
транзистор,
,
.
(52)
Логический перепад:
(53)
Сформулируем условие, при котором транзистор никогда не входит в режим насыщения.
Нормальный активный режим: , . Т.е. эмиттерный переход открыт, а коллекторный переход закрыт.
Режим насыщения: , .
Если
,
то
.
(54)
Время рассасывания отсутствует и из всех имеющихся на сегодняшний день стандартных ключей, ТК являются самыми быстродействующими.
Для увеличения тока переключения
в схему ставится источник
.
(55)
Схема может работать и без источника , но ток будет достаточно мал.

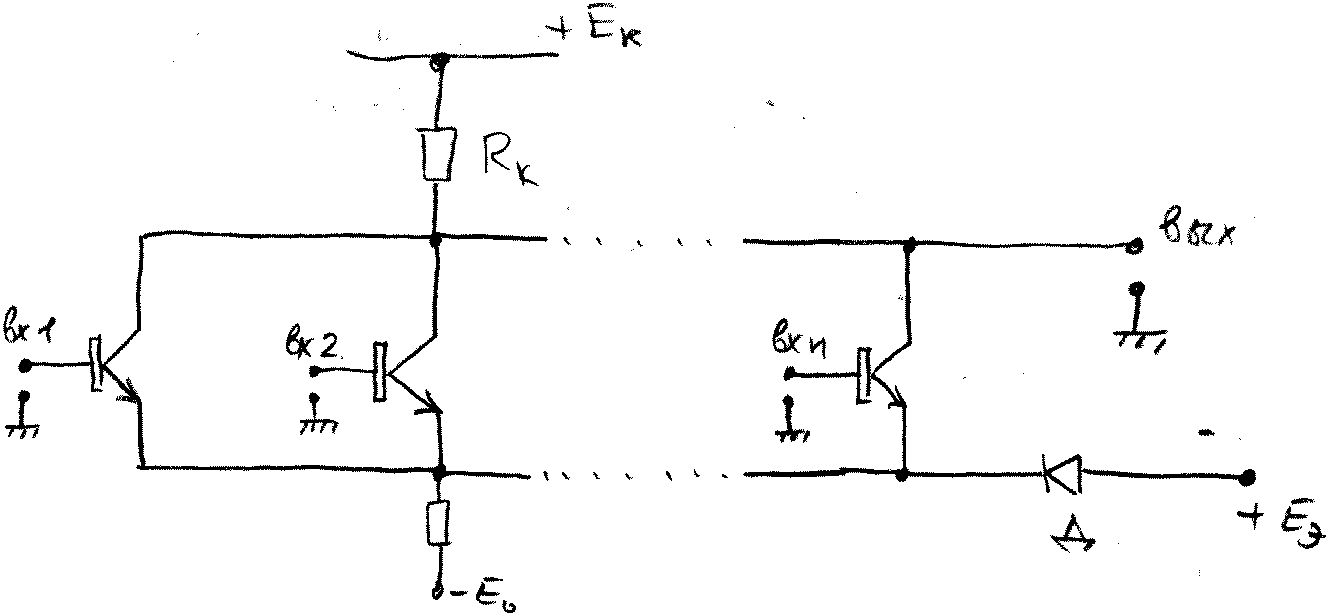

Токовые переключатели используются для реализации логических элементов ЭСЛ (эмиттерно-связанной логики).
появляется в том случае, если хотя бы на один из входов было подано напряжение .
Тк на транзисторе Шоттки.
Эта разновидность ТК использует конструктивно-технологический принцип уменьшения времени переключения.

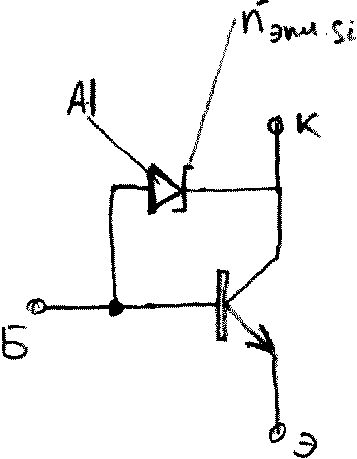

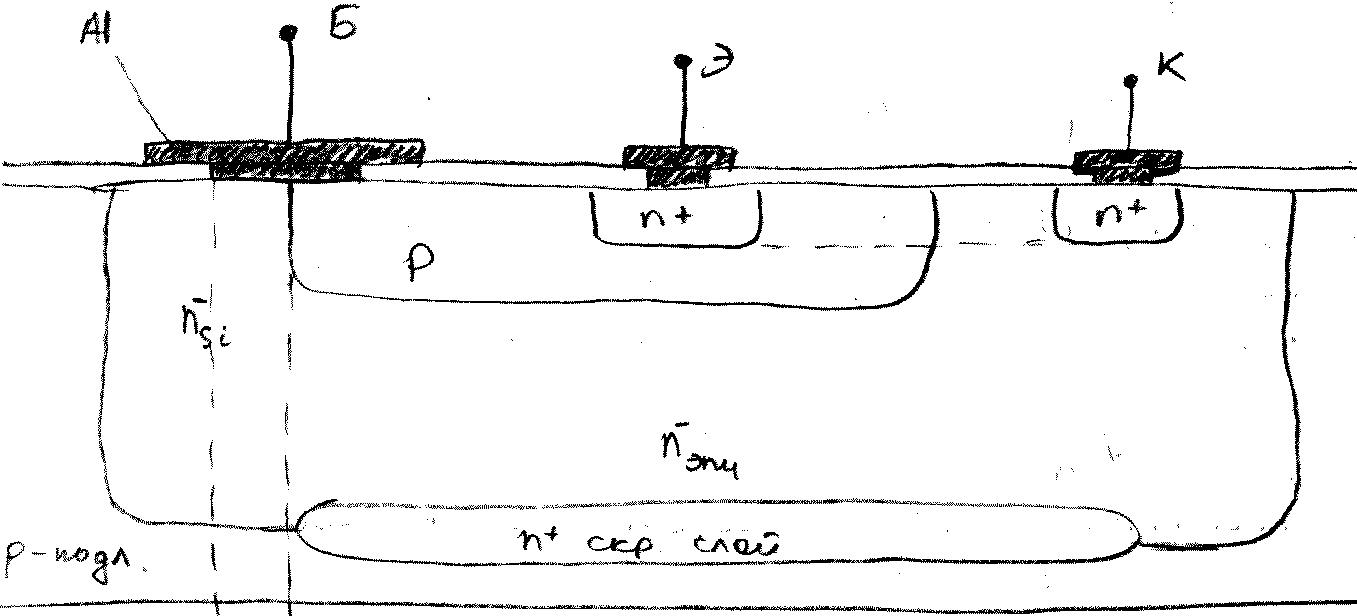

Рассмотрим принцип формирования на полупроводниковом кристалле транзистора Шоттки.

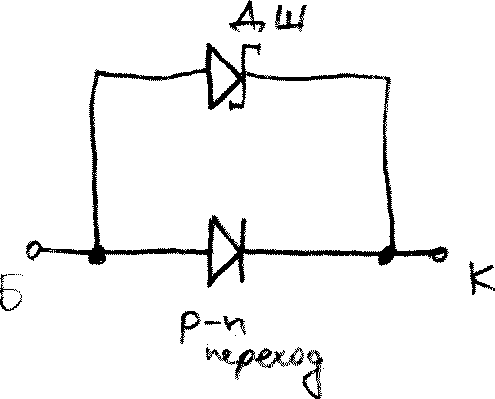

Рассмотрим систему, состоящую из двух параллельных диодов, включённых между базой и коллектором. Это, во-первых, коллекторный -переход, а во-вторых, диод Шоттки.
|
|
Нормальный активный режим: ; .
Режим насыщения: ; .

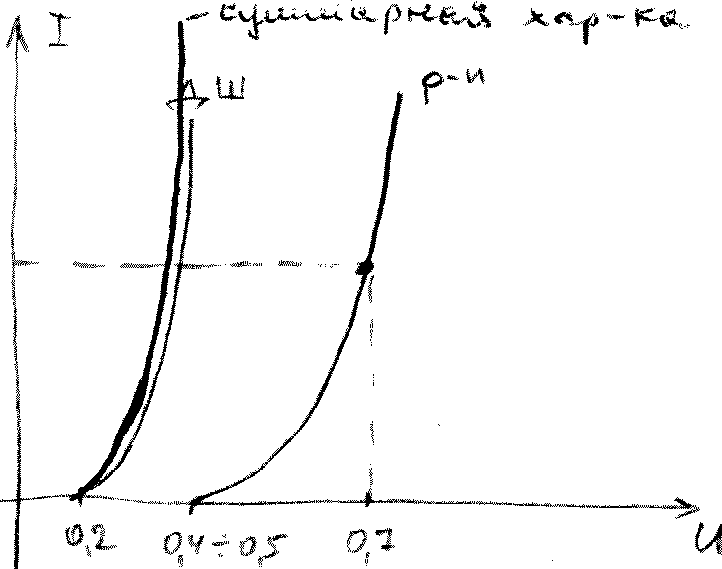

В нашем случае, для ПТШ, коллекторный
переход будет под напряжением
,
т.е. полузакрыт (этого напряжения
недостаточно, чтобы протекал ток). Можно
считать, что ПТШ никогда не войдёт в
режим насыщения.
Т.о. стадия рассасывания отсутствует.
ПТШ очень часто используются в практических схемах. На них выпускается несколько стандартных серий микросхем (ТТЛ/Ш).
