Птш на арсениде галлия.
Особенности арсенида галлия для построения сверхбыстродействующих цифровых устройств:
1. Более высокая (в 6-7 раз) подвижность электронов, чем у кремния.
2. Ширина запрещённой зоны больше, чем у кремния, что увеличивает устойчивость к помехам и диапазон рабочих температур.
3. Удельное сопротивление больше, чем у
кремния, что позволяет использовать
как диэлектрик, т.е. не требует изоляции.
К недостаткам относятся ядовитость, большие механическая хрупкость и сложность получения, чем у кремния.
Принцип работы и физическая структура птш.

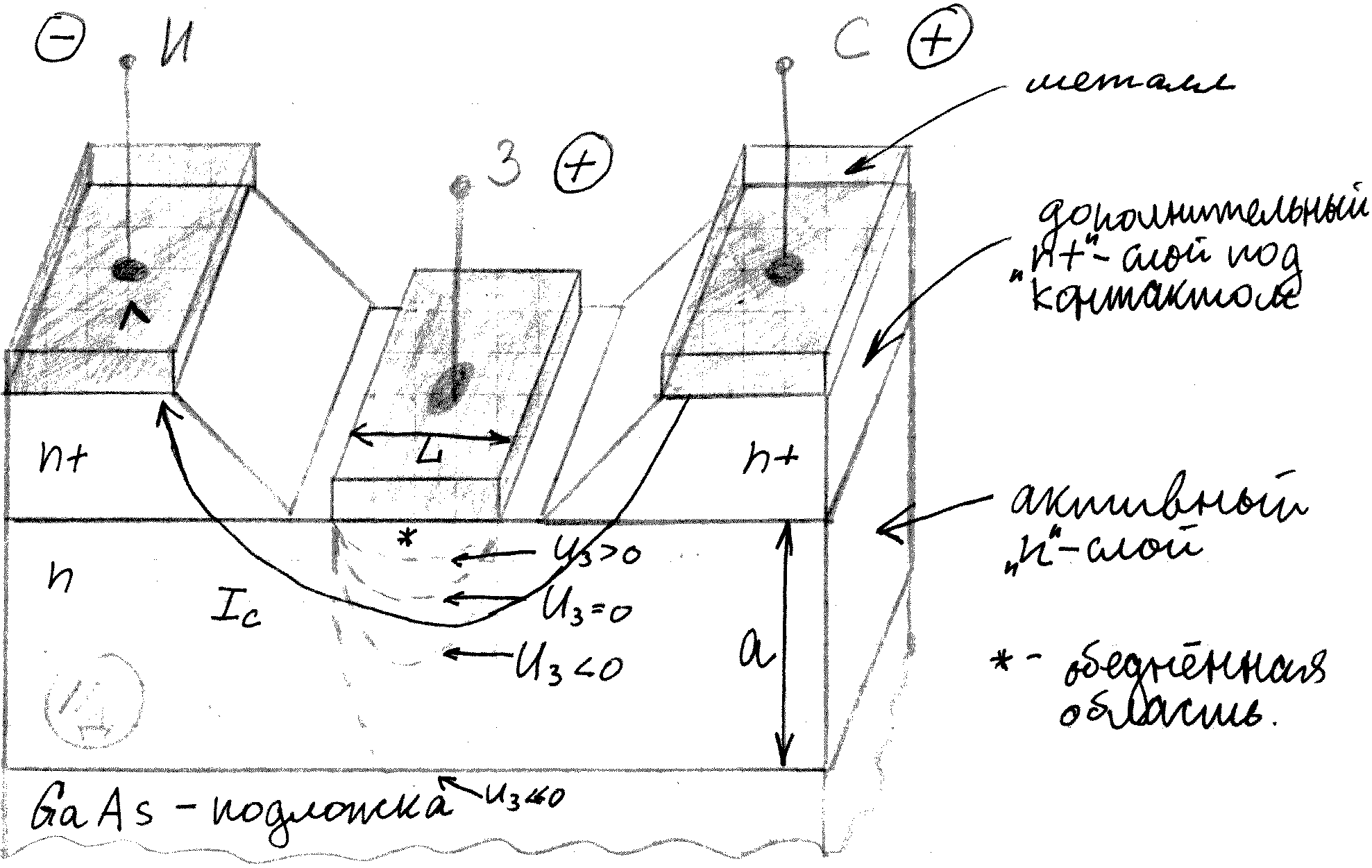

Физическая структура.
Отличия от МОП-структур.
1. В ПТШ затвор кладётся прямо на -слой.
2. Из структуры видно, что металлический затвор и -активный слой образуют диод Шоттки (металл-полупроводник), т.е. через этот затвор будет протекать ток.
Принцип работы.
Если ничего не подавать на затвор, то активные электроны, расположенные в -слое под затвором, уходят в металл (электроны всегда переходят в металл из полупроводника из-за разницы работ выхода). Под электродом образуется обеднённая область, в которой подвижных электронов нет.
Если, теперь приложить разность
потенциалов
,
то по оставшемуся в
-слое
каналу потечёт ток стока
.
Если подать
,
тогда в обеднённую область начнёт
подтягиваться определённое количество
электронов. Объём обеднённой области
при этом будет уменьшаться, сечение
канала увеличиваться и ток стока будет
тоже расти.
Электрические характеристики и параметры птш на арсениде галлия.
ВАХ ПТШ очень похожи на ВАХ МОПТ. Они также имеют крутой и пологий участки.
1. Триодный (крутой) участок (
).
Из теории ПТШ можно показать, что ВАХ
описывается выражением закона степени
.
, (28)
где
- концентрация донорной примеси в
активном
-слое.
Из этого выражения видно, что в ПТШ ток в зависимости от напряжения на электродах прибора растёт медленней, чем в МОП-структурах, где ВАХ описываются квадратными уравнениями.
Параметры уравнения:
- внутренняя проводимость ПТШ.
- коэффициент удельной крутизны МОПТ
(для сравнения). Т.о. между
и
имеется полная аналогия.
- внутренний встроенный потенциал
контакта Шоттки.
2. Пентодный (пологий) участок (
).
, (29)
где
.
Доопределим напряжение отсечки:
.
НО и НЗ ПТШ на .
На практике различают два типа ПТШ: нормально открытые и нормально закрытые ПТШ.
Нормально открытые ПТШ.
Это приборы, у которых в исходном
состоянии канал не перекрывается
обеднённой областью,
в исходном состоянии. Для НО ПТШ параметр
имеет большие значения (
).
Для НО ПТШ
.
Нормально закрытые ПТШ.
В исходном состоянии канал автоматически
перекрыт обеднённой областью и так нет:
.
Для НЗ ПТШ параметр
имеет малые значения (
).
Для НЗ ПТШ
.

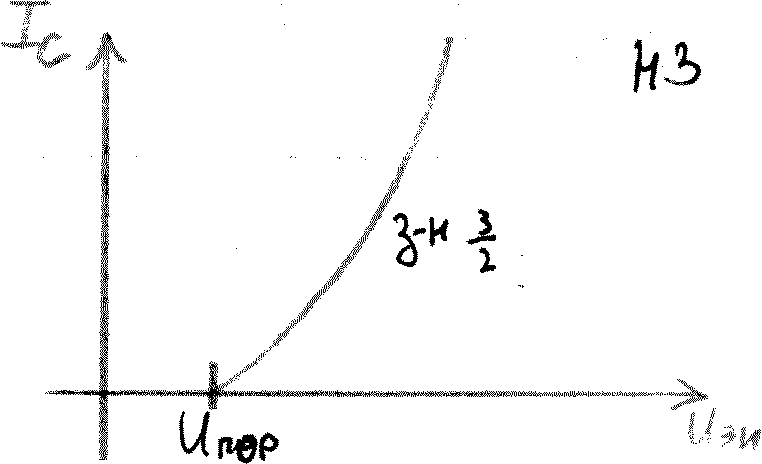

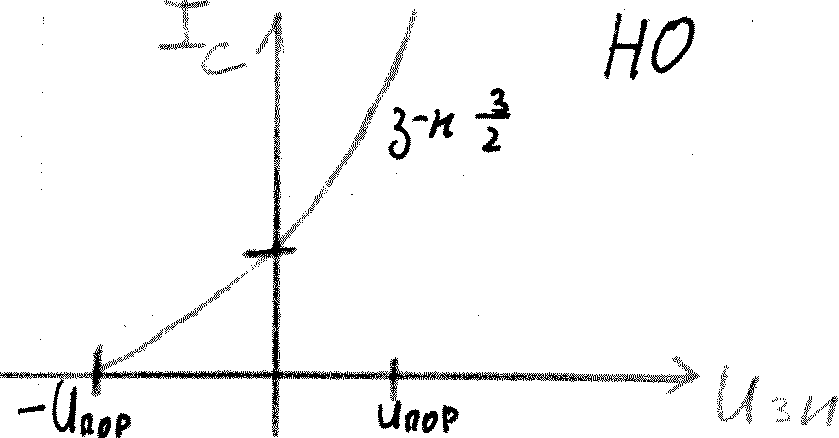

Входные ВАХ НО и НЗ ПТШ.
Вах для тока затвора птш.
В отличие от МОПТ, в ПТШ имеет место ток
затвора
,
равный току диода Шоттки.
В практических схемах исток заземляется, поэтому ток затвора течёт в исток. Тогда суммарный ток истока
.
(т.к. при
начинает работать диод Шоттки и к току
стока
добавляется ток затвора
).
Т.о. в ПТШ, как и в БТ, имеется 2 тока, а не 1 как в МОПТ.
.
, (30)
где
- коэффициент неидеальности диода
Шоттки.
Можно показать, что для контакта Шоттки
,
где
- площадь затвора;
- постоянная Ричардсона;
- потенциал барьера Шоттки.
