1. Электронные схемы. Классификация. Сферы применения.
Понятие электронной схемы несколько уже, чем понятие электрической схемы. Электрической схемой называется любая взаимосвязанная совокупность электрических компонентов, работа которых подчиняется электрическим законам.
Электронной схемой называют такую электрическую схему, в составе которой есть элементы, усиливающие мощность поступающего на них электрического сигнала, – это основная особенность электронной схемы и электроники в целом.
ЭС предназначены для:
1. Генерации электрических сигналов различной формы
|
синусоидальной |
|
однополярный и |
|
двухполярный импульсный, |
|
пилообразный и т.п. |
2. Преобразования величины, формы и временного положения сигнала.

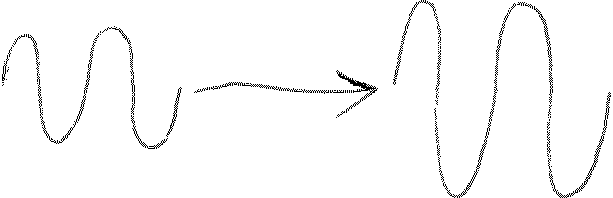

Усиление или ослабление без искажения формы.
Интегрирование (сложение) сигналов.
Дифференцирование (нахождение скорости) процесса.

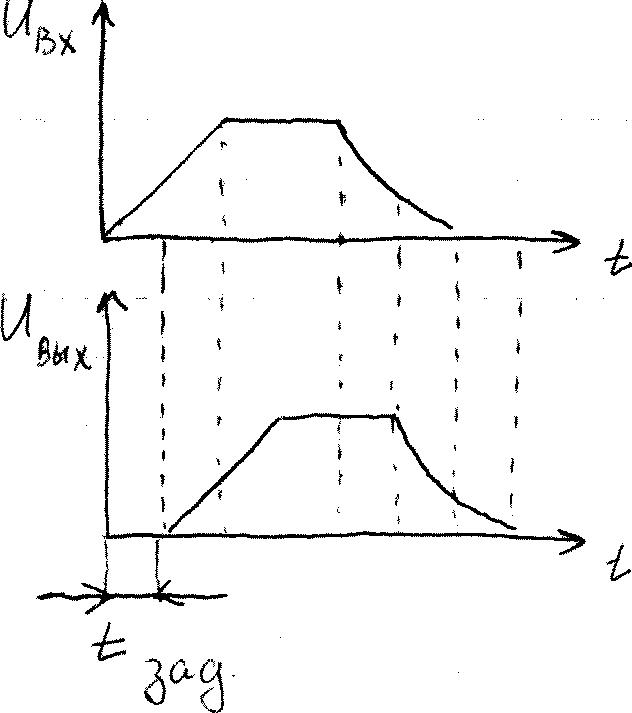

Задержка во времени.
.
Знак равенства может быть в любом одном
случае в зависимости от условий.

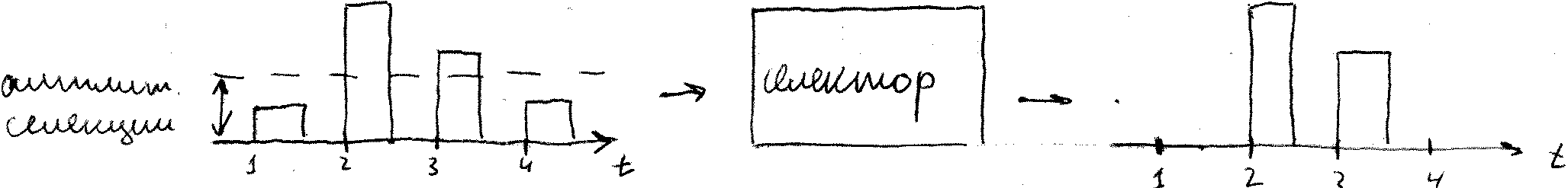

Селекция (выбор) сигналов по заданному признаку.
По амплитуде:

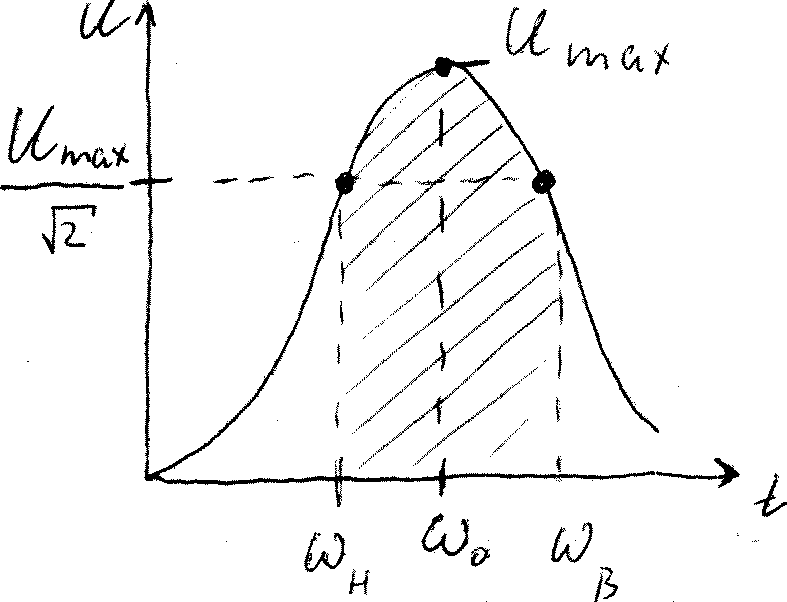

По частоте (здесь – условие
):
Выполнение логических функций.
|
|
НЕ |
|
|

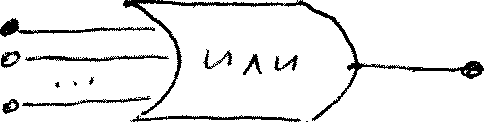

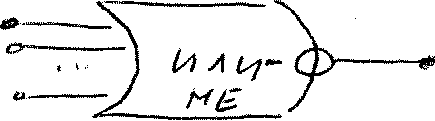

ИЛИ и ИЛИ-НЕ |
|
|
И и И-НЕ |
2. Компоненты электронных схем.
Компоненты ЭС делятся на пассивные (не изменяют мощность)) и активные (могут изменять мощность).
Пассивные компоненты.
|
Сопротивление.
|
|
Конденсатор.
|
|

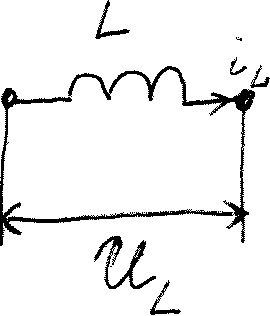

Индуктивность.
|
|

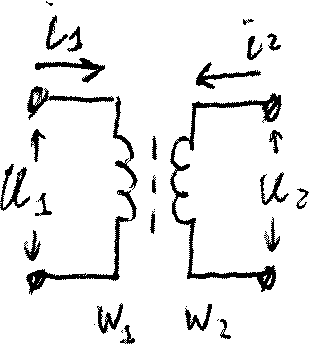

Трансформатор. Трансформатор – это устройство, состоящие из двух индуктивно связанных катушек индуктивности, называемой первичной и вторичной обмоткой.
При
|

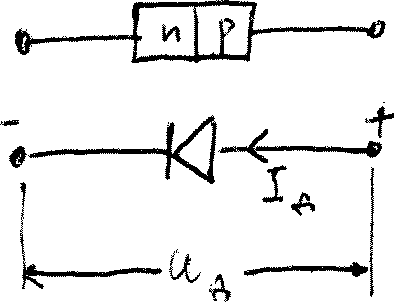

Диоды.
|
|
|
|
|

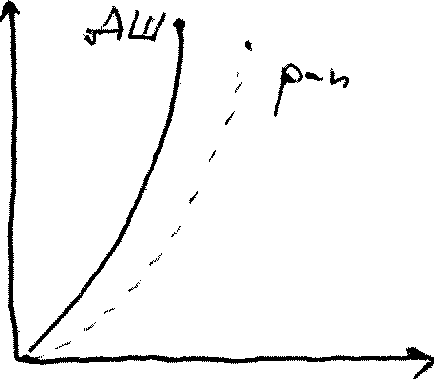

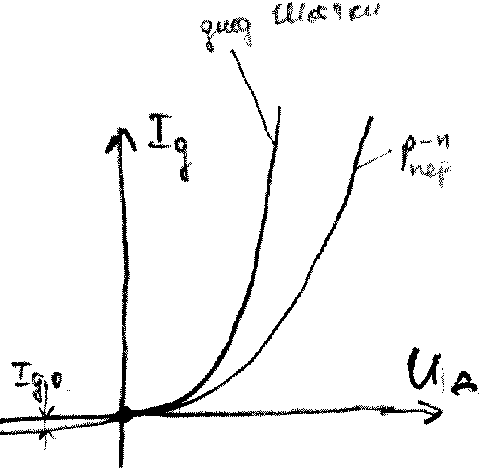

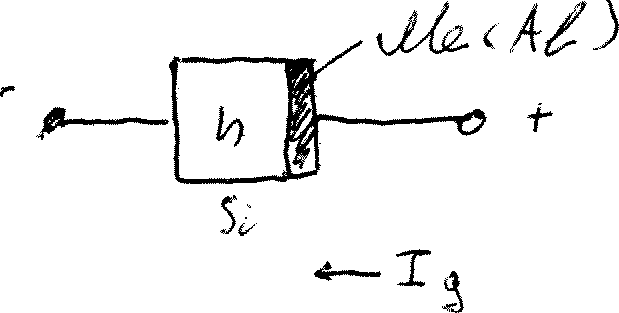

Металл-полупроводник (диод Шоттки).
|
|

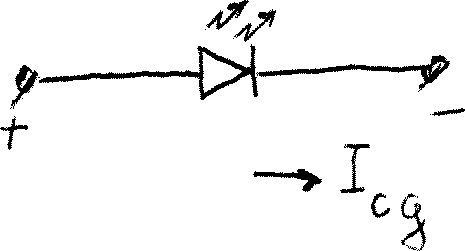

Светодиод. Всегда
|
|

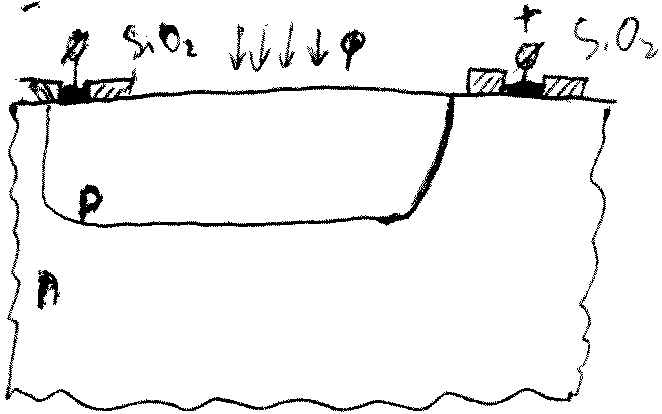

Фотодиод. |
|

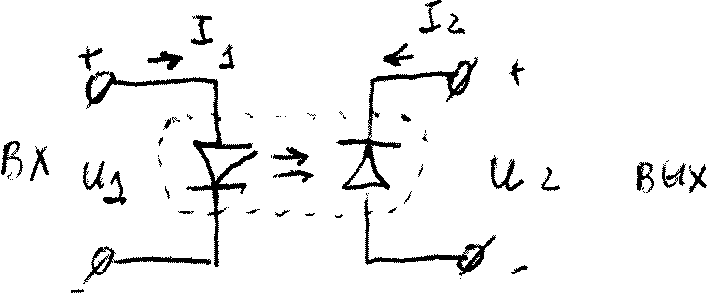

Оптрон.
|
Активные компоненты (только различные виды транзисторов).

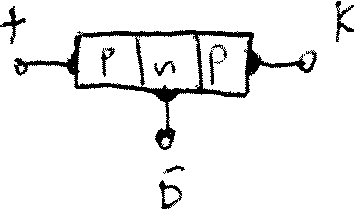

Биполярный транзистор.
|
|
|
|
|
|
БТ имеют токовое управление.

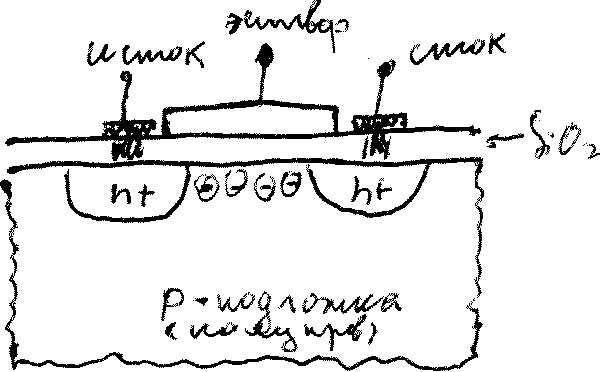

Металл-диэлектрик-полупроводник (МДП).
Е
сли
на сток подать положительное напряжение,
а на исток – отрицательное напряжение,
то возникнет разность потенциалов, но
токов не будет (
-переход
смещён в обратную сторону).
Если на сток подать положительное напряжение, на исток – отрицательное напряжение, а к затвору приложить положительный потенциал, то возникнет канал – подтянувшийся к диэлектрику слой электронов – и ток потечёт по каналу от стока к истоку.
-канальный

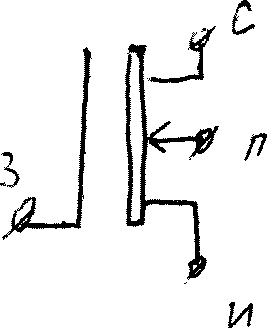

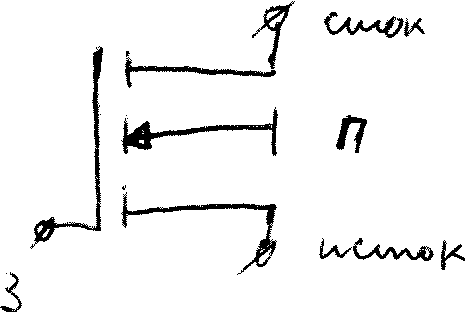

МДПТ с индуцированным каналом.
Как частный случай МДПТ можно выделить практически значимые МОПТы (металл-оксид-полупроводник).

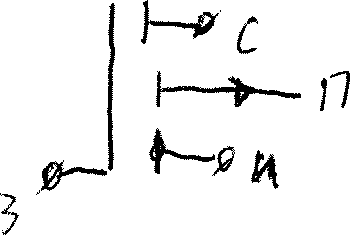

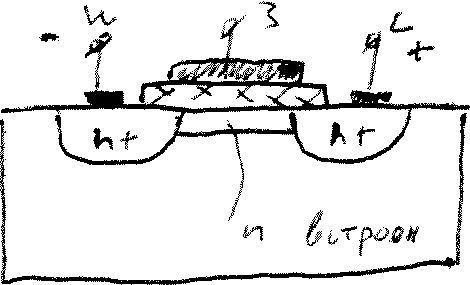

-канальный МДПТ со встроенным каналом.
Так же существуют
-канальные
приборы.
МДП и МОП транзисторы – это полевые
приборы, т.е. ток в канале управляется
полем (потенциалом, приложенным к
затвору), а ток затвора
.

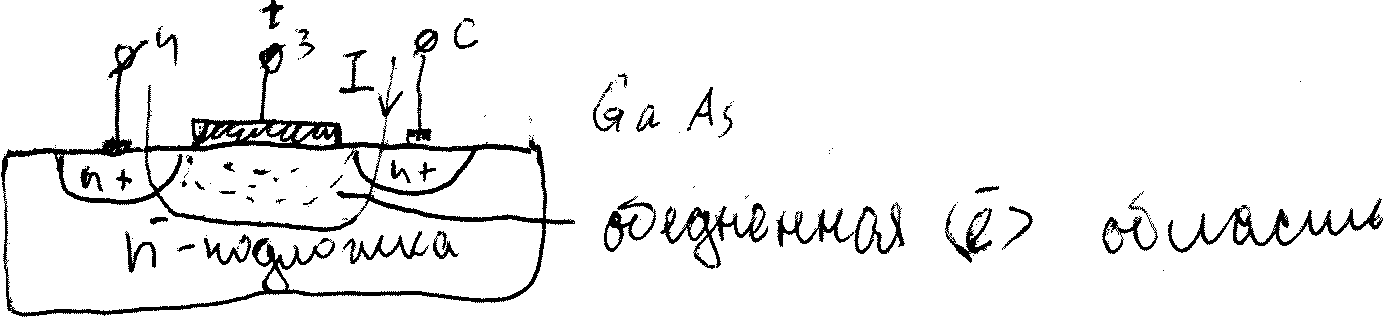

Полевые транзисторы с затвором Шоттки.
Для арсенида галлия
.
