Отношения между прецедентами
Отношение расширения между прецедентами А и В означает, что экземпляр, соответствующий описанию А может, если выполнены определенные условия, соответствовать описанию В.
Когда поток событий, детализируемый описанием В завершен, экземпляр вновь будет соответствовать описанию А.
Применяется для того, чтобы:
показать условные части прецедента;
более подробно смоделировать сложный или альтернативный ход событий;
смоделировать фрагменты потоков событий, выполняемых в исключительных случаях;
смоделировать добавление в поток событий нескольких различных фрагментов событий в любой комбинации.
Можно рассматривать как способ структурирования потока событий. Преимущество в том, что оно позволяет делать изменения в ходе события основного прецедента, не принимая во внимание, как это отразится на расширенных потоках событий. Часто применяется для добавления новых фрагментов потока событий.

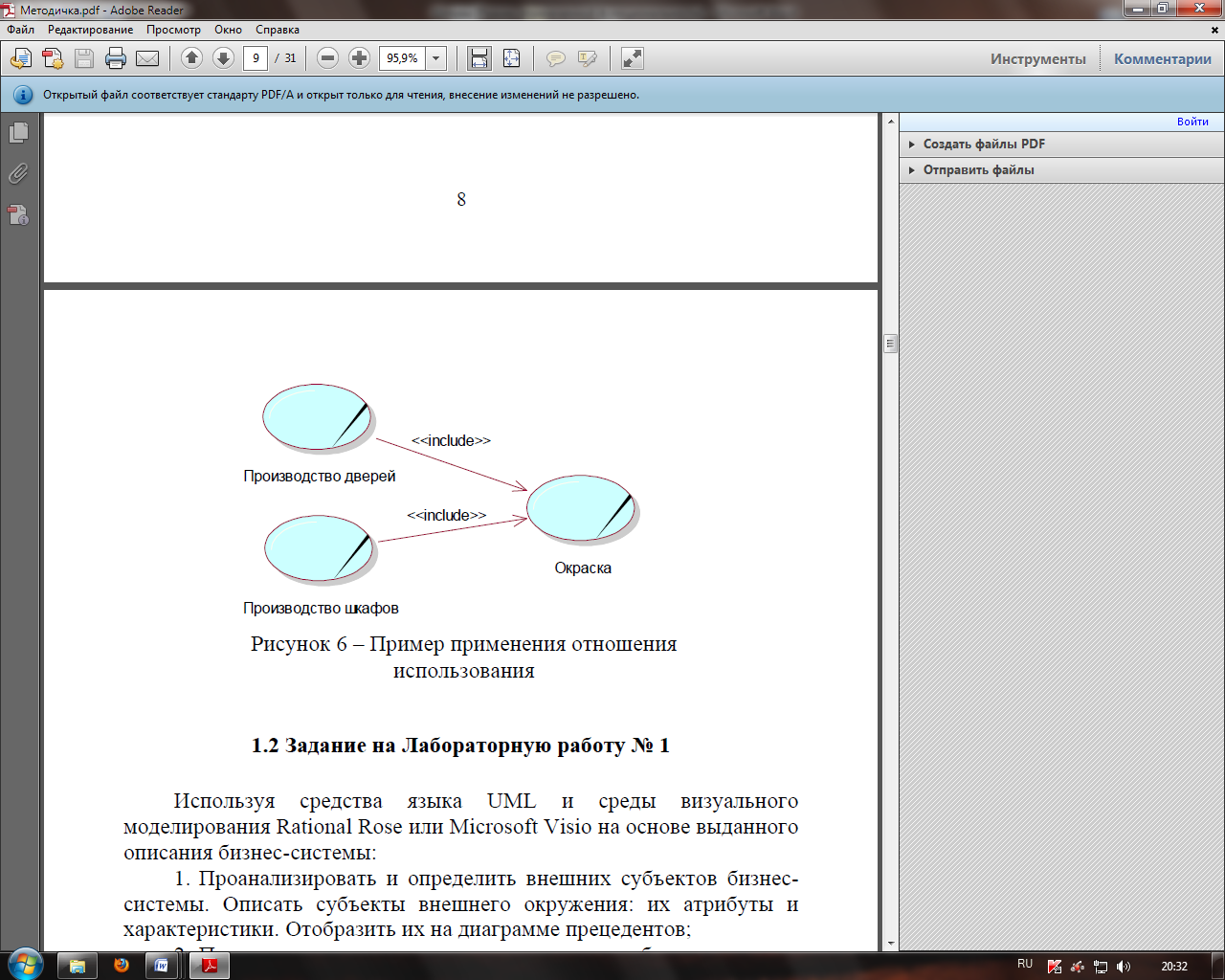

Отношение включения между прецедентами А и В показывает, что экземпляр прецедента А выполняет поток событий, описанный для прецедента В в обязательном порядке. Отношение включения применяется тогда, когда необходимо отобразить общие части для нескольких прецедентов. Взаимодействия осуществляется через основной объект.
Внутренние модели, виды моделей и виды объектов
Внутренняя модель (О-модель) описывает детальную структуру последовательности действий прецедентов.
При описании О-модели объекты представляют собой участников процесса и различного рода сущности (продукция, предметы, задачи используемые в ходе выполнения процесса)
Имя, которое дается классу объектов должно как можно более ясно выражать суть, свойственную экземпляру класса.
Виды внутренних моделей:
Идеальная модель, в которой не учитывается практическая реализация структуры процессов компании и не учитываются ресурсные ограничения.
Реальная объектная модель, в которой максимально полно учтены все факторы бизнес процессов: наличие ресурсов, временные задержки
Типы объектов:
Интерфейсные (гардеробщик). Представляют в бизнесе операции, каждая из которых выполняется одним и тем же ресурсом. Взаимодействуют с внешними субъектами компании. Часто несут ответственность за координацию части процесса, связанную взаимодействием с внешним субъектом. Могут участвовать в нескольких прецедентах.
Управляющие (повар) представляют некоторые функции/задачи, не имеют непосредственного взаимодействия с внешним окружением. Зачастую экземпляры управляющих объектов имеют то же время жизни, что и экземпляр прецедентов, в котором он участвует.
Объекты-сущности – представляют собой объекты или предметы, которые обрабатываются бизнесом. Они также могут участвовать в нескольких прецедентах. Объекты сущности не являются ни человеческим, ни техническим ресурсом.
Отношения между объектами
Отношения ссылки между объектами – отношение между экземплярами класса. Определяет обязательства одного объекта по отношению к другому. Данные отношения являются именованными, имя отношения отражает обязательства объекта
(заказ-официант-ответственный за обслуживание
заказ-повар-ответственный за приготовление).
Частным случаем является отношение включения (агрегация объектов) – «является частью» (заказ-состоит из-блюдо; заказ-состоит из-напитки).

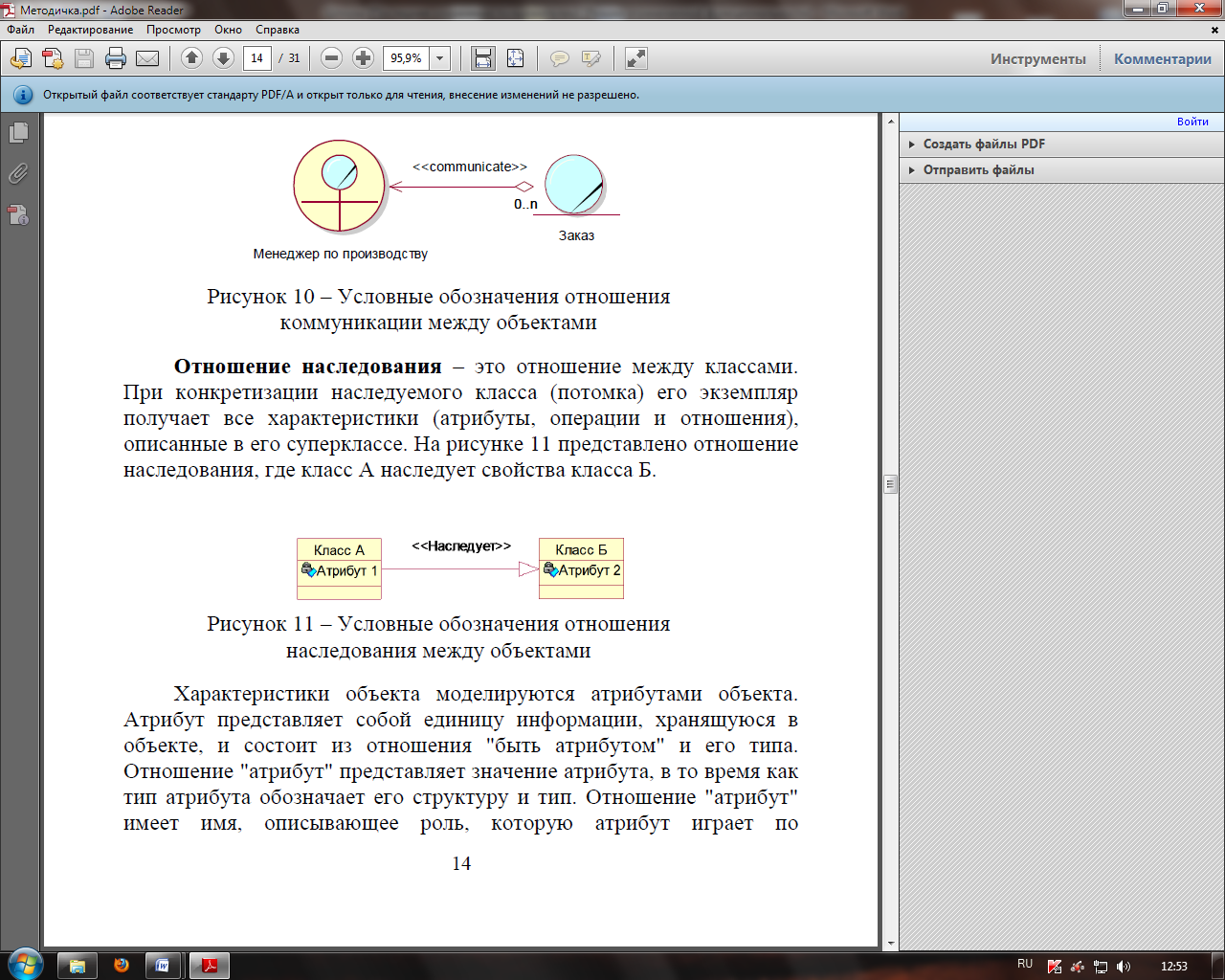

Отношение коммуникации между двумя объектами означает, что данные объекты могут обмениваться между собой информацией. Направление отношений определяет направление передачи информации. В большинстве случаев является отношением между экземплярами. Не являются именованными. Не показывается тот вид информации, который передается (заказ-повар).
Отношение наследования (официант – бармен, официант обеденного зала, главный официант).
