4.12. Оформлення креслення
Процес оформлення креслення містить у собі вибір оформлення, створення елементів оформлення і заповнення основного напису.
До елементів оформлення креслення відносяться технічні вимоги і знак невказаної шорсткості.
4.12.1. Технічні вимоги
Щоб почати введення технічних вимог, викличте команду Вставка - Технический требования - Ввод. На екрані з'явиться вікно введення і редагування технічних вимог.
Завершивши
введення технічних вимог, збережіть їх
і закрийте вікно. Для зміни розташування
техвимог існує команда Вставка
–
Технические
требования – Размещение.
Для завершення операції переміщення
потрібно натиснути кнопку
.
4.12.2. Невказана шорсткість
Щоб створити позначення незазначеної шорсткості, викличте команду Вставка - Неуказанная шероховатость. На екрані з'явиться діалог настроювання позначення незазначеної шорсткості, у якому можна задати напис і параметри позначення (Рис. 4.22.). У ньому можна ввести або відредагувати позначення шорсткості незазначених поверхонь (знак незазначеної шорсткості) на кресленні.

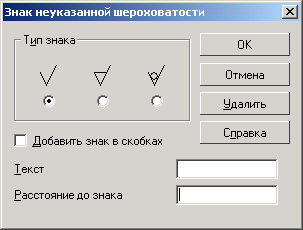

Рис. 4.22. Діалогове вікно знаку невказаної шорсткості.
Дане вікно дозволяє вибрати тип знаку шорсткості за допомогою перемикачів Тип знака. Існує також можливість додавання знаку в дужках. У полі Текст можна ввести вручну текст напису для знака шорсткості. В полі Расстояние до знака можна ввести значення вертикальної відстані від тексту напису до знака шорсткості. Дане поле присутнє в діалозі, якщо при настроюванні позначень шорсткості було обране відповідність попередньої редакції ГОСТ 2.309-73.
Для завершення діалогу натисніть кнопку ОK. Якщо не потрібно зберігати зроблені зміни, натисніть кнопку Отмена. Для видалення позначення незазначеної шорсткості з креслення натисніть кнопку Удалить.
Діалог попередньої редакції ГОСТ 2.309-73 з'являється на екрані після виклику команд настроювання позначень шорсткості в графічних документах, як нових, так і поточних (Рис. 4.23.). Наприклад, Сервис - Параметры - Новые документы - Графический документ – Шероховатость.

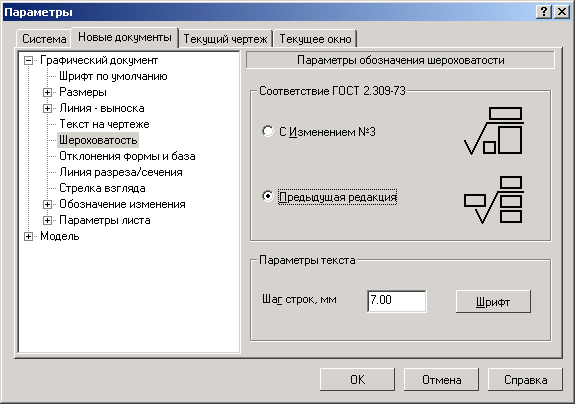

Рис. 4.23. Діалог попередньої редакції ГОСТ 2.309-73.
Соответствие ГОСТ 2.309-73. Група опцій, що дозволяє вибрати структуру позначень шорсткості. При зміні даного настроювання для поточного документа всі наявні в ньому позначення шорсткості перебудовуються. Таким чином, щоб відредагувати креслення, позначення шорсткості в якому відповідають попередньої редакції ГОСТ 2.309-73, необхідно відкрити це креслення, змінити настроювання позначень шорсткості і зберегти.
Параметры текста. Група елементів, що дозволяє настроїти текст у позначеннях шорсткості поверхонь.
Зауваження. Настроювання тексту, зроблене в даному діалозі, поширюється на позначення шорсткості, проставлені на зображеннях поверхонь. Настроювання тексту незазначеної шорсткості виробляється в розділі Параметры листа - Неуказанная шероховатость діалогів настроювання поточного і нового креслень.
Вибравши структуру позначення і задавши параметри тексту, натисніть кнопку OK. Для виходу з діалогу без зміни настроювань натисніть кнопку Отмена.
