1.2. Оформлення графічних документів в єскд

Кожен графічний документ у системі ЄСКД повинний мати визначений формат, що має свої розміри. Крім того, формат містить у собі рамку, додатковий й основний написи. Основний напис розташовується в правому нижньому куті формату. Вид і розміри формату графічних документів визначаються відповідно до ГОСТ 2.104-68 (А0, А1, А2, АЗ або А4) і орієнтацією листа (горизонтальна або вертикальна). При цьому формати першого і наступного аркушів графічних документів, як правило, розрізняються формою і розміром напису (штампа).

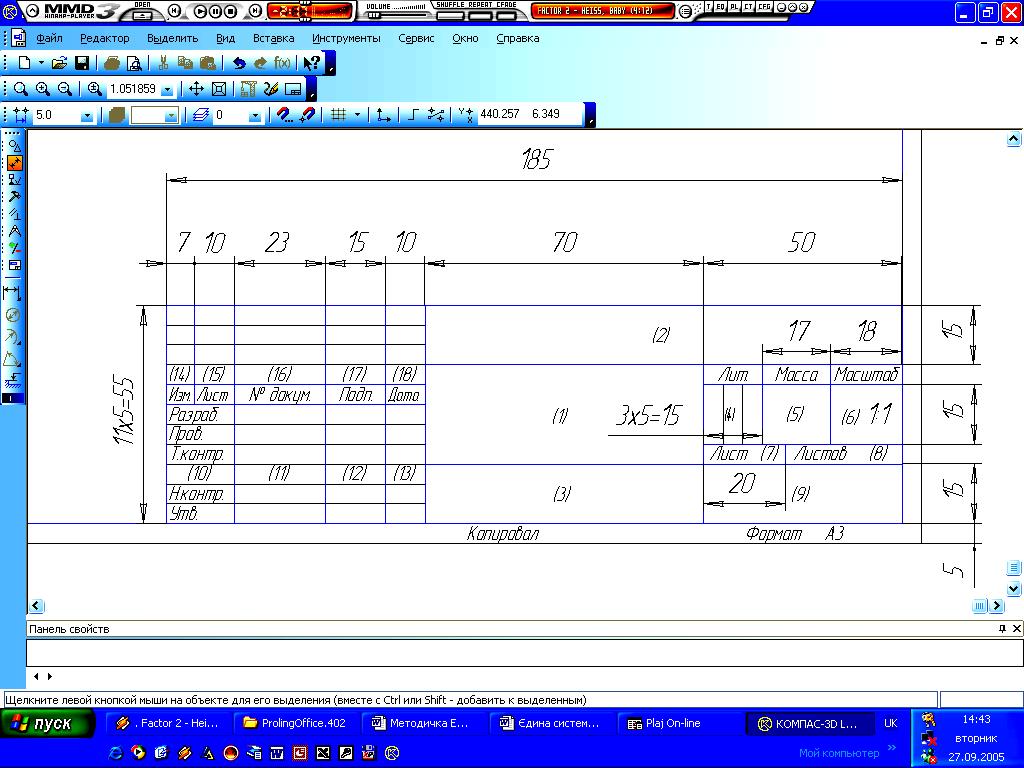

На рис. 1.2. представлена форма і розміри основного напису для першого листа графічного документа відповідно до ГОСТ 2.104.

У графи, номери яких приведені в круглих дужках, уводиться наступна інформація:

(1)- найменування креслення (схеми) у називному відмінку однини. Якщо найменування складається з декількох слів, то на перше місце поміщають ім'я іменник;

(2)- позначення документа, включаючи його код;

(3)- матеріал деталі. Заповнюється тільки на кресленнях деталей;

(4)- буквена вказівка (літера) відповідно до ГОСТ 2.103. У дипломних проектах - літера "Д";

(5)- маса в кілограмах (не заповнювати);

(6)- масштаб креслення (на схемах не заповнювати);

(7)- порядковий номер листа (на документах, виконаних на одному листі, графу не заповнювати);

(8)- загальне число листів документа. Графу заповнюють тільки на першому листі;

(9)- найменування або розпізнавальний індекс організації, що розробила документ (індекс випускаючої кафедри і навчальної групи);

(10)- характер виконаної роботи (розробив, перевірив, нормо контроль);

(11)-(13) - прізвища і підписи осіб, зазначених у графі 10, і дату підписання;

(14)-(18) - графи таблиці змін.

Рис. 1.2. Форма і розміри основного надпису для першого

Графічного аркуша гост 2.104-68.

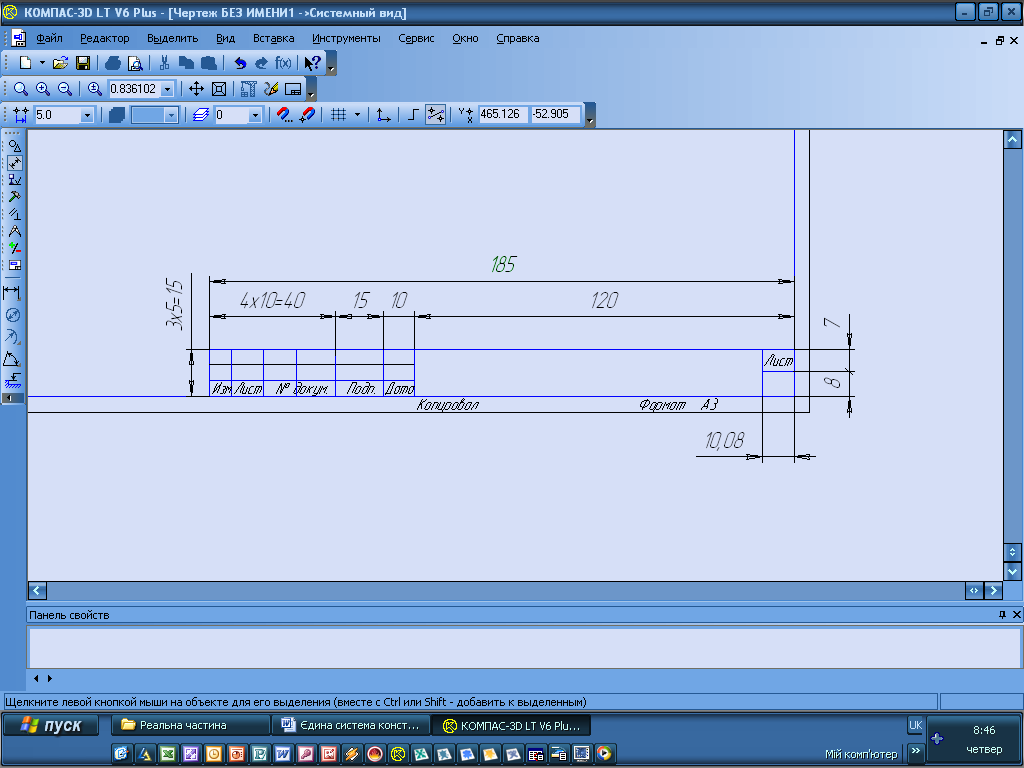

На рис. 1.3. показана форма і розміри основного напису для наступних аркушів графічного документа відповідно до ГОСТ 2.104-68.

Рис. 1.3. Форма і розміри основного напису для наступних аркушів

Графічного документа відповідно до гост 2.104-68.

1.3. Оформлення текстових документів в єскд

Кожен текстовий документ у системі ЄСКД повинний мати визначену форму, що містить у собі рамку й основний напис. Вид і розміри форми текстових документів визначаються відповідно до ГОСТ 2.104-68. При цьому форми першого і наступного аркушів текстових документів, як правило, відрізняються.

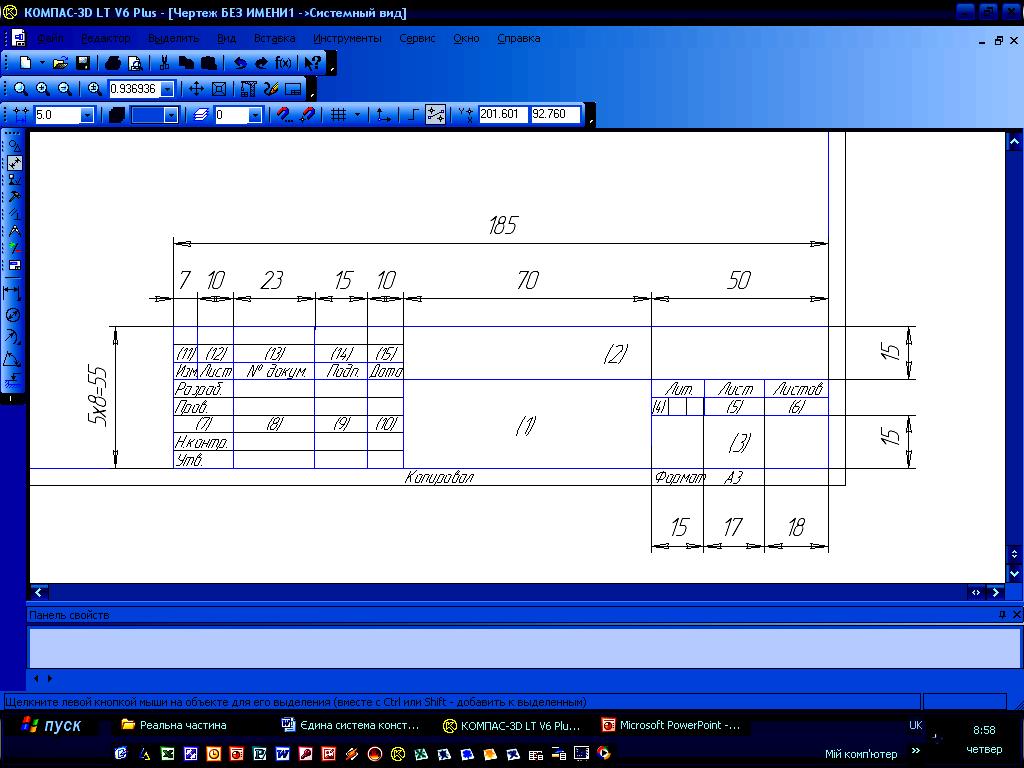

На рис. 1.5. показана форма і розміри основного напису для аркушів текстових документів (перші аркуші) відповідно до ГОСТ 2.104 (Форма 2а).

У графи, номери яких приведені в круглих дужках, уводиться наступна інформація:

(1)- найменування розроблювального об'єкта;

(2)- позначення текстового документа або;

(3)- розпізнавальний індекс організації, що розробила документ (індекс випускаючої кафедри і навчальної групи);

(4) - буквена вказівка (літера) відповідно до ГОСТ 2.103. У дипломних проектах - літера "Д";

(5)- порядковий номер листа (на документах, виконаних на одному листі, графові не заповнювати);

(6)- загальне число аркушів документа. Графові заповнюють тільки на першому листі;

(7) - характер виконаної роботи (розробив, перевірив, нормо контроль);

(8)-(10) - прізвища і підпису осіб, зазначених у графі 7, і дату підписання;

(11)-(15) - графи таблиці змін.

На рис. 1.6. показана форма і розміри основного напису для усіх видів текстових документів (наступні аркуші) відповідно до ГОСТ 2.104-68 (Форма 26).

Рис. 1.5. Форма і розміри основного напису для аркушів текстових
