3.6.4. Відміна виконаних операцій
При роботі з текстом
документу допускаються помилки. Щоб
виправити ситуацію існує команда Правка
– Отемнить ввод (або кнопка на
панелі інструментів
).
Ця операція відміняє останню команду
і документ набуває попереднього вигляду.
Протилежна команда Правка – Вернуть
ввод (або кнопка
).
3.6.5. Шрифтове оформлення документа
При роботі з
документами часто застосовують різні
шрифти. Для того, щоб змінити шрифт у
тексті, треба спочатку виділити його,
а потім за допомогою випадаючих списків
Шрифт
,
Размер
і кнопок Полужирный
,
Курсив
,
Подчеркнутый
,
задати необхідний вигляд.
3.6.6. Форматування абзаців Задання відступу першого рядка абзацу:
- виділити потрібний абзац;
- повзунком Отступ первуй строки на горизонтальній координатній лінійці задати відступ (Рис. 3.20.).
Рис. 3.20. Задання відступу абзацу.
Вирівнювання тексту:
- виділити потрібний фрагмент тексту;
- натиснути
одну із потрібних кнопок: По
левому краю
,
По
центру
,
По
правому краю
,
По
ширине
.
Розміщення тексту в різних місцях сторінки:
- виділити потрібний фрагмент тексту;
- визначити місце тексту за допомогою повзунків Выступ і Отступ справа на горизонтальній координатній лінійці (Рис. 3 21.).
Рис. 3.21. Розміщення тексту в різних місцях сторінки.
Задання відстані між рядками тексту:
- виділити текст;

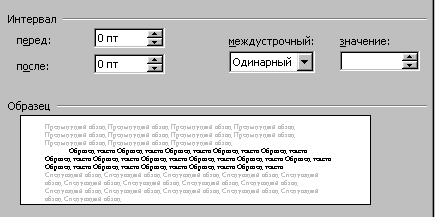

- виконати команду Формат – Абзац, в утвореному вікні на вкладинці Отступы и интервалы за допомогою випадаючого списку Междустрочный вибрати необхідний інтервал, у разі конкретного задання інтервалу існує лічильник Значение;
- у разі необхідності можна користуватись лічильниками Перед, После (Рис. 3.22.).
Рис. 3.22. Задання відстані між рядками.
Зміна відстані між буквами в слові:
- виділити текст;
- виконати команди Файл – Шрифт, у вікні, що з’явиться на вкладці Интервал, за допомогою випадаючого списку Интервал підібрати потрібний інтервал, а якщо потрібно задати його конкретне значення, то скористатись лічильником На (Рис. 3.23.).
Рис. 3.23. Зміна відстані між буквами.
3.6.7. Створення списків
Для створення списку необхідно кожний його елемент набирати з нового абзацу, а потім:
- виділити фрагмент тексту, який буде оформлений у вигляді списку;

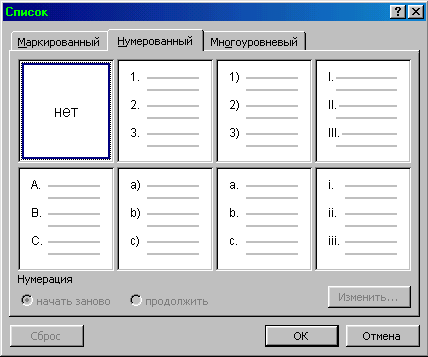

- виконати команди Формат – Список, з’явиться вікно (Рис. 3.24.), в якому на вкладках Маркерованный, Нумерованный або Многоуровневый вибрати потрібний вид списку і натиснути ОК.
При необхідності змінити параметри списку, скористатись кнопкою Изменить.
Рис. 3.24. Створення списків.
3.6.8. Використання верхніх і нижніх індексів
Щоб поставити верхній чи нижній індекс спочатку потрібно ввести текст, який буде індексом, виділити його, а потім натиснути кнопку Верхний индекс чи Нижний индекс .
3.6.9. Буквиця
Елемент буквиця дозволяє збільшити в розмірах першу букву абзацу (Рис. 3.25.):
Щоб створити буквицю потрібно:
- виділити букву;
- виконати команди Формат – Буквица.
Рис. 3.25. Елемент буквиця в тексті.
3.6.10. Вставка спеціальних символів

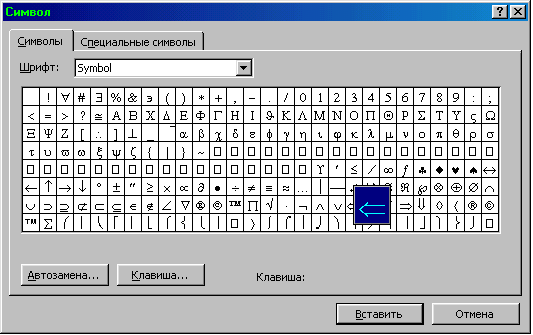

При створенні текстового документу часто доводиться вводити різні символи, яких немає на клавіатурі. Тоді користуються командами Вставка – Символ, і у вікні (Рис. 3.26.), що з’явиться вибрати саме той символ, що потрібно, і натиснути кнопку Вставить, Закрыть.
Рис. 3.26. Вставка спеціальних символів.
3.6.11. Вставка малюнків
Щоб вставити в документ малюнок, потрібно:
- виконати команди Вставка – Рисунок – Картинки;

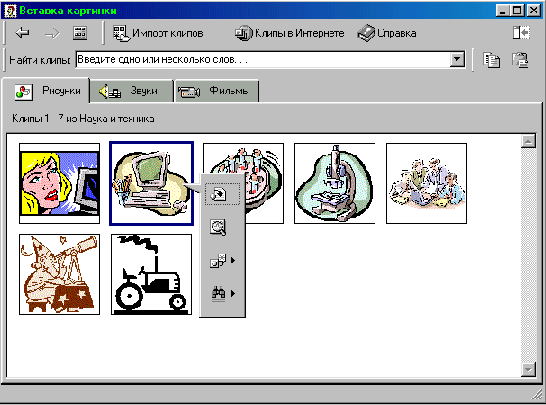

- у вікні Вставка картинки, що з’явилось вибрати вкладку Рисунки і в середовищі вкладки знайти категорію потрібних малюнків (Рис. 3.27.);
- з потрібної
категорії вибрати необхідний малюнок
(Рис. 3.28.), клацнути по ньому лівою кнопкою
миші і натиснути кнопку
Вставить
.
Рис. 3.27. Вибір категорії малюнків
Рис. 3.28. Вибір малюнка.
