16.Силовые трансформаторы и автотрансформаторы: системы охлаждения, условные буквенно-цифровые обозначения, регулирование напряжения.

Условные буквенно-цифровые обозначения Т и АТСлева направо:

1)Вид (А- автотрансформатор, без обозначения – трансформатор);2)Число фаз (О – однофазный, Т – трехфазный);3)Наличие расщепленной обмотки низшего напряжения – Р;4)Условное обозначение видов охлаждения;5)Число обмоток (без обозначения – двухобмоточный, Т – трехобмоточный);6)Наличие системы регулирования напряжения – Н; 7) Исполнение (З – защищенное, Г – грозоупорное, У – усовершенствованное, Л – с литой изоляцией);8)Специфическая область применения (С – для систем собственных нужд электростанций, Ж – для электрификации железных дорог);9)Номинальная мощность, кВА;10)Класс напряжения обмотки ВН, кВ; 11) Климатическое исполнение; 12) Категория размещения.

Системы охлаждения трансформаторов:

а) масляные трансформаторы: М — естественная циркуляция воздуха и масла; Д — принудительная циркуляция воздуха и естественная циркуляция масла; МЦ — естественная циркуляция воздуха и принудительная циркуляция масла с ненаправленным потоком масла; б) трансформаторы с жидким негорючим диэлектриком: Н — естественное охлаждение негорючим жидким диэлектриком; НД — охлаждение негорючим жидким диэлектриком с принудительной циркуляцией воздуха; ННД — охлаждение негорючим жидким диэлектриком с принудительной циркуляцией воздуха и направленным потоком жидкого диэлектрика;

в) сухие трансформаторы: С — естественное воздушное при открытом исполнении; СЗ — естественное воздушное при защищенном исполнении; СГ — естественное воздушное при герметичном исполнении; СД — воздушное с принудительной циркуляцией воздуха;

Регулирование напряжения:

Р егули́рование напряже́ния трансформа́тора — изменение числа витков обмотки трансформатора. Применяется для поддержания нормального уровня напряжения у потребителей электроэнергии. Регулирование напряжения трансформаторов осуществляется за счет изменения коэффициента трансформации:

Переключение ответвлений обмоток трансформатора может производиться:

1)при отключенном от сети состоянии:ПБВ – переключение без возбуждения

2)в процессе работы трансформатора автоматически: РПН – регулирование под нагрузкой.

Устройства ПБВ обеспечивают регулирование напряжения в пределах ±5 %.

Переключатель осуществляет регулирование одновременно в трех фазах или в каждой фазе отдельно.

Устройства РПН позволяют автоматически регулировать напряжение без перерыва нагрузки и без отключения от сети: ±10%ступенямипо1.5% или ± 16 % ступенями по 1.5 %. Данный тип переключений применяется для оперативных переключений, связанных с постоянным изменением нагрузки (например, днём и ночью нагрузка на сеть будет разная).

17.Электрическая дуга. Условия гашения электрической дуги. При размыкании электрической цепи возникает электрический разряд в виде электрической дуги. Для появления электрической дуги достаточно, чтобы напряжение на контактах было выше 10 В при токе в цепи порядка 0,1А и более. При значительных напряжениях и токах температура внутри дуги может достигать 10...15 тыс. °С, в результате чего плавятся контакты и токоведущие части Условия гашения дуги переменного В цепях переменного тока ток в дуге каждый полупериод проходит через нуль, в эти моменты дуга гаснет самопроизвольно, но в следующий полупериод она может возникнуть вновь. ток в дуге становится близким нулю несколько раньше естественного перехода через нуль (рис. 3, а). Это объясняется тем, что при снижении тока энергия, подводимая к дуге, уменьшается, следовательно, уменьшается температура дуги и прекращается термоионизация. Длительность бестоковой паузы tп невелика (от десятков до нескольких сотен микросекунды), но играет важную роль в гашении дуги. Если разомкнуть контакты в бестоковую паузу и развести их с достаточной скоростью на такое расстояние, чтобы не произошел электрический пробой, то цепь будет отключена очень быстро. В коммутационных аппаратах, кроме того, принимаются искусственные меры охлаждения дугового пространства и уменьшения числа заряженных частиц. Это приводят к постепенному увеличению электрической прочности промежутка uпр (рис. 3, б). Резкое увеличение электрической прочности промежутка после перехода тока через нуль происходит главным образом за счет увеличения прочности околокатодного пространства (в цепях переменного тока 150-250В). Одновременно растет восстанавливающееся напряжение uв . Если в любой момент uпр > uв промежуток не будет пробит, дуга не загорится вновь после перехода тока через нуль. Если в какой-то момент uпр = uв , то происходит повторное зажигание дуги в промежутке.

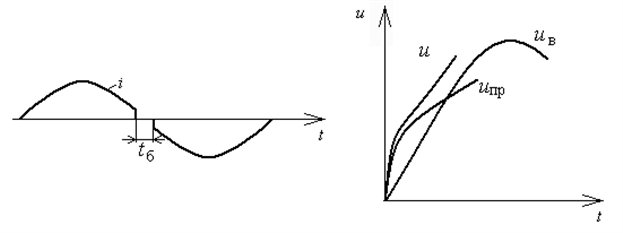

Рис. 3. Условия гашения дуги переменного тока:а – погасание дуги при естественном переходе тока через нуль; б – рост электрической прочности дугового промежутка при переходе тока через нульТаким образом, задача гашения дуги сводится к созданию таких условий, чтобы электрическая прочность промежутка между контактами uпр была больше напряжения между ними uв.
