27.Определение годовых потерь э/энергии в 2-х обмоточных трансформаторах.
Для подсчет потерь электроэнергии в двухобмоточном трансформаторе необходимы следующие исходные данные.
Каталожные или паспортные:
номинальная мощность трансформатора Sн, кВА,
потери холостого хода трансформатора при номинальном напряжении dРхх, кВт,
потери короткого замыкания трансформатора при номинальной нагрузке dРк:з, кВт.
Фактические или расчетные:
электроэнергия, учтенная за расчетный период по счетчикам: Эа, кВт ч, Эр, квар ч (счетчики установлены на стороне высшего напряжения понижающего трансформатора),
полное число часов работы трансформатора Тп, ч, которое принимается в январе, марте, мае, июле, августе, октябре, декабре равным 744 ч, в апреле, июне, сентябре, ноябре — 720 ч, в феврале — 672 ч (для високосного года — 696 ч),
число часов работы трансформатора с номинальной нагрузкой Траб ч, которое принимается равным для предприятий, работающих в одну смену, — 200, в две смены — 450, в три смены — 700 ч в месяц.
По этим исходным данным определяются:
а) средневзвешенный коэффициент мощности cos фиср (но тригонометрическим таблицам) из соотношения Tgфиср = Эp/Эa.
В тех случаях, когда отсутствуют счетчики реактивной энергии, взамен cosфиср принимается фактический коэффициент степени компенсации реактивной мощности.
Коэффициент степени компенсации из соотношения tgфим = Qм / Pм по тригонометрическим таблицам переводится в cosфим
приблизительно раавен cosфиср
б) коэффициент нагрузки трансформатора
в) потери электрической энергии в трансформаторе, кВт-ч,

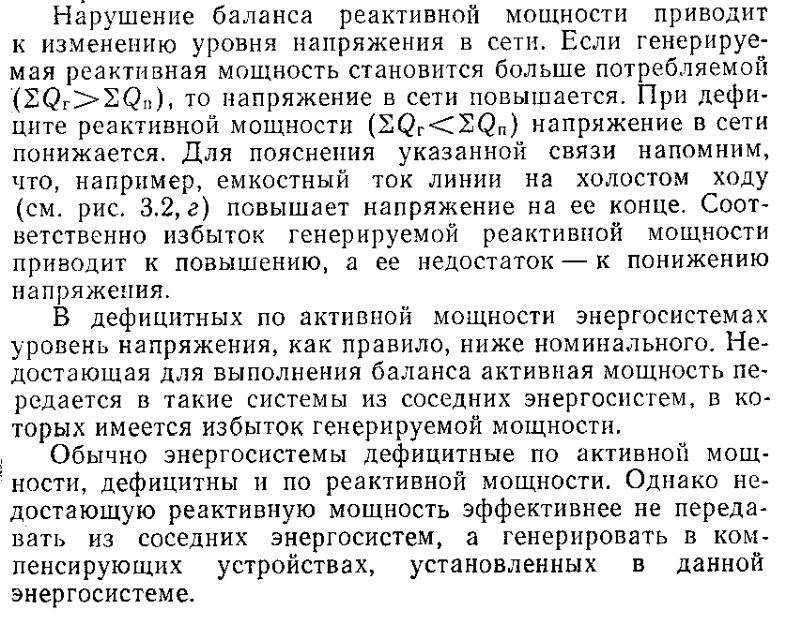

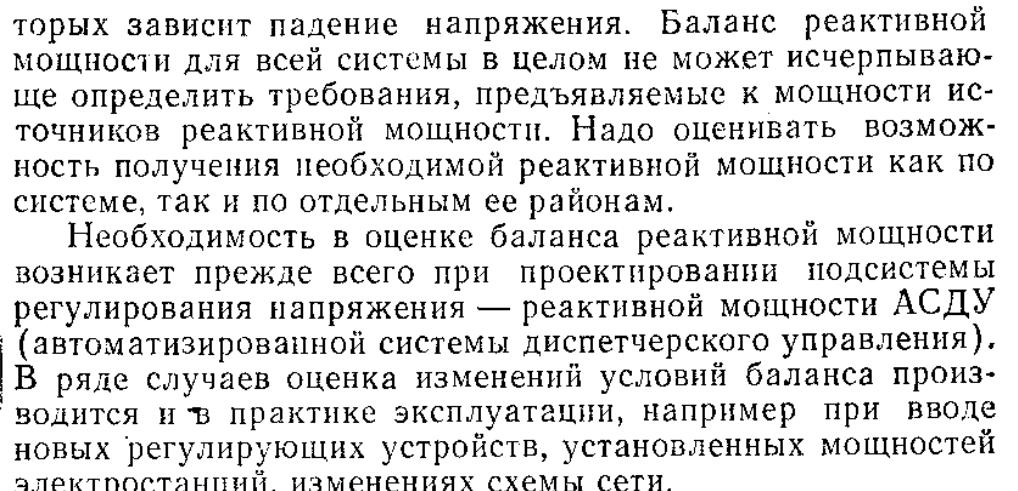

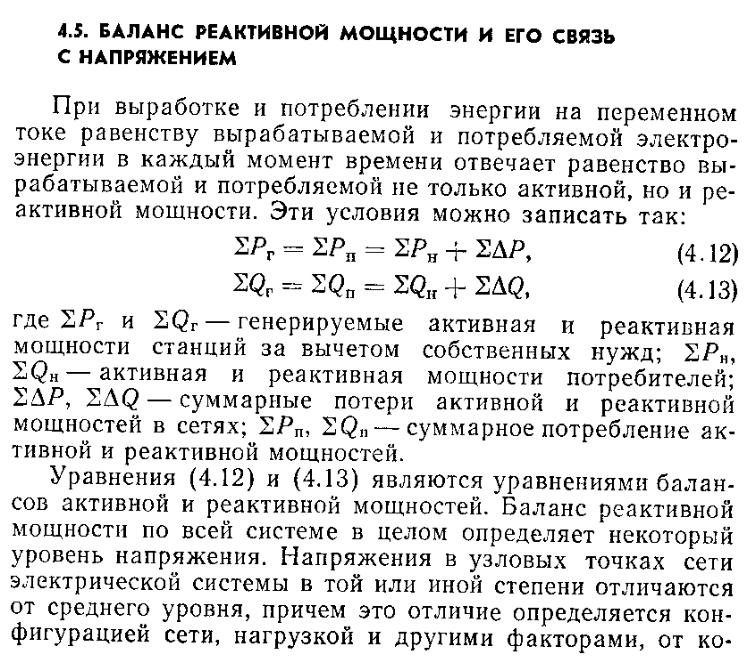

28.Баланс реактивной мощности. Связь реактивной мощности и напряжения.
29.Определение годовых потерь э/энергии в 3-х обмоточных трансформаторах
Для подсчета потерь электроэнергии в трехобмоточном трансформаторе необходимы следующие исходные данные.
Каталожные или паспортные:
номинальная мощность трансформатора Sн, кВ-А,
мощность обмоток высшего, среднего и низшего напряжений трансформатора Sвн = Sн, Sсн, Sнн (в паспорте или каталоге трансформатора даны в процентах поминальной мощности), кВ-А;
потери холостого хода трансформатора при номинальном напряжении dPхх, кВт,
потерн короткого замыкания обмоток высшего, среднего и низшего напряжений при полной нагрузке обмоток dPвн, dPсн, dPнн кВт.
Фактические или расчетные:
электроэнергия, прошедшая через обмотки высшего Эавн = Эалн + Эанн, среднего Эасн и низшего Эанн напряжений трансформатора, кВт-ч (принят понизительный трансформатор),
число часов работы трансформатора с номинальной нагрузкой (принимается, как и в
случае двухобмоточного трансформатора) Траб, ч.
По этим исходным данным определяются
а) средневзвешенный cos фиср на сторонах высшего, среднего и низшего напряжений: cos фисрвн, cos фисрнн
Средневзвешенные коэффициенты мощности определяются по показаниям счетчиков
активной и реактивной энергии. При отсутствии счетчиков реактивной энергии, так
же как и в случае двухобмоточных трансформаторов, за cos фиср принимается
фактический коэффициент степени компенсации реактивной мощности.
б) коэффициенты нагрузки каждой из обмоток трансформатора:
в) потери электроэнергии и трансформаторе, кВт-ч:
