22 Баланс активной мощности. Причины нарушения и способы поддержания баланса р.
При проектировании районных электрических сетей предполагается, что установленная мощность генераторов системы достаточна для покрытия потребности в активной мощности, то есть баланс по активной мощности выполняется с учетом покрытия потерь активной мощности в элементах сети, мощности собственных нужд электростанций, а так же обеспечения необходимого резерва
Рг=Рнагр+Рсн+Рр+Рсети
где: Рг – мощность, вырабатываемая генераторами энергосистемы (МВт);
Рнагр – суммарная мощность нагрузки потребителей (МВт);
Рсн – расход мощности на собственные нужды станции (МВт). В зависимости от типа станции РСН составляет от 2,5% до 6% от Рнагр;
Рр – резерв мощности на станции (МВт), который может быть принят равным 10% от Рнагр.
Потери активной мощности Рсети=Ртр+Рлэп;
где Ртр – потери активной мощности в трансформаторах (МВт);
Рлэп – потери мощности в ЛЭП (МВт);
Приближенно потери активной мощности в элементах сети составляют (5-7,5)% от мощности нагрузок, т.е. Рсети=(0,05-0,075)Рнагр;
Причинами нарушения баланса мощности могут быть:
а) аварийное отключение генератора;
б) неожиданный (неплановый, не предусмотренный расчетами) рост потребления мощности, например увеличение потребления мощности электронагревателями в результате сильного снижения температуры;
в) аварийное отключение линий лил трансформаторов связи.

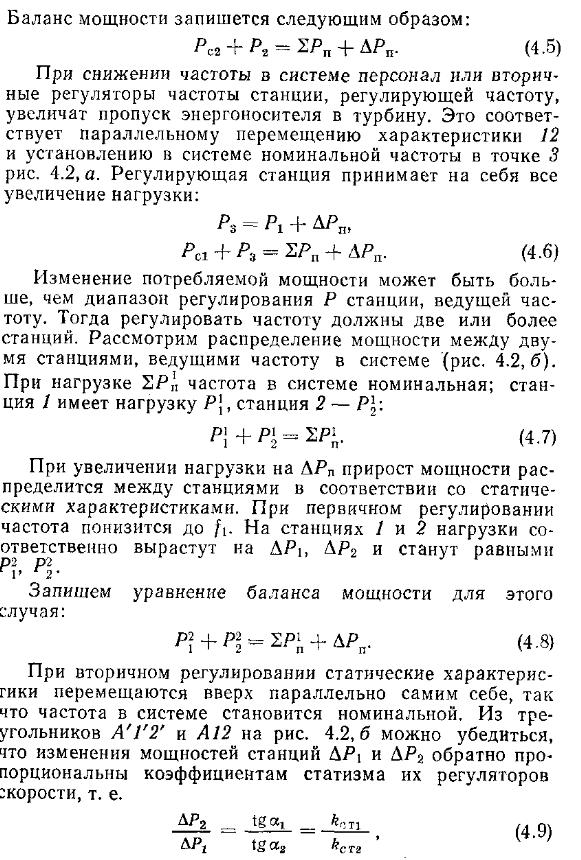

23.Способы определения годовых потерь э/энергии.
Потери электроэнергии - это есть потери мощности за какой-то промежуток времени
Для определения потерь этим методом необходимо иметь график электрических нагрузок, например, рис. 3.9.
Метод заключается в вычислении площадей участков, на которые разбивается график.
-
Рис. 3.9. К определению потерь энергии
Потери энергии от протекания тока нагрузки по элементу электрической сети определяются:
-
или
,
(3.32)
-
где
n – количество участков, на которые разбивается график:
Метод имеет высокую степень точности, но необходимость графика нагрузок делает его трудоемким и не позволяет использовать метод графического интегрирования в процессе проектирования.
Время максимальных потерь
t
=
Время максимальных потерь – это время, в течении которого при работе потребителя с максимальной нагрузкой из сети потребляется такое же количество электроэнергии, что и при работе по реальному графику нагрузки
=
8760
Суммарные переменные и условно-постоянные потери электроэнергии в элементах сети радиально-магистрального варианта
Суммарные
потери электроэнергии
