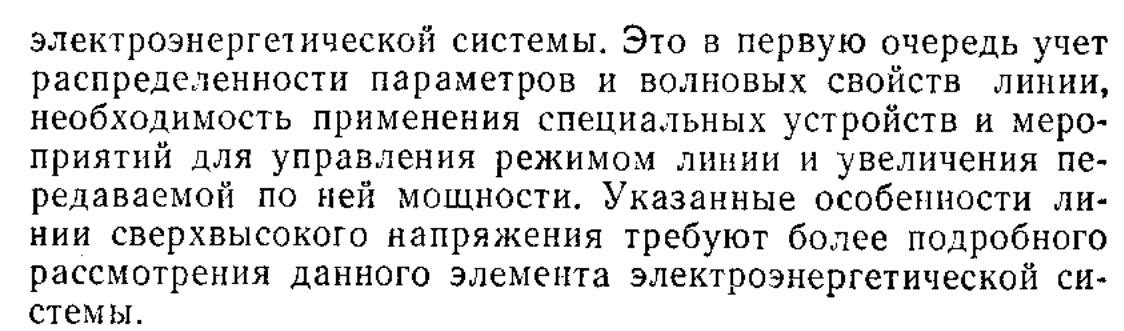

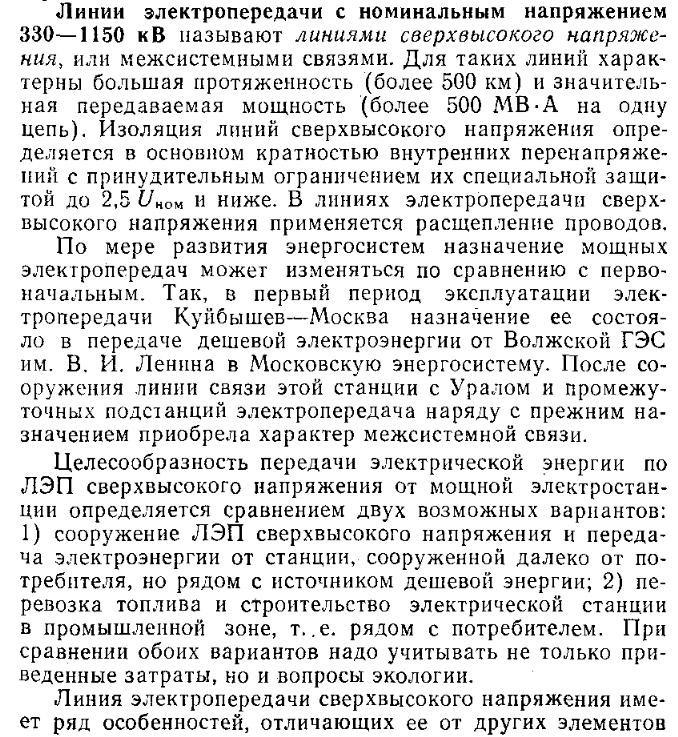

56.Лэп с напряжением 330 и выше кВ. Повышение пропускной способности лэп

Пропускная способность ЛЭП — максимальная передаваемая по линии электрическая мощность, которая может быть передана без ограничения продолжительности режима транспортировки электрической энергии и при соблюдении всех требований эксплуатации: ограничения плотности тока в проводах, ограничения колебаний напряжения и обеспечения устойчивости режима.

Пропускная способность линий электропередачи возрастает с повышением Uном ЛЭП. При данном Uном ЛЭП она ограничивается в принципе тремя критериями:

а) экономичностью передачи, зависящей от количества потерь электрической мощности в ЛЭП;

б) величиной напряжения на концах линии электропередачи, зависящим от величины падения напряжения в ЛЭП,

в) устойчивостью режима генераторов питающей электростанции в энергосистеме.

Рассмотрим ряд существующих разработок.

Композитные провода и кабели марки АССС.

Стандартные стальные сердечники могут перегреться в условиях пиковых электрических нагрузок, что приводит к растяжению провода и провисанию ниже допустимой нормы. В противоположность этому, провод с сердечником из композитов обладает более низким коэффициентом термического расширения и поэтому они менее подвержены тепловому расширению, чем проводники с стальными сердечниками. Заменяя провод со стальным сердечником на провод с композитными материалами можно увеличить пропускную способность линий. Производители провода говорят, что можно удвоить величину тока в линии без риска провисания и разрушения провода.

57. Расчет сложнозамкнутых сетей методом преобразования: перенос нагрузок, параллельное и последовательное соединение, преобразование «звезды» в «треугольник» и наоборот.

Иногда замену нескольких ЛЭП одной эквивалентной или нескольких источников одним эквивалентным нельзя выполнить из-за промежуточных нагрузок. Поэтому сначала необходимо выполнить преобразование, которое называется переносом нагрузки. Идея данного преобразования заключается в замене схемы с промежуточной нагрузкой схемой, в которой нагрузка разделена на части и включена по концам участка ЛЭП.

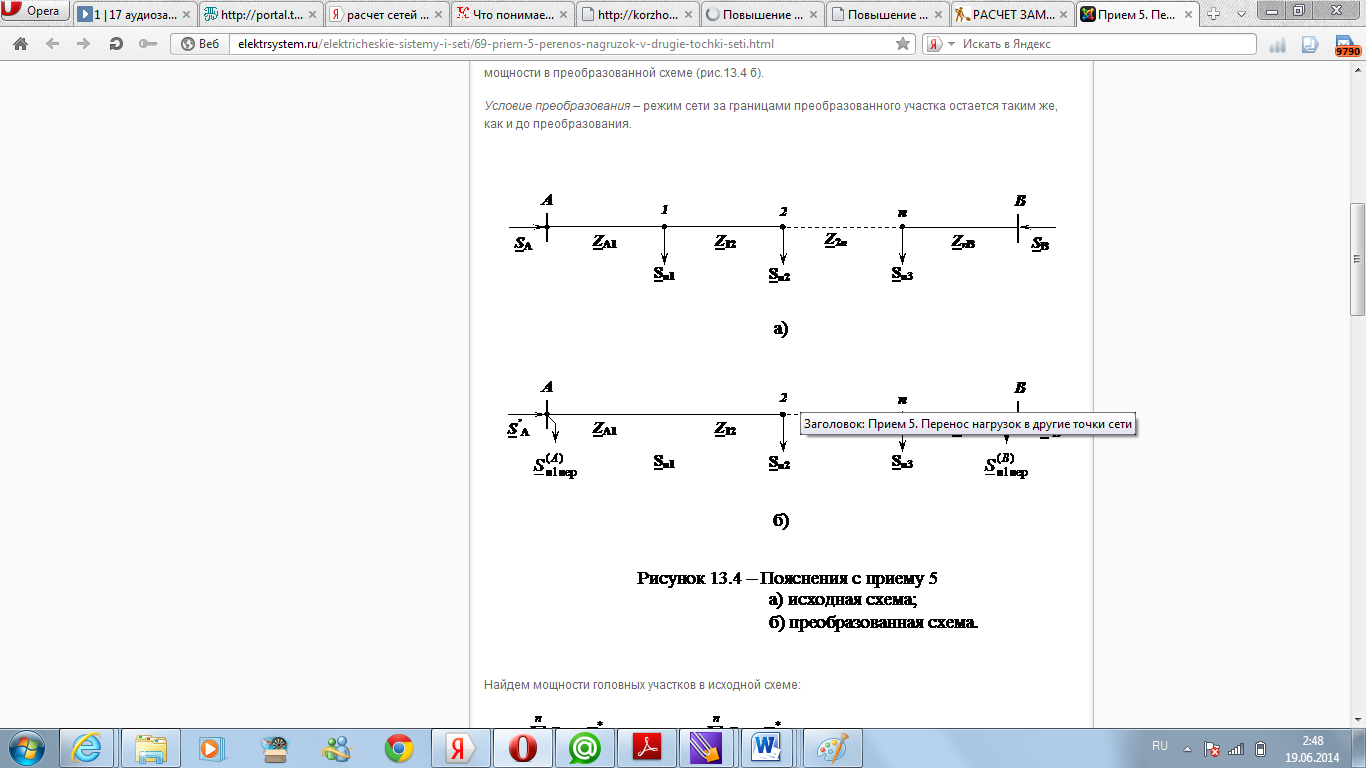

Рассмотрим сеть с двухсторонним питанием (рис. 13.4 а). Считаем, что напряжения во всех точках сети равны по величине и совпадают по фазе:

Предположим, что выполнению какого-то преобразования мешает нагрузка в точке 1.

Прямая задача. Перенести нагрузку из точки 1 на шины источников питания и найти распределение мощности в преобразованной схеме (рис.13.4 б).

Условие преобразования – режим сети за границами преобразованного участка остается таким же, как и до преобразования.

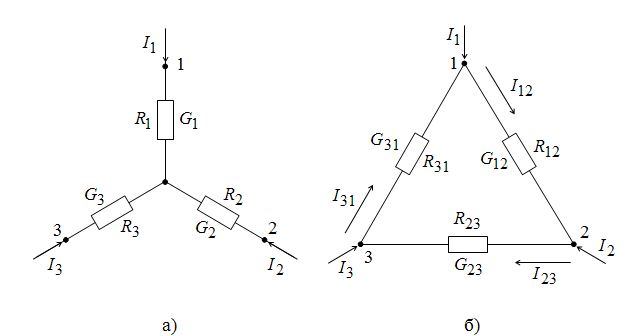

Преобразование звезды в треугольник и треугольника в звезду. Соединение трех сопротивлений, имеющее вид трехлучевой звезды (рис. 2.25), называют звездой, а соединение трех сопротивлений так, что они образуют собой стороны треугольника (рис. 2.26), — треугольником. В узлах 1, 2, 3 (потенциалы их Φ1, Φ2 и Φ3) треугольник и звезда соединяются с остальной частью схемы (не показанной на рисунках).

Обозначим токи, подтекающие к узлам 1, 2, 3, через I1, I2 и I3.

Часто при подсчете электрических цепей оказывается полезным преобразовать треугольник в звезду или, наоборот, звезду в треугольник. Практически чаще бывает необходимо преобразовывать треугольник в звезду. Если преобразование выполнить таким образом, что при одинаковых значениях потенциалов одноименных точек треугольника и звезды подтекающие к этим точкам токи одинаковы, то вся внешняя схема «не заметит» произведенной замены.
