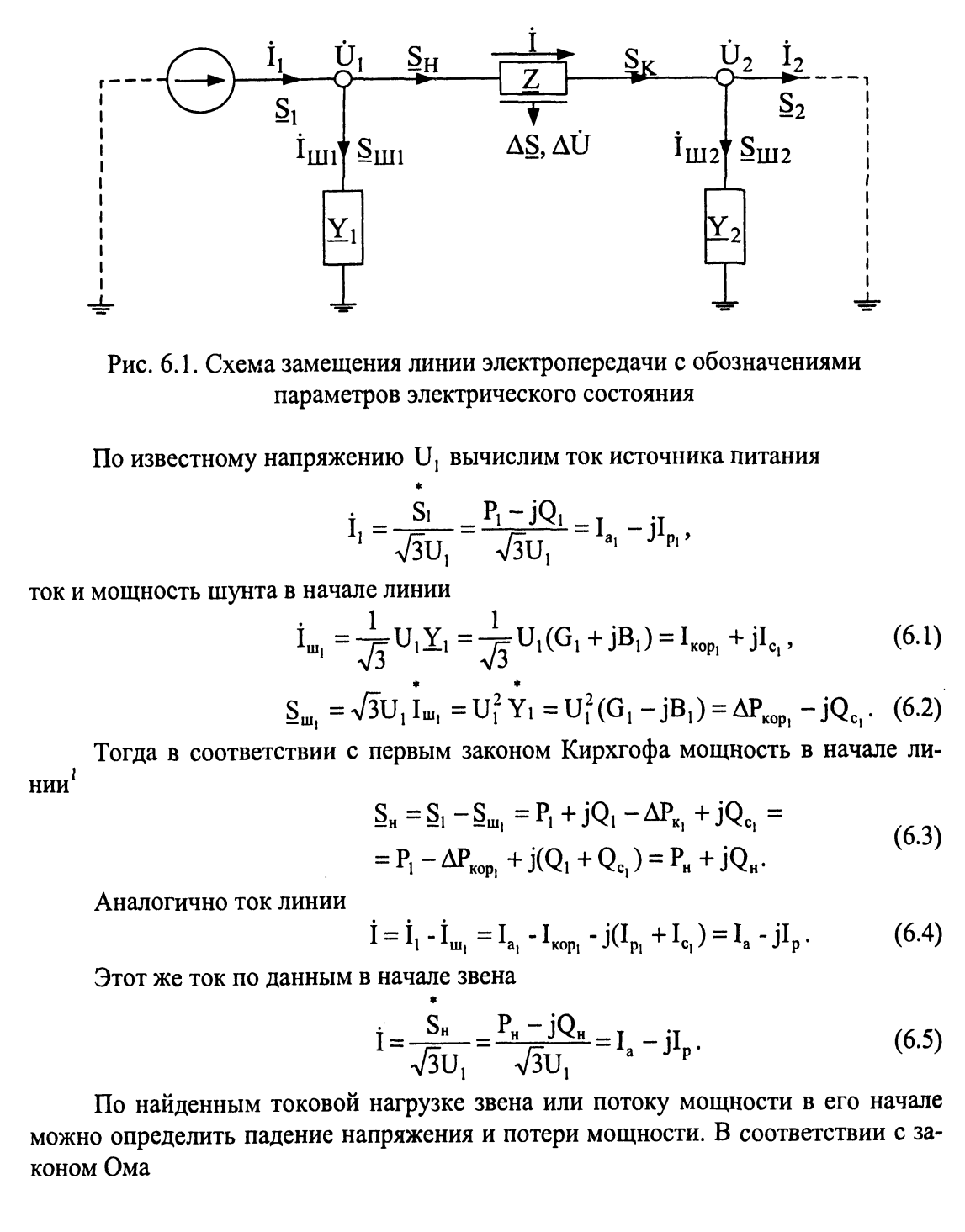

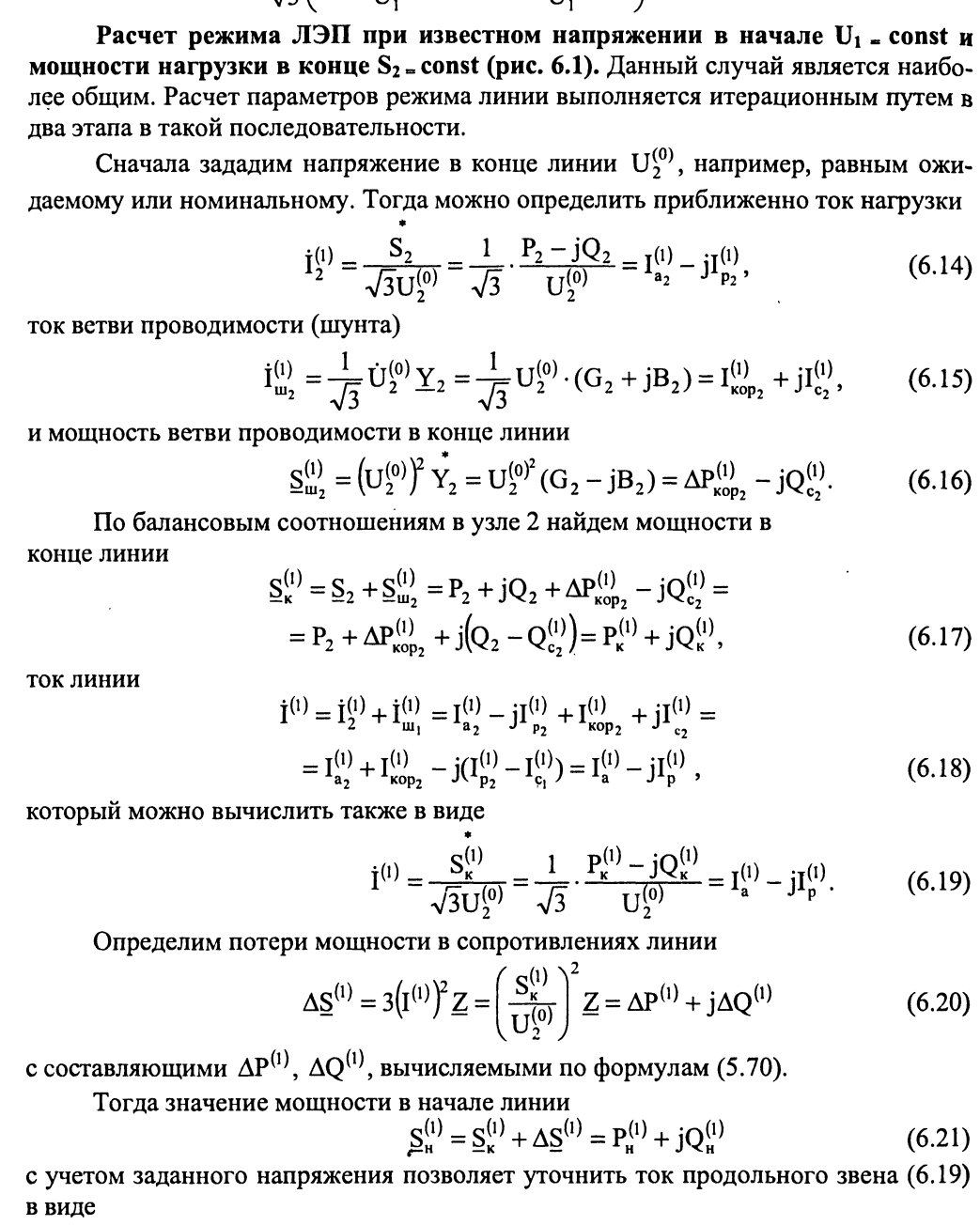

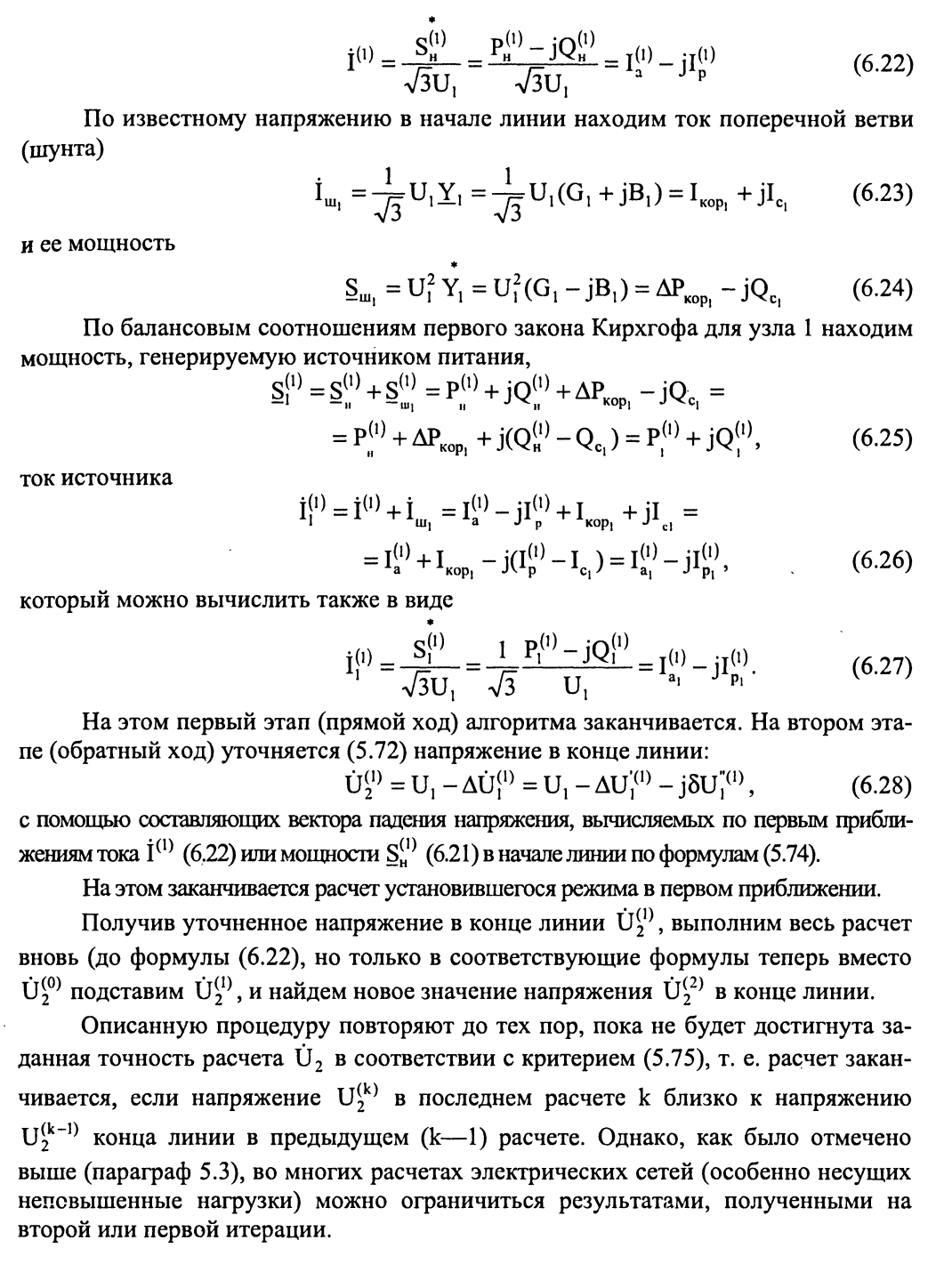

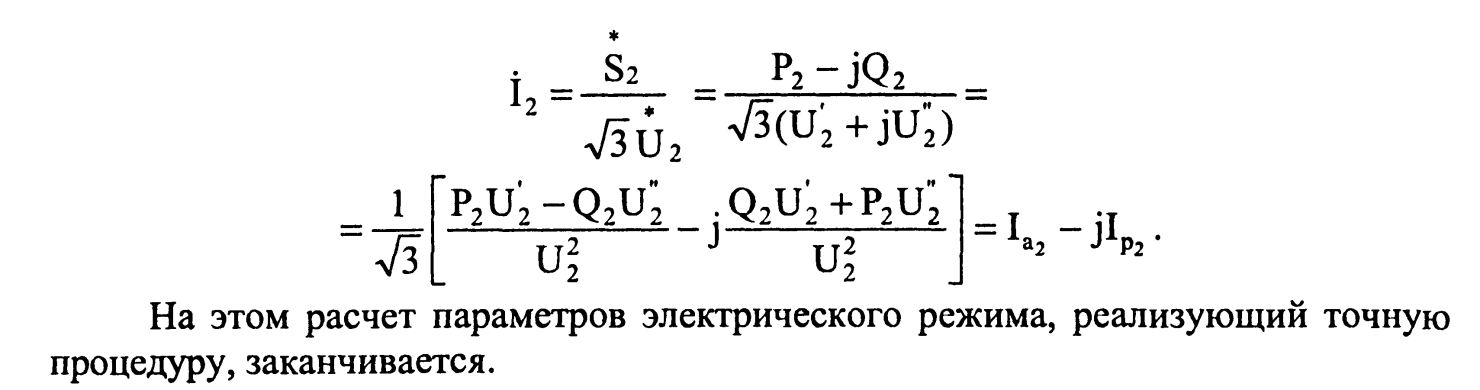

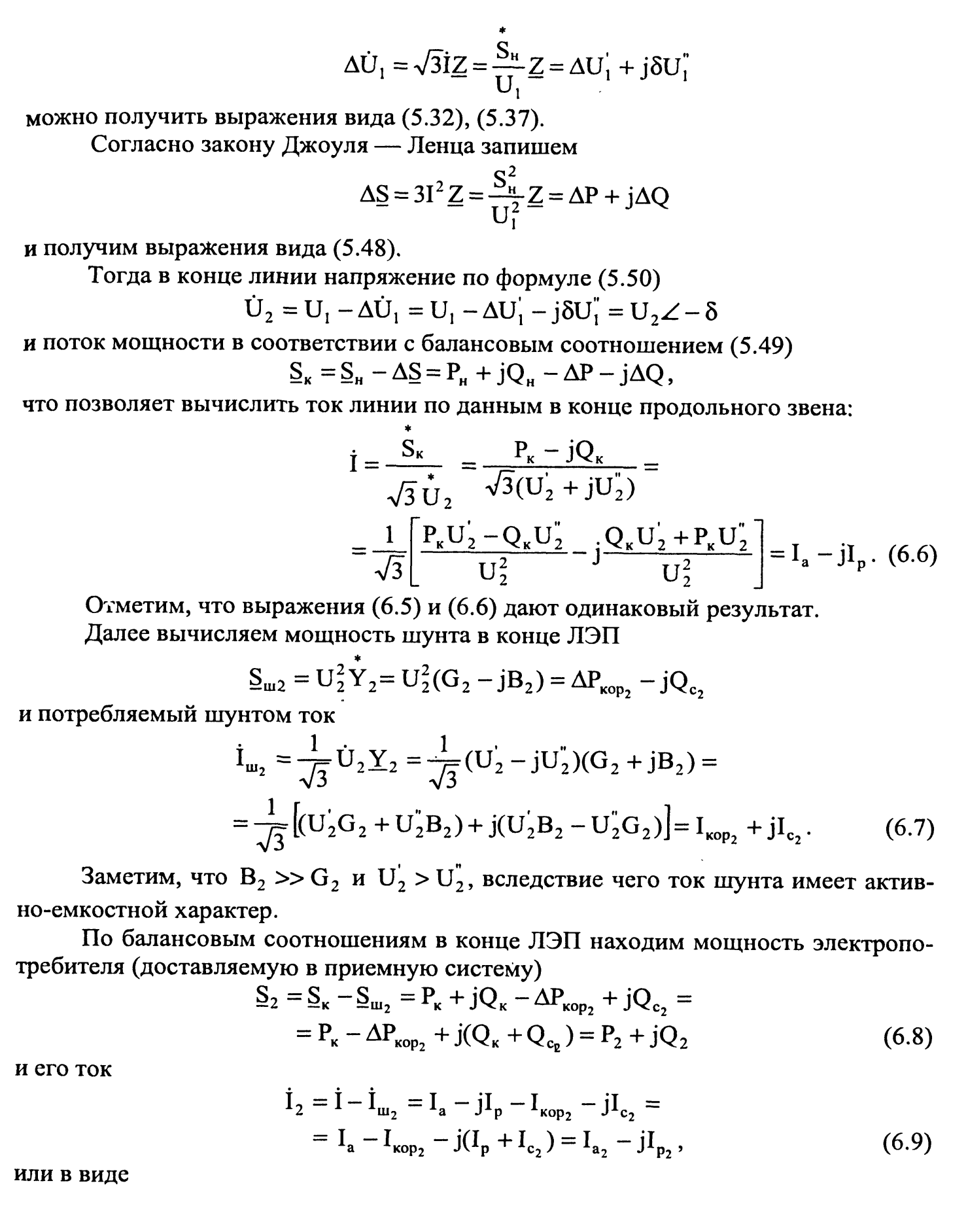

39.Расчет разомкнутых сетей по параметрам начала передачи.
40.Регулирование u изменением сопротивления сети.
В некоторых пределах напряжение можно регулировать, изменяя сопротивление питающей сети. Так, если питающая сеть или ее участок состоит из нескольких параллельных линий, то, отключая в часы минимальных нагрузок одну из таких линий, можно увеличить потерю напряжения в питающей сети и тем понизить напряжение у потребителя.
Снижения реактивного сопротивления цепи и, следовательно, увеличения напряжения при максимальных нагрузках можно добиться, применяя продольную компенсацию индуктивности линии.
Напряжение на приемном конце звена линии при наличии продольной компенсации с сопротивлением Хс выражается формулой:
Из формулы видно, что изменением величины Хс (например, шунтированием конденсаторов при сниженных нагрузках) можно осуществлять ступенчатое регулирование напряжения сети.
В линиях дальних передач продольную компенсацию используют для повышения их пропускной способности. Число конденсаторов в батарее для продольной компенсации определяется требуемым уровнем напряжения на приемной подстанции и максимальной нагрузкой линии. В электропередачах высокого напряжения обычно компенсируют не свыше40—50% индуктивности линии, так как большая степень компенсации может привести к ложным действиям релейной защиты, а при известных условиях и к колебательному режиму (самораскачиванию) синхронных генераторов.

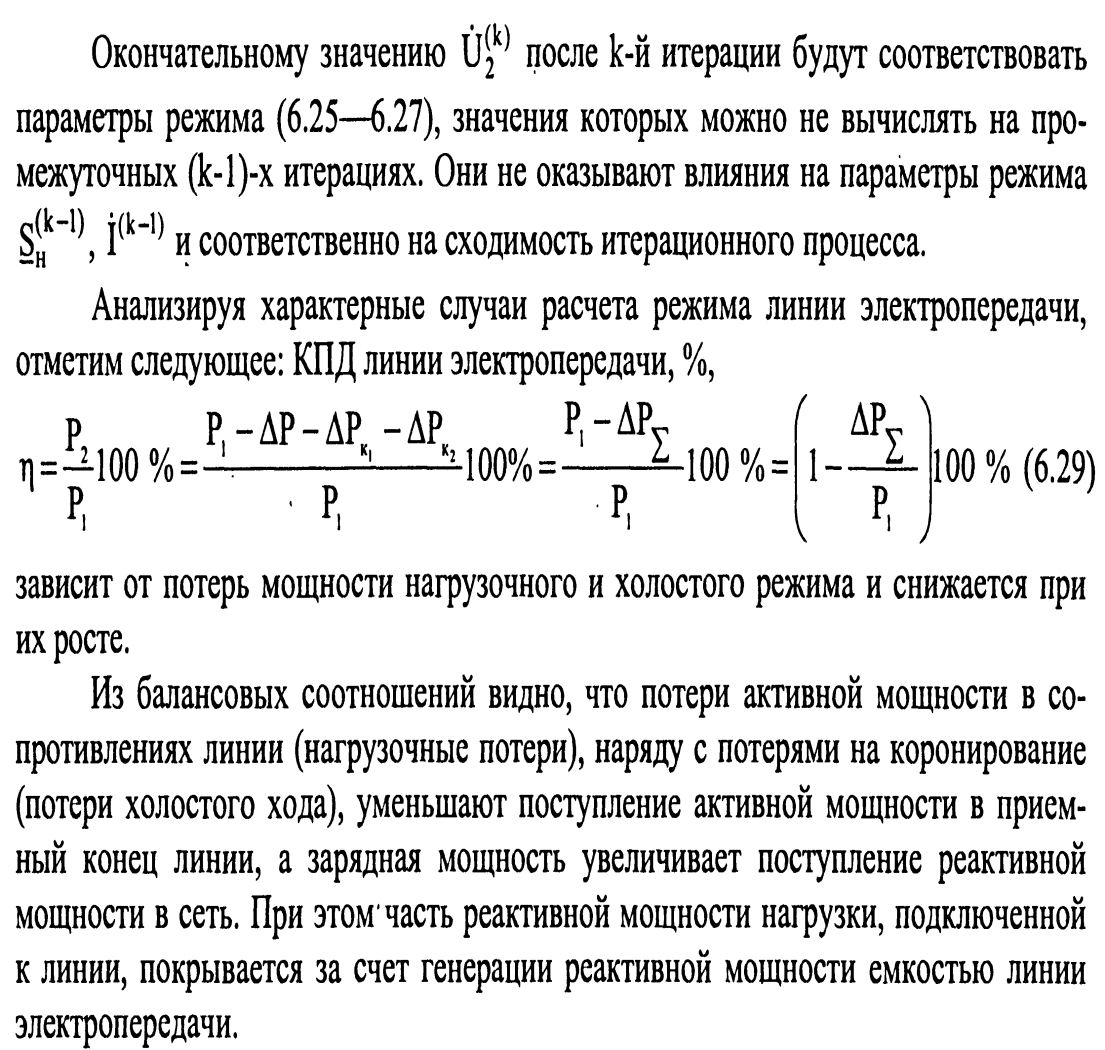

41.Расчет разомкнутых сетей при заданных Р нагрузки и U источника питания.

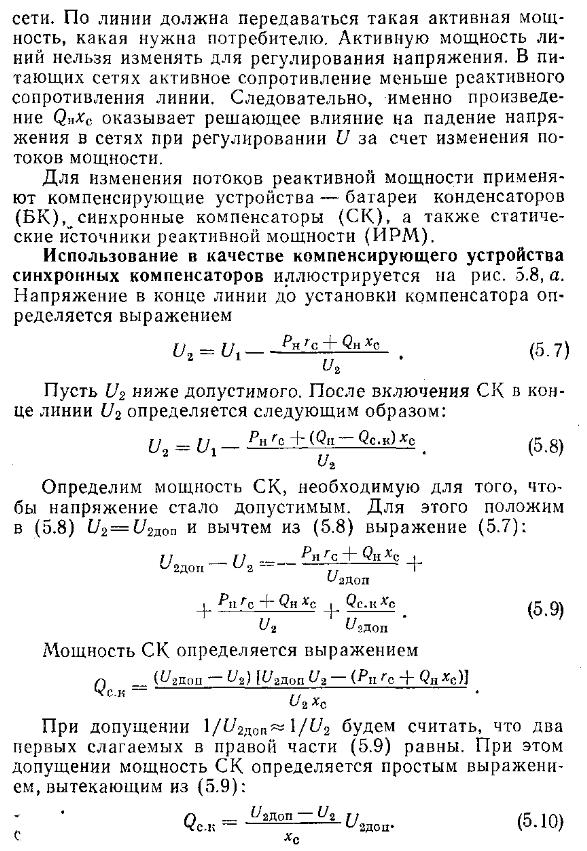

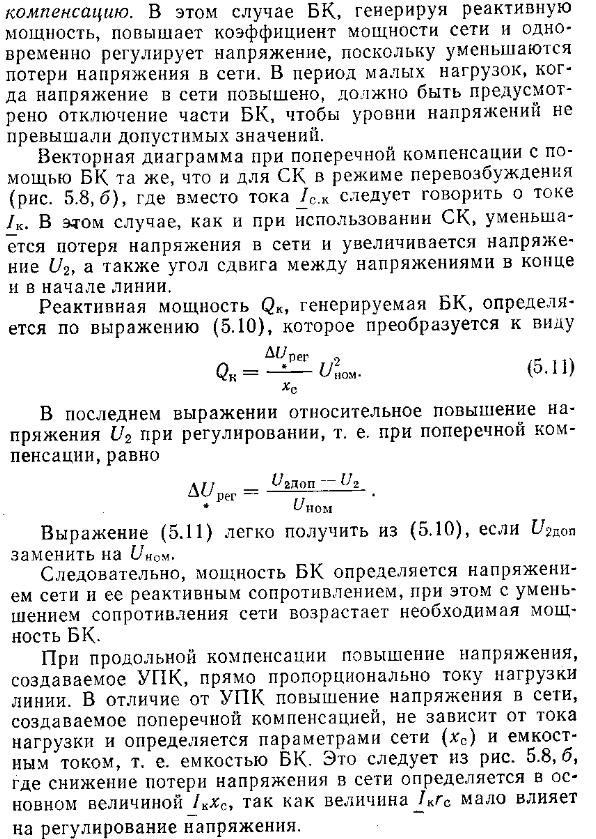

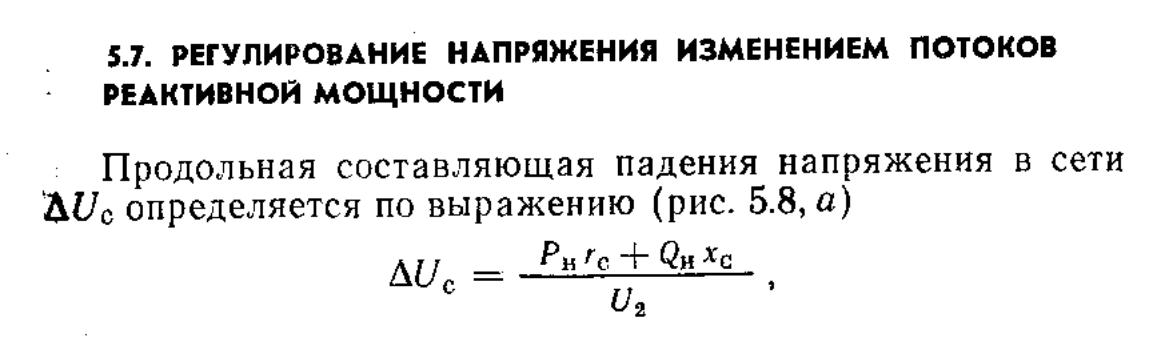

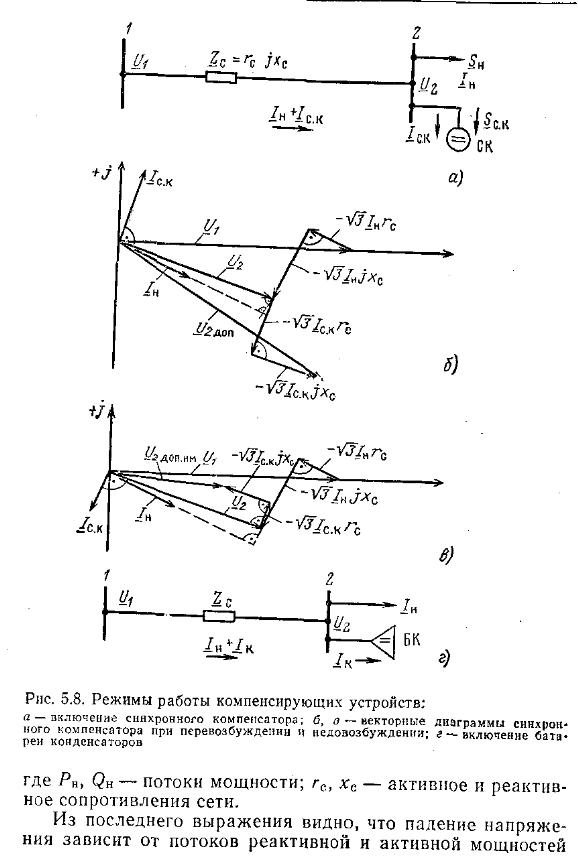

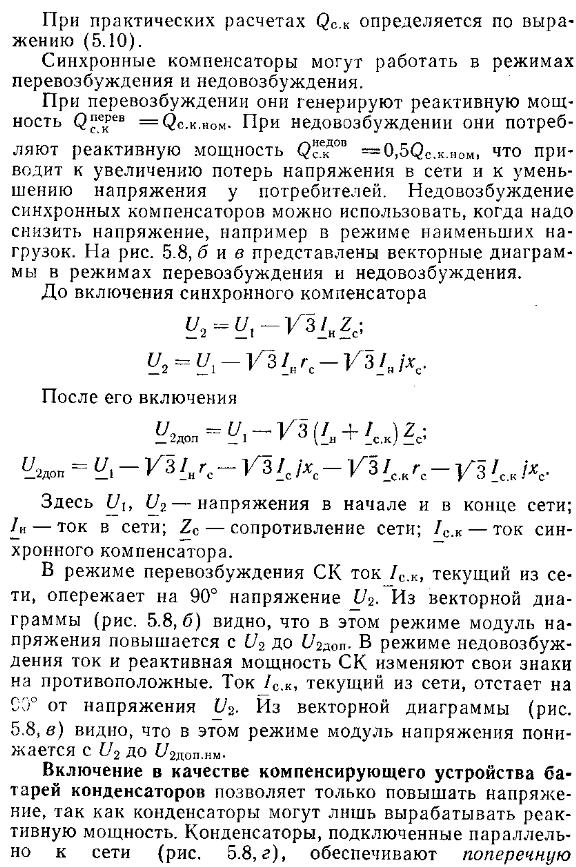

42.Регулирование U изменением Q.

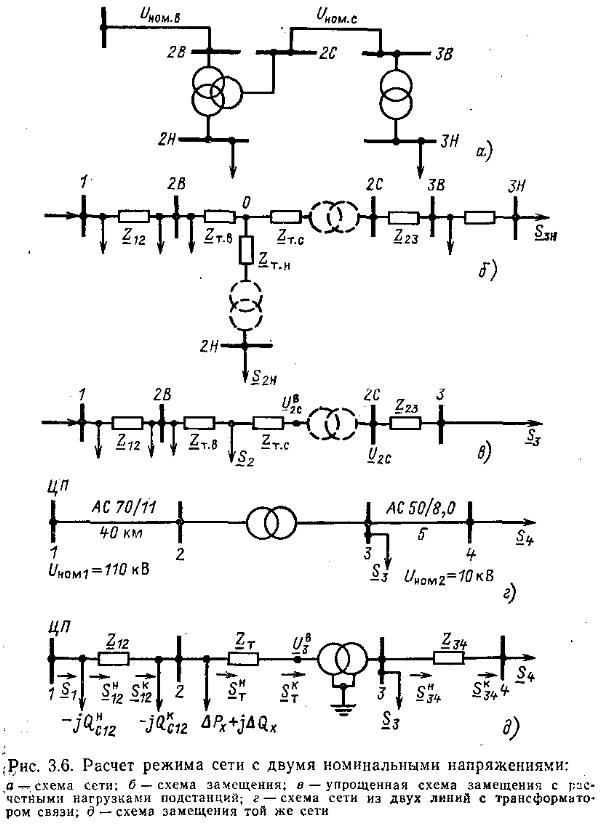

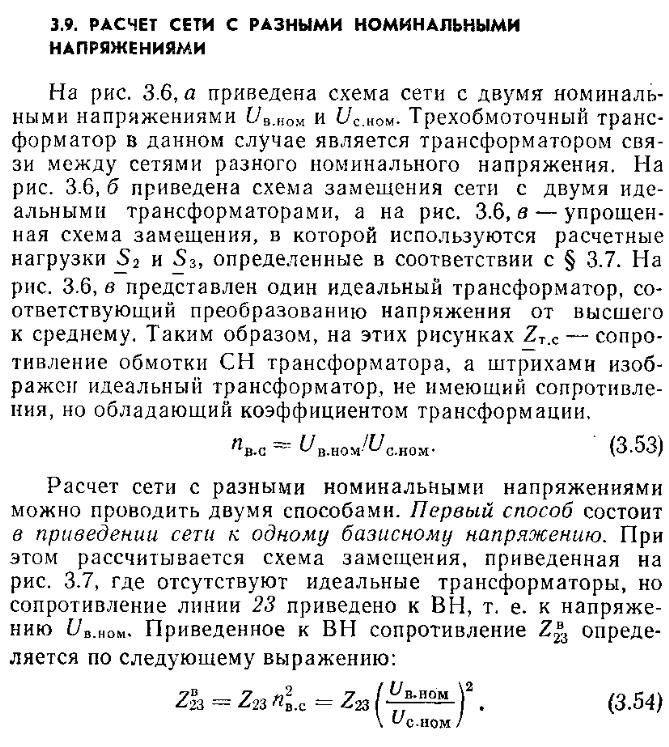

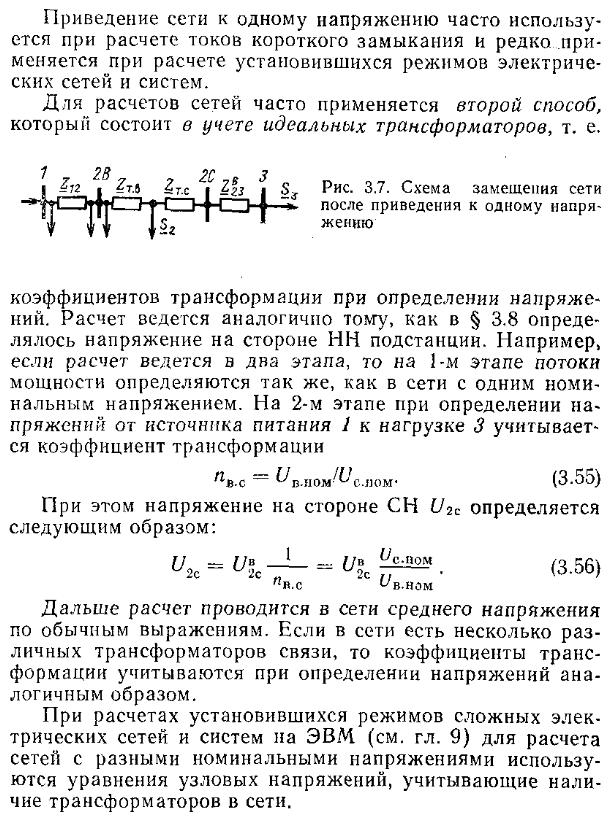

43.Расчет разомкнутых сетей из участков разных Uном.

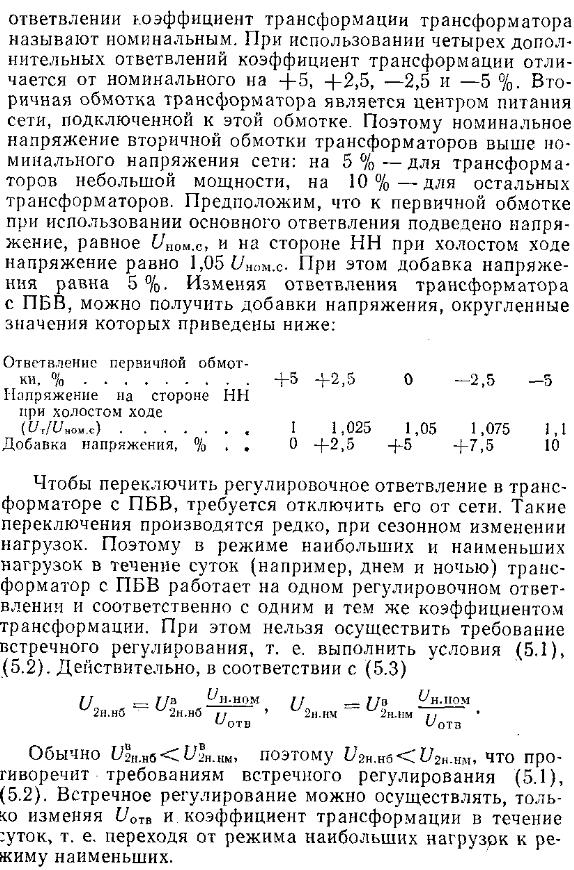

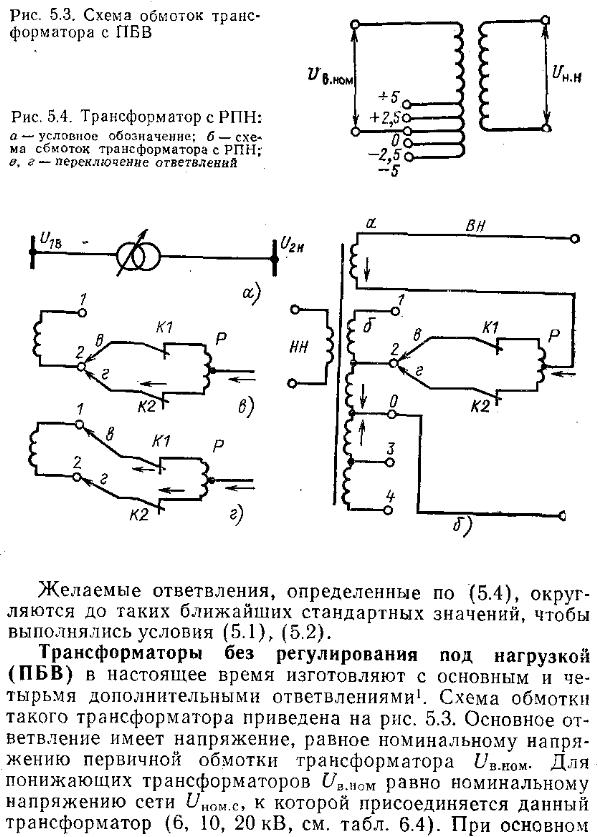

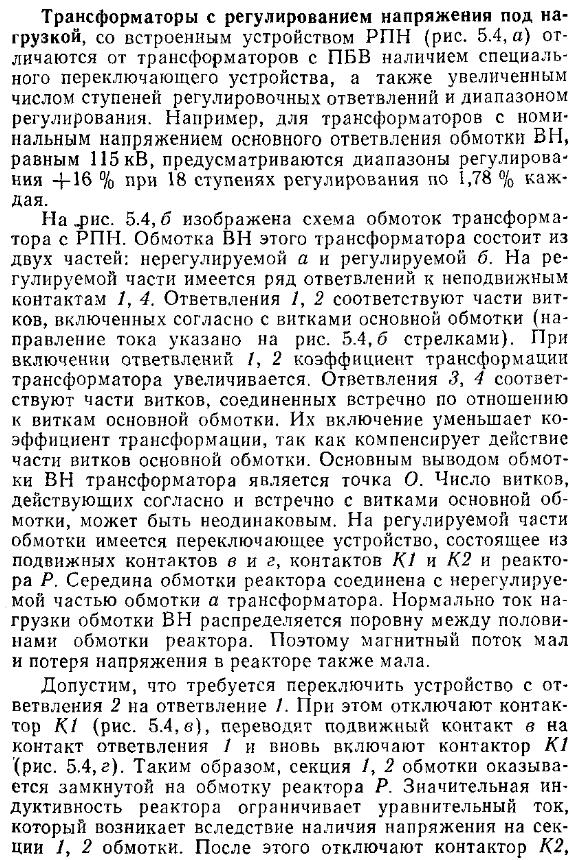

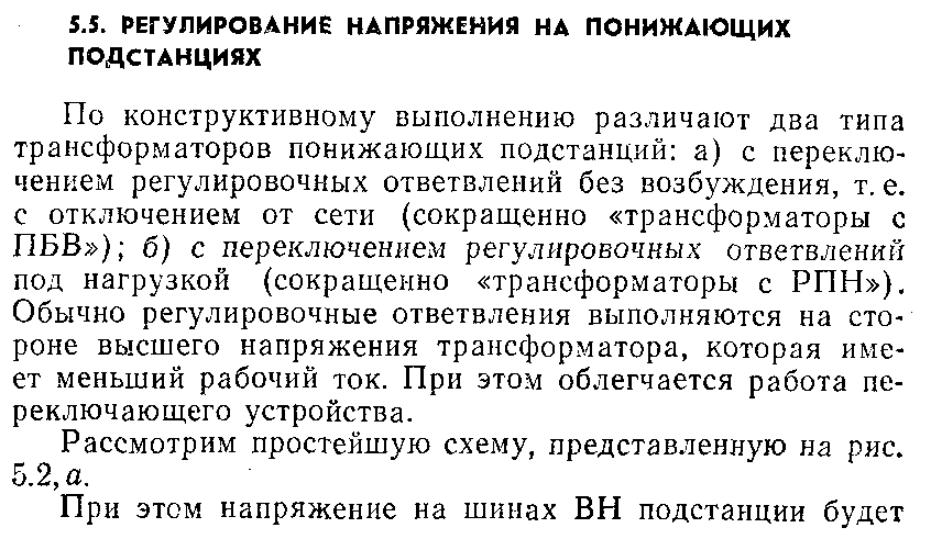

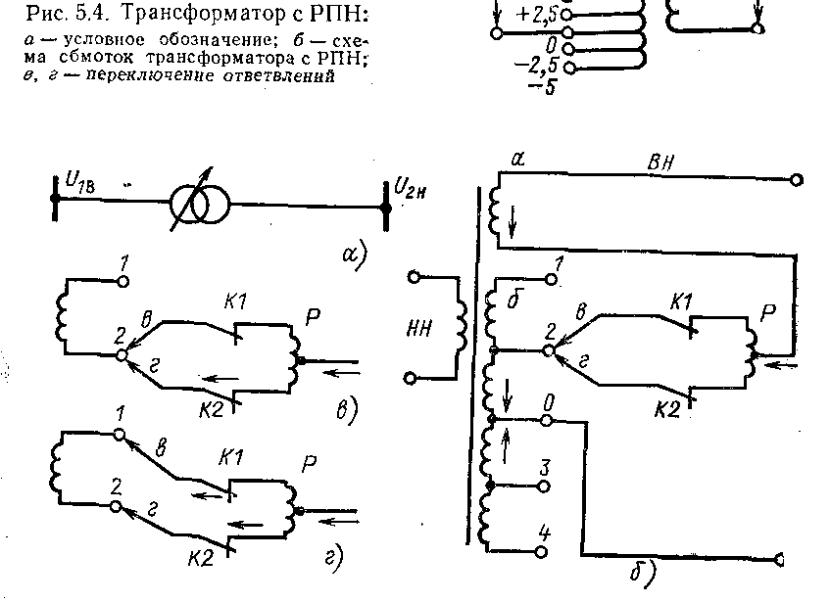

44 Регулирование U изменением РПН и ПБВ трансформаторов.

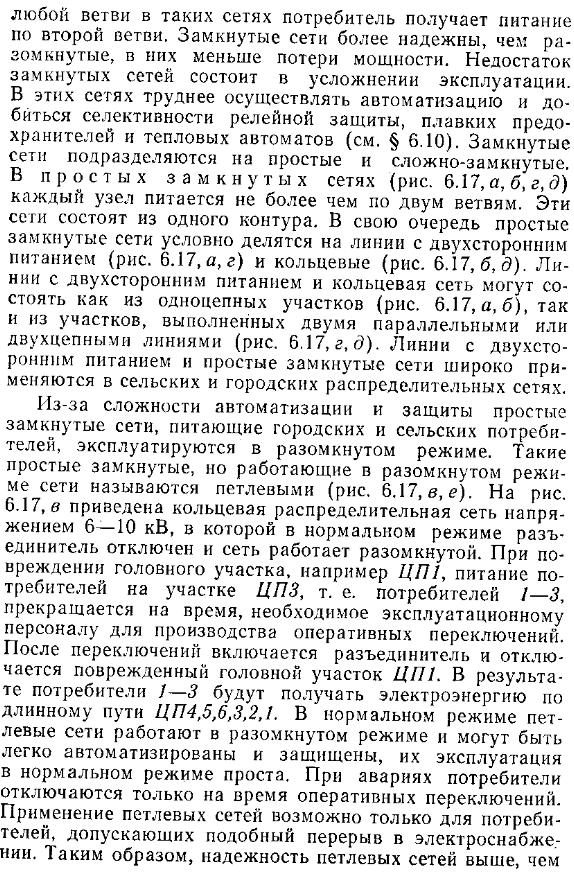

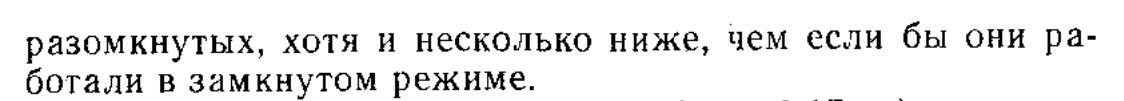

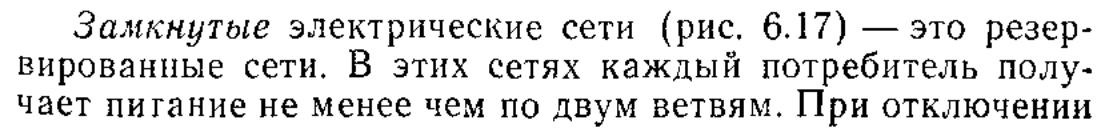

45.Замкнутые эл.сети. Классификация, достоинства и недостатки.

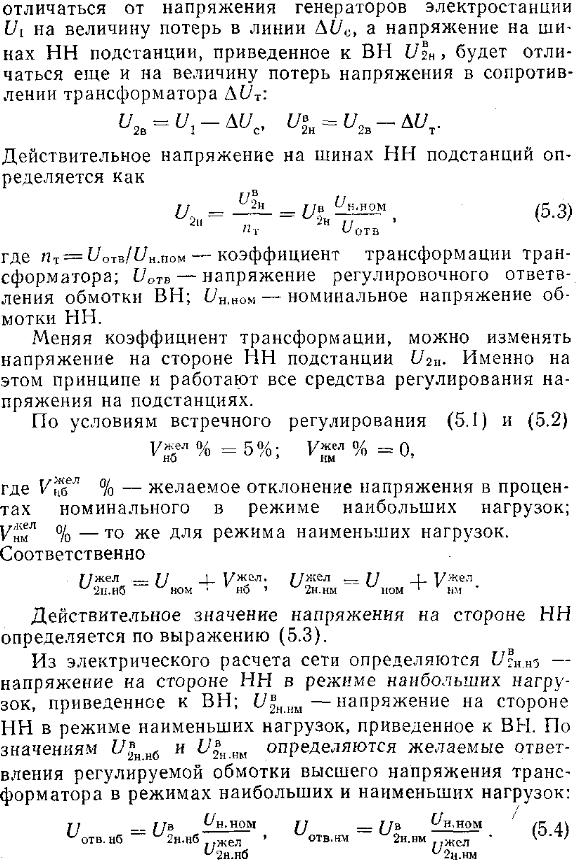

46.Выбор ответвлений РПН у трансформаторов.

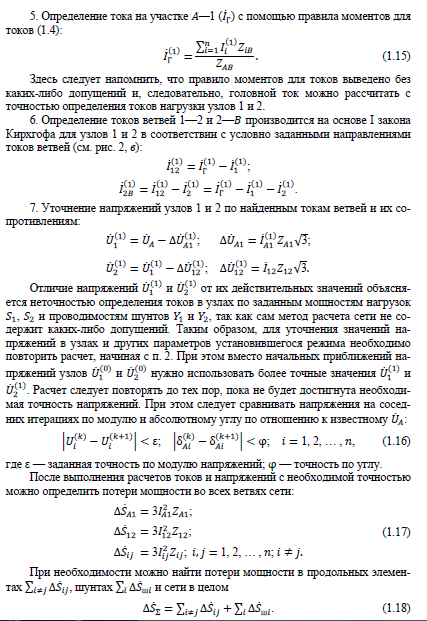

47.Расчет сети с 2-х сторонним питанием при равных U.

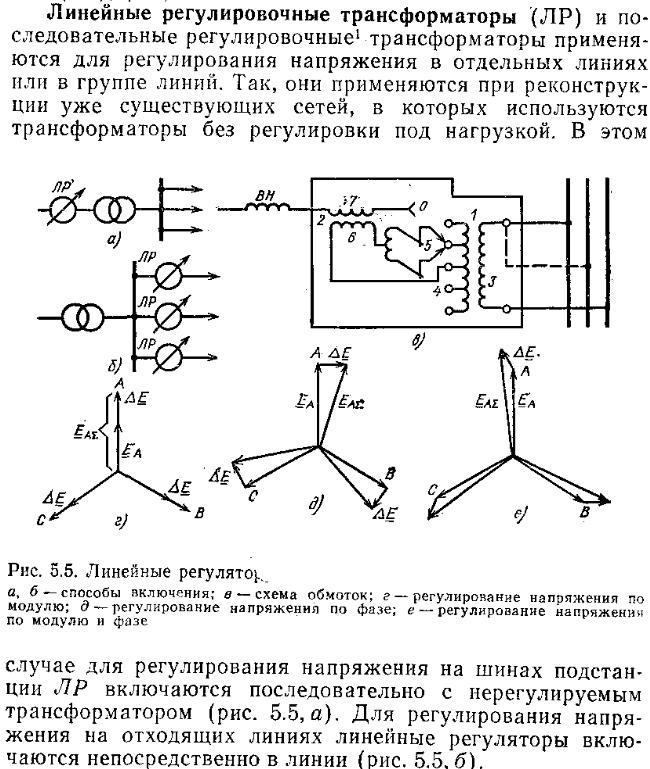

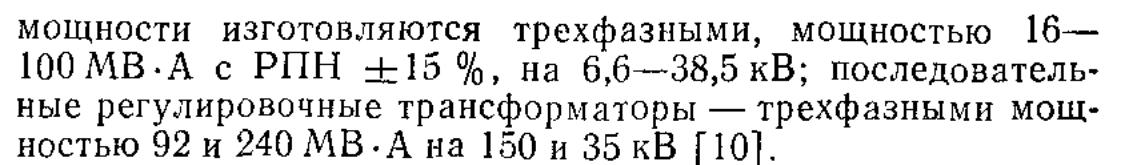

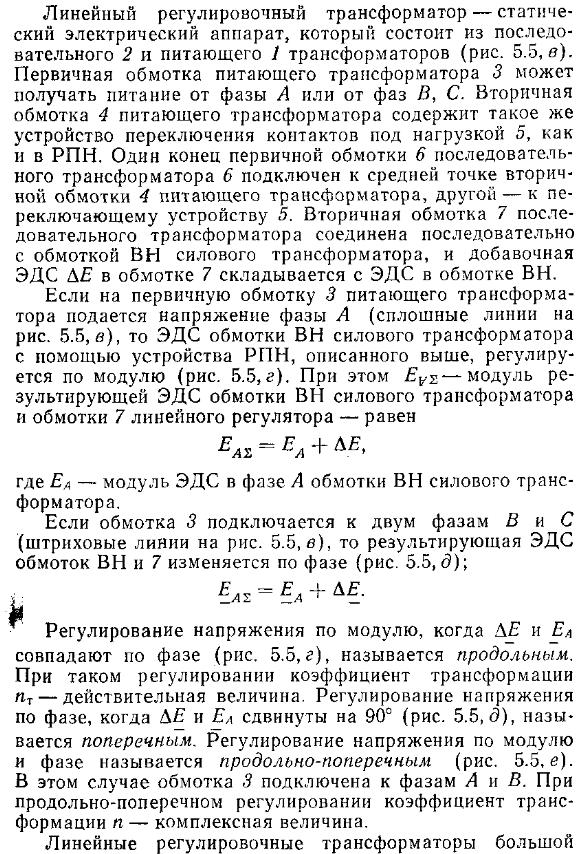

48.Линейные регулировочные трансформаторы.

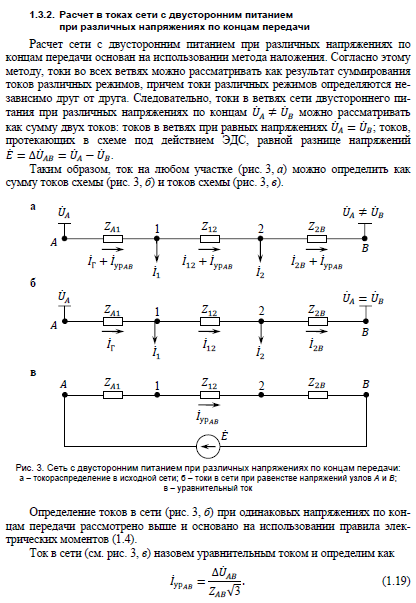

49. Расчет сети с 2-х сторонним питанием при разных U.

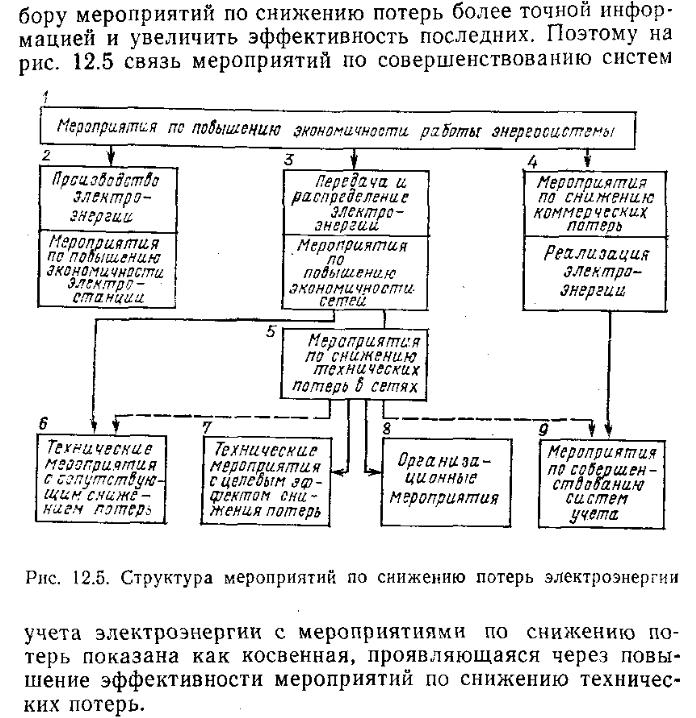

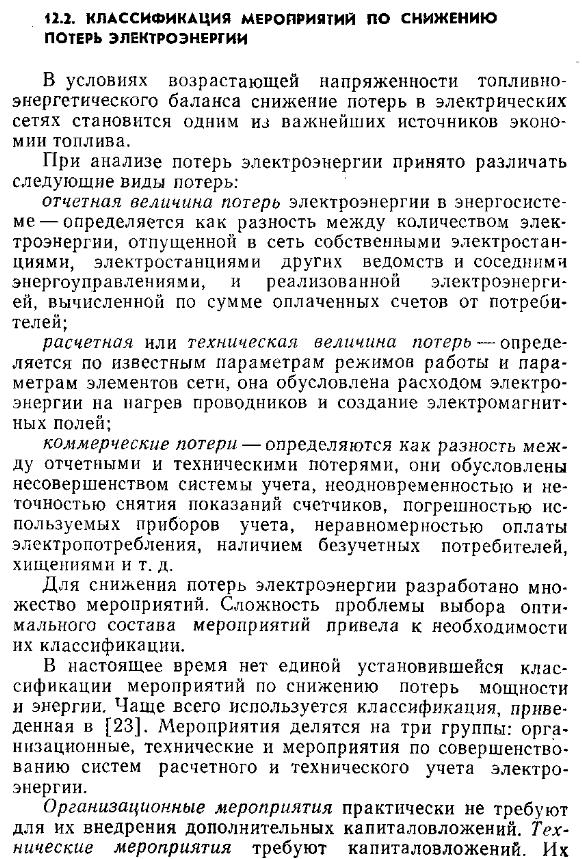

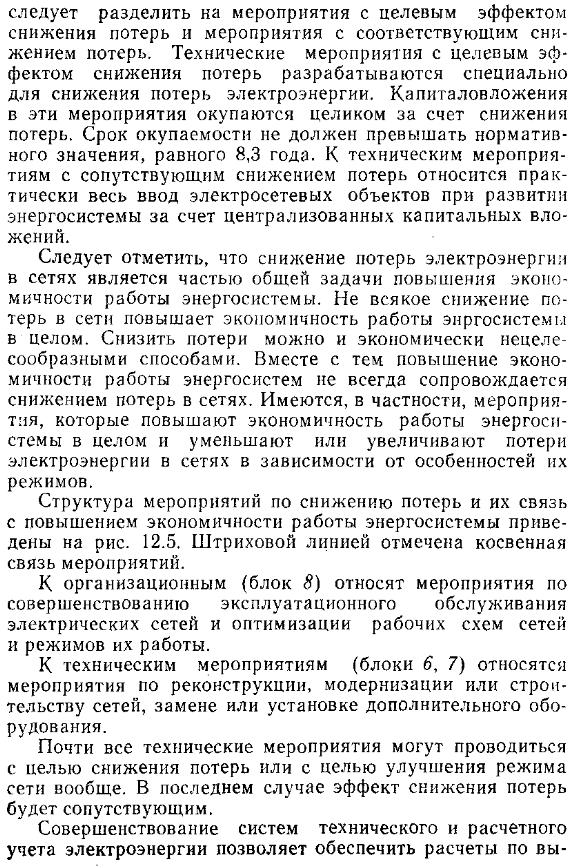

50.Снижение потерь э/энергии в эл.сетях. Классификация потерь и мероприятий по снижению потерь э/энергии
Потери электроэнергии в электрических сетях - важнейший показатель экономичности их работы, наглядный индикатор состояния системы учета электроэнергии, эффективности энергосбытовой деятельности энергоснабжающих организаций. Этот индикатор все отчетливей свидетельствует о накапливающихся проблемах, которые требуют безотлагательных решений в развитии, реконструкции и техническом перевооружении электрических сетей, совершенствовании методов и средств их эксплуатации и управления, в повышении точности учета электроэнергии, эффективности сбора денежных средств за поставленную потребителям электроэнергию и т.п. По мнению международных экспертов, относительные потери электроэнергии при ее передаче и распределении в электрических сетях большинства стран можно считать удовлетворительными, если они не превышают 4-5 %. Потери электроэнергии на уровне 10 % можно считать максимально допустимыми с точки зрения физики передачи электроэнергии по сетям. Становится все более очевидным, что резкое обострение проблемы снижения потерь электроэнергии в электрических сетях требует активного поиска новых путей ее решения, новых подходов к выбору соответствующих мероприятий, а главное, к организации работы по снижению потерь. В связи с резким сокращением инвестиций в развитие и техническое перевооружение электрических сетей, в совершенствование систем управления их режимами, учета электроэнергии, возник ряд негативных тенденций, отрицательно влияющих на уровень потерь в сетях, таких как: устаревшее оборудование, физический и моральный износ средств учета электроэнергии, несоответствие установленного оборудования передаваемой мощности. Из вышеотмеченного следует, что на фоне происходящих изменений хозяйственного механизма в энергетике, кризиса экономики в стране проблема снижения потерь электроэнергии в электрических сетях не только не утратила свою актуальность, а наоборот выдвинулась в одну из задач обеспечения финансовой стабильности энерго-снабжающих организаций. Некоторые определения: Абсолютные потери электроэнергии – разность электроэнергии, отпущенной в электрическую сеть и полезно отпущенной потребителям. Технические потери электроэнергии – потери обусловленные физическими процессами передачи, распределения и трансформации электроэнергии, определяются расчетным путем. Технические потери делятся на условно-постоянные и переменные (зависящие от нагрузки). Коммерческие потери электроэнергии – потери, определяемые как разность абсолютных и технических потерь.
Для перемещения электрической энергии от мест производства до мест потребления не используются другие ресурсы, используется часть самой передаваемой энергии, поэтому ее потери неизбежны, задача состоит в определении их экономически обоснованного уровня. Снижение потерь электроэнергии - одна из задач энергосбережения. Классификация потерь включает в себя четыре составляющие.
1. Технические потери электроэнергии, обусловленные физическими процессами, происходящими при передаче электроэнергии по электрическим сетям и выражающимися в преобразовании части электроэнергии в тепло в элементах сетей.
2. Расход электроэнергии на собственные нужды, необходимый для работы технологического оборудования подстанций и жизнедеятельности обслуживающего персонала.
3. Инструментальные потери, определяются метрологическими характеристиками и режимами работы используемых приборов.
4. Коммерческие потери, обусловлены несоответствием показаний счетчиков оплате за электроэнергию потребителями и другими причинами в сфере организации контроля за потреблением энергии (т.е., в первую очередь, воровством).
Нагрузочные потери активной мощности в элементе сети с сопротивлением R при напряжении U определяются по формуле:
В большинстве случаев значение P (активная мощность) и Q (реактивная мощность) на элементах сети изначально неизвестны. Как правило, известны нагрузки в узлах сети (на подстанциях). Значения данных величин определяются посредством измерений по нормативным методикам, позволяющим определить данные параметры для различных периодов нагрузок - сезонных минимумов и максимумов.
Из формулы видно, что для снижения потерь мощности важно проводить мероприятия по уменьшению или ограничению потребления реактивной мощности потребителями.
