35.Расчет разомкнутых сетей при нагрузках, заданных токами.
Задано напряжение в конце линии . Известны (рис. 3.2, а) ток нагрузки , напряжение , сопротивление и проводимость линии ,. Надо определить напряжение , ток в продольной части линии , потери мощности в линии и ток
Расчет состоит в определении неизвестных токов и напряжений последовательно от конца линии к началу. Для определения токов и напряжений применяются первый закон Кирхгофа и закон Ома.
Будем использовать фазные напряжения и токи . Емкостный ток в конце линии 12, соединяющей узлы 1 и 2,

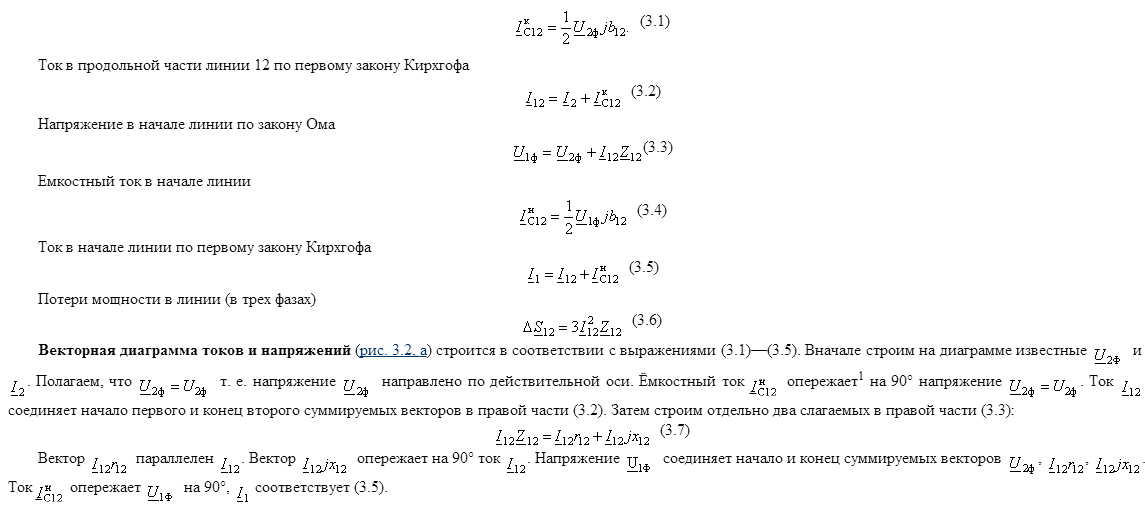

Р
ис. 3.2.

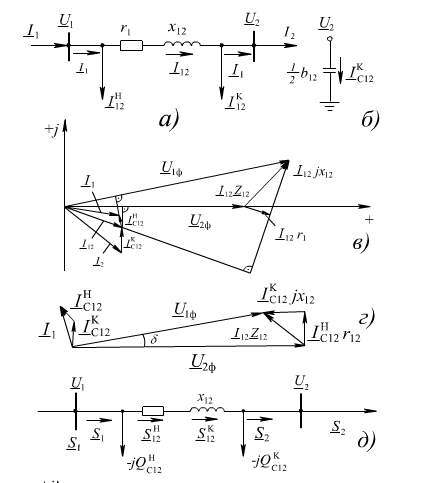

Расчет режима линии электропередач:
а—схема замещения; б—определение емкостного тока; в—векторная диаграмма для линии с нагрузкой: г — векторная диаграмма для линии на холостом ходу;
д
—схема
замещения линии для расчета при заданной
мощности нагрузки;

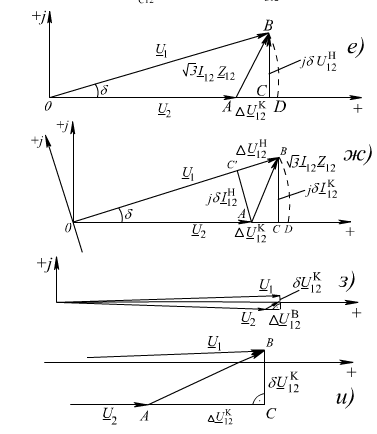

е— векторная
диаграмма напряжений в начале и в конце
линии при расчете по данным конца:
ж—векторная диаграмма линейных
напряжений в начале и в конце линии при
расчете по данным начала; з—векторная
диаграмма к примеру 3.2; и—увеличенное
изображение составляющих падения
напряжения для диаграммы з

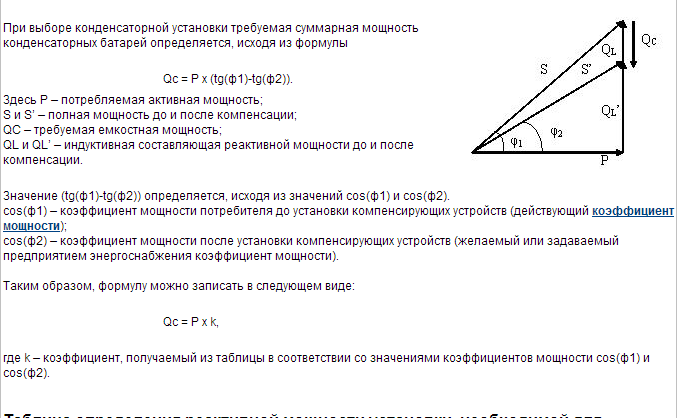

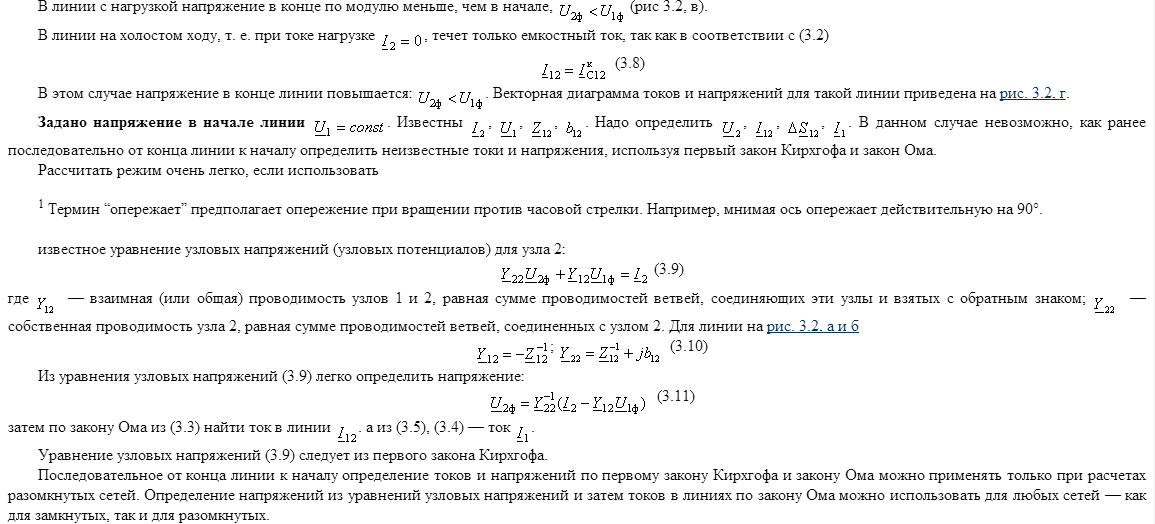

36.Выбор мощности ку.
Таблица определения реактивной мощности установки, необходимой для достижения заданного (желаемого) cos(ф).
Текущий (действующий) cos (ф) |
Требуемый (желаемый) cos (ф) |
|||||||||
0.80 |
0.82 |
0.85 |
0.88 |
0.90 |
0.92 |
0.94 |
0.96 |
0.98 |
1.00 |
|
Коэффициент K |
||||||||||
0.30 |
2.43 |
2.48 |
2.56 |
2.64 |
2.70 |
2.75 |
2.82 |
2.89 |
2.98 |
3.18 |
0.32 |
2.21 |
2.26 |
2.34 |
2.42 |
2.48 |
2.53 |
2.60 |
2.67 |
2.76 |
2.96 |
0.34 |
2.02 |
2.07 |
2.15 |
2.23 |
2.28 |
2.34 |
2.41 |
2.48 |
2.56 |
2.77 |
0.36 |
1.84 |
1.89 |
1.97 |
2.05 |
2.10 |
2.17 |
2.23 |
2.30 |
2.39 |
2.59 |
0.38 |
1.68 |
1.73 |
1.81 |
1.89 |
1.95 |
2.01 |
2.07 |
2.14 |
2.23 |
2.43 |
0.40 |
1.54 |
1.59 |
1.67 |
1.75 |
1.81 |
1.87 |
1.93 |
2.00 |
2.09 |
2.29 |
0.42 |
1.41 |
1.46 |
1.54 |
1.62 |
1.68 |
1.73 |
1.80 |
1.87 |
1.96 |
2.16 |
0.44 |
1.29 |
1.34 |
1.42 |
1.50 |
1.56 |
1.61 |
1.68 |
1.75 |
1.84 |
2.04 |
0.46 |
1.18 |
1.23 |
1.31 |
1.39 |
1.45 |
1.50 |
1.57 |
1.64 |
1.73 |
1.93 |
0.48 |
1.08 |
1.13 |
1.21 |
1.29 |
1.34 |
1.40 |
1.47 |
1.54 |
1.62 |
1.83 |
0.50 |
0.98 |
1.03 |
1.11 |
1.19 |
1.25 |
1.31 |
1.37 |
1.45 |
1.63 |
1.73 |
0.52 |
0.89 |
0.94 |
1.02 |
1.10 |
1.16 |
1.22 |
1.28 |
1.35 |
1.44 |
1.64 |
0.54 |
0.81 |
0.86 |
0.94 |
1.02 |
1.07 |
1.13 |
1.20 |
1.27 |
1.36 |
1.56 |
0.56 |
0.73 |
0.78 |
0.86 |
0.94 |
1.00 |
1.05 |
1.12 |
1.19 |
1.28 |
1.48 |
0.58 |
0.65 |
0.70 |
0.78 |
0.86 |
0.92 |
0.98 |
1.04 |
1.11 |
1.20 |
1.40 |
И т.д.
