19. Целевые характеристики космической системы наблюдения: Обзорность. Детальности.

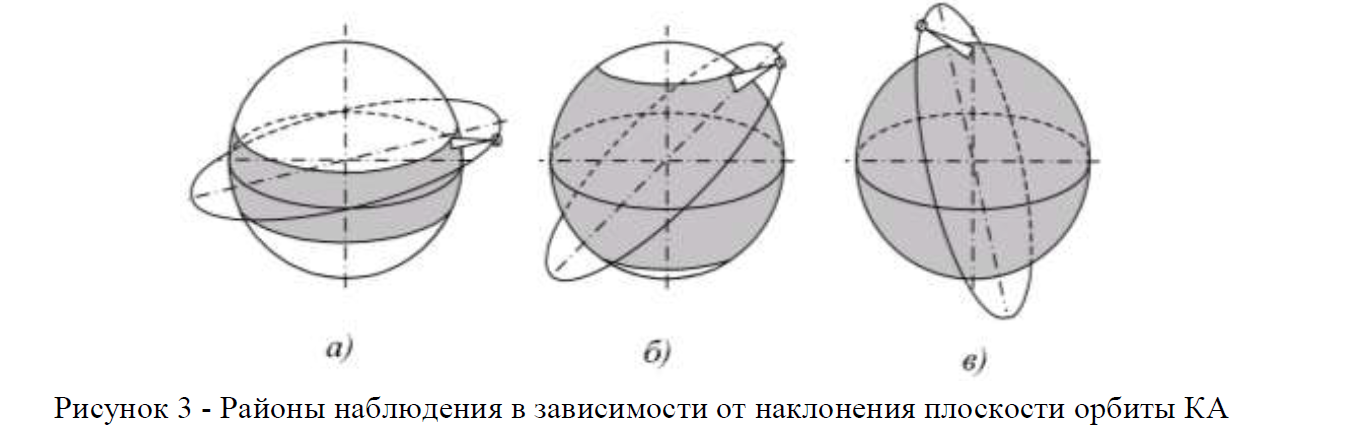

1. Обзорность космической системы наблюдения. На рисунке 3 представлены схемы,

иллюстрирующие возможные районы наблюдения по широте Земли (выделены темным фоном),

которые, в основном, зависят от наклонения плоскости орбиты космического аппарата, а также от

высоты орбиты. На этом рисунке а) и б) системы наблюдения с ограничениями по широте

наблюдаемых объектов; в) глобальная система наблюдения.

В КСН с ограниченной зоной наблюдения КА движутся по орбитам с углом наклона, значительно меньшим 90 градусов, как это схематично показано на рисунках 3а и 3б. В глобальных КСН космические аппараты движутся по орбитам с углом наклона близким к 90 градусам. Они имеют возможность снимать объекты наблюдения, расположенные в любой точке поверхности Земли, как это схематично показано на рисунке 3в.

20. Целевые характеристики космической системы наблюдения. Показатели периодичности наблюдения объектов. Показатели оперативности получения информации.

Показатели периодичности наблюдения объектов.

В качестве показателей периодичности рассматривается время между двумя соседними по времени полета КА попаданиями объекта наблюдения с заданными координатами в зону обзора летящего КА; Показатели периодичности КА наблюдения существенно зависят от баллистических характеристик орбитальной группировки, в частности от количества спутников, от организации схемы обзора земной поверхности, высоты полета, от характеристик оптических систем и др. На рисунке 2 представлена схема иллюстрирующая попадание объекта наблюдения в зону обзора КА.

Комплексная математическая модель для оценки показателей периодичности включает в

себя следующие частные модели:

модели для оценки факта попадания объекта наблюдения в зону обзора КА;

модели для построения области зоны обзора КА в плоской системе координат

имитационная модель для оценки оперативности подлета КА к объектам наблюдения с

учетом случайных моментов времени выдачи программы на съемку цели со случайными

географическими координатами объекта наблюдения.

Показатели оперативности получения информации.

Чаще всего в качестве показателя оперативности передачи видеоинформации на Землю используется время, прошедшее с момента получения снимка до момента входа в ближайшую по времени зону радиовидимости

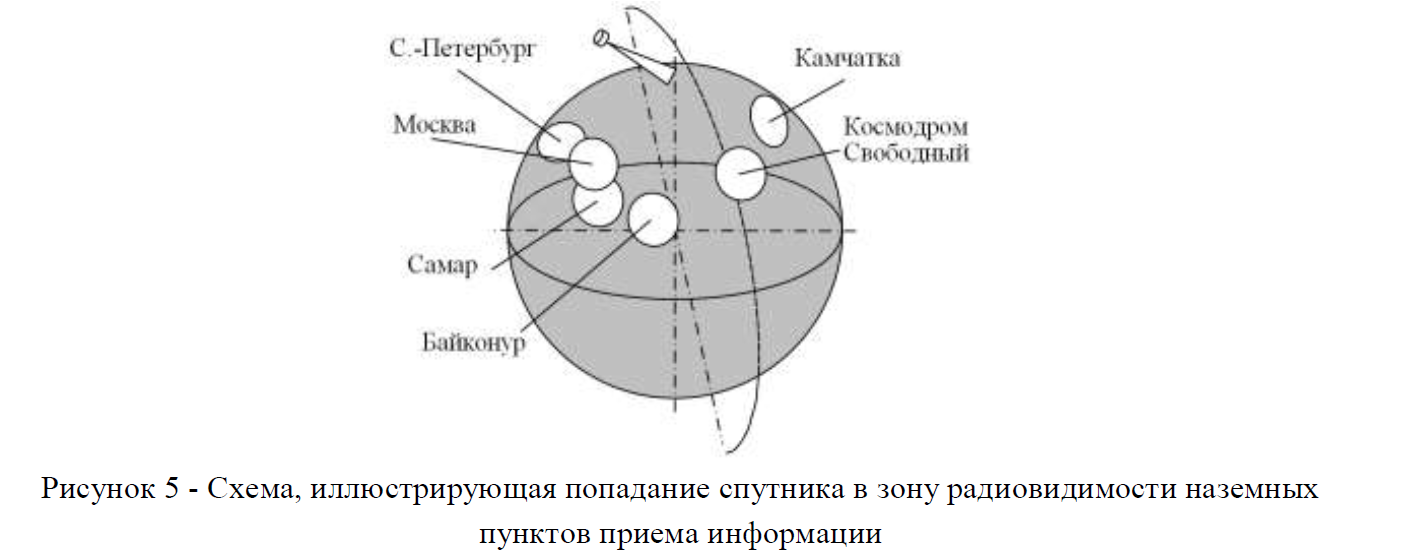

КА с наземного пункта приема информации. Схема, иллюстрирующая попадание спутника в зону радиовидимости наземных пунктов приема информации, показана на рисунке 5. Зоны радиовидимости обозначены светлыми кружками. Центры зон радиовидимости располагаются в определенных географических пунктах Земли, в которых имеются станции приема информации. Граница зоны радиовидимости может быть построена как геометрическое место точек на поверхности Земли, находясь над которыми спутник может иметь радиосвязь с наземным пунктом приема информации.

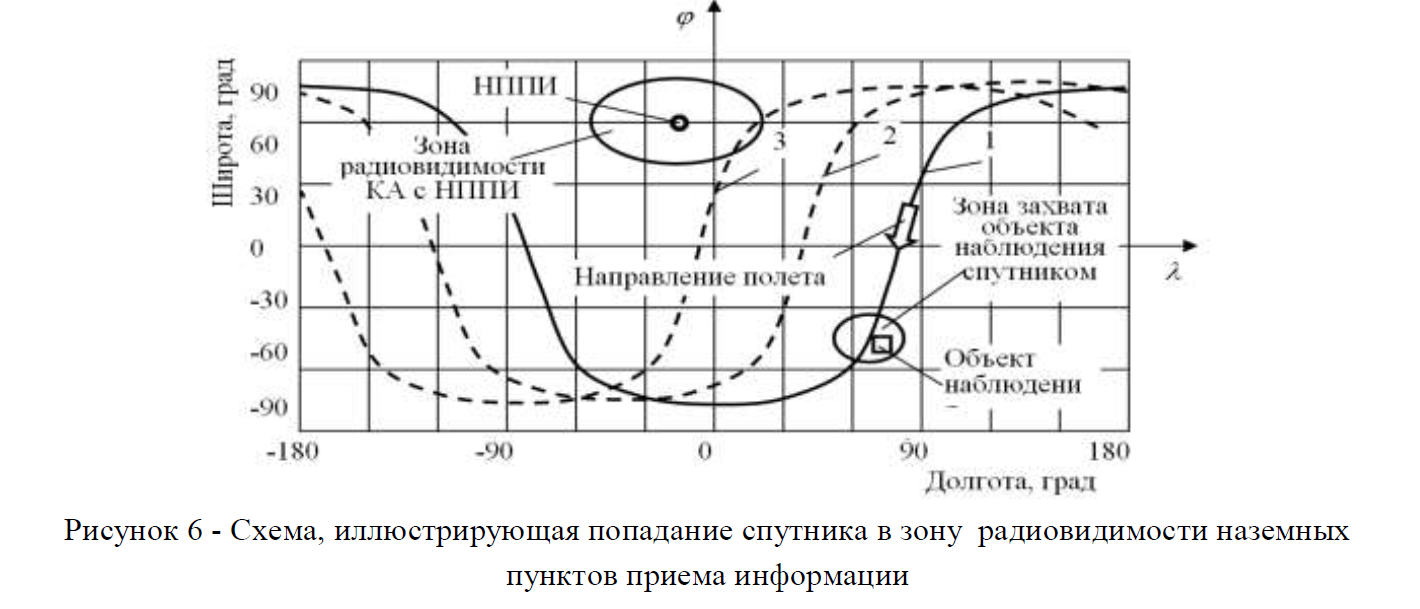

Схема, иллюстрирующая оперативность доставки видеоинформации с момента съемки

объекта наблюдения до момента попадания спутника в зону радиовидимости наземного пункта

приема информации (НППИ) на карте поясного времени приведена на рисунке 6. Схема

соответствует случаю, когда объект наблюдения был снят на первом витке, а видеоинформация

может быть передана только на третьем витке полета КА.

Комплексная математическая модель для оценки показателей периодичности включает в

себя следующие частные модели:

 модели для оценки факта «попадания» спутника в зону радиовидимости наземных пунктов

приема информации;

 модели для прорисовки в плоской системе координат зон радиовидимости КА с наземных

пунктов приема информации.
