1.Бортовой состав ка

КА

Бортовые системы

Элементы конструкции

Целевая аппаратура

Обеспечивающие системы

КБС

Системы управления движением

КСУД

Система электропитания

КСЭП

Система обеспечения теплового режима

КСОТР

Система приема и передачи информации

КСППИ

Бортовой Комплекс управления

КБКУ

2.Устройство оптической целевой аппаратуры ка дистанционного зондирования земли

При первом рассмотрении можно считать, что целевая оптическая аппаратура КА включает в свой состав: а) телескоп; б) устройство преобразования собранных отраженных лучей света(электромагнитных волн) в электронное изображение.

Телескоп (телескопический комплекс) - это устройство, которое включает в свой состав систему линз или нелинейных зеркал собирающих отраженные от наземного объекта лучи световых волн в концентрированный пучок света.

Устройством для преобразования собранных сконцентрированных лучей света в электронные изображения являются ПЗС-линейки и ПЗС-матрицы (ПЗС - прибор с зарядовой

связью).

3. Оптические схемы зеркальных телескопических комплексов для ка дзз:

В настоящее время для КА ДЗЗ используют зеркальные телескопы, так как с помощью зеркал можно обеспечить большую апертуру (диаметр) оптической системы и относительно малую длину телескопа при больших фокусных расстояниях.

На рисунке представлена оптическая схема телескопа с центральным расположением вторичного зеркала.

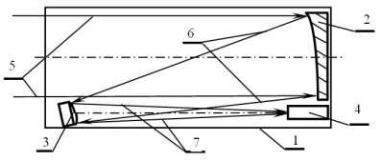

На рисунке представлена оптическая схема телескопа без затенения.

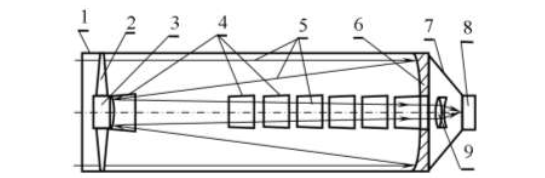

На рисунке представлена схема оптической системы с зеркалом переотражения.

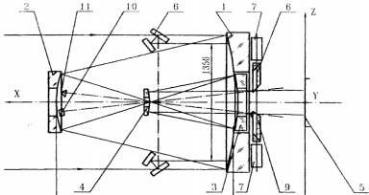

На рисунке представлена схема четырехзеркального телескопа с элементами подстройки.

1 -главное зеркало; 2 - вторичное зеркало; 3 - третье зеркало; 4 - четвертое зеркало; 5

- фокальная плоскость; 6 - пентагональный отражатель системы автоматической фокусировки; 7 -автоколлиматоры системы автоматической юстировки по углу и по длине; 8 и 9 – оптические насадки к автоколлиматорам; 10 и 11 - плоское контрольное зеркало и триппель-призма

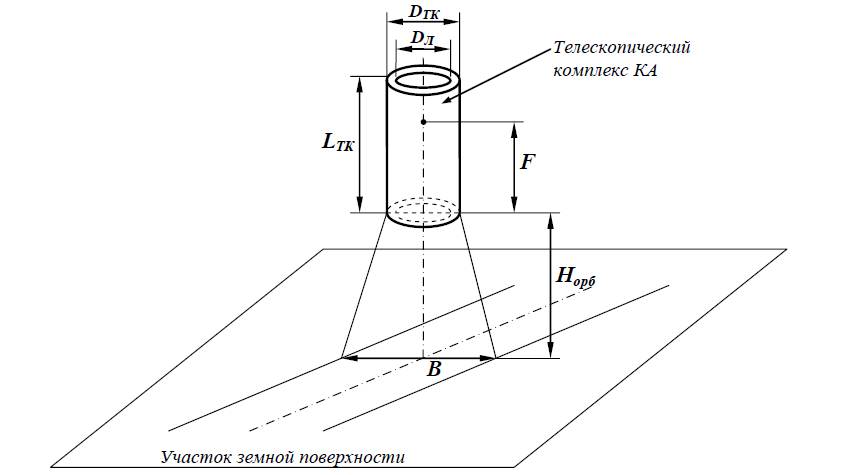

4. Расчет геометрических и массовых характеристик телескопического комплекса ка:

LТК - длина телескопического комплекса;

DТК - диаметр телескопического комплекса;

DЛ - диаметр оптического элемента телескопа (линзы или зеркала);

F - фокусное расстояние оптической системы телескопа;

H орб - высота орбиты КА;

B - ширина полосы обзора оптической аппаратуры КА ДЗЗ.

R - требуемое пространственное разрешение оптической аппаратуры (м);

1.Фокусное расстояние

2. Ширина ПЗС-матрицы

3.Диаметр оптического элемента

Кпр- коэффициент превышения диаметра оптической линзы над шириной ПЗС-матрицы

4.Определение диаметра оптического комплекса

Ктк- коэффициент превышения диаметра корпуса над диаметром оптического элемента.

5.Длина телескопа

Kf-коэффициент превышения длины телескопа над его фокусным расстоянием.

6.Обьем телескопического комплекса

7.Масса телескопического комплекса
