Выводы по главе

Мною был выбран балочный вид конструкции , так как для пешеходных мостов с небольшой длинной пролета он является наиболее выгодным в экономическом плане, и самым легко возводимым по сравнению с другими видами мостов .

Важно заметить, что данный проект не ограничивается только расчетами на прочность моста, так же упор сделан на дизайн строения и уместность возведения его в данном месте, дабы не нарушать архитектурный облик местности.

Я уверен в том, мой мост привнесет некую «изюминку» в облик города и станет одной из гордостей города.

2 Анализ существующих средств решения проблемы

В настоящее время существует множество программ, дающих возможность не только спроектировать какую-либо конструкцию, но и рассчитать ее на прочность и смоделировать дизайн. Рассмотрим эти программные обеспечения.

2.1 AdvanceConcrete

AdvanceConcrete - профессиональное моделирование железобетонных конструкций и автоматизированное создание рабочих чертежей.

AdvanceConcrete предназначен для инженеров и проектировщиков, и является специализированным приложением к AutoCAD для 3D моделирования железобетонных конструкций и автоматического создания чертежей общих видов, опалубочных чертежей и чертежей армирования. AdvanceConcrete предоставляет совершенную технологию проектирования с мощными средствами для быстрого размещения элементов конструкций, автоматического создания видов и схем армирования, а также революционную среду управления чертежами.

Моделирование должно быть точным, эффективным и быстрым, т.к. модель является главным компонентом процесса создания всех опалубочных чертежей и чертежей армирования, ведомостей и т.д. Для удобного моделирования AdvanceConcrete предоставляет обширную  библиотеку объектов (балки, колонны, стены, перекрытия, лестницы, фундаменты и проемы) с ассоциативными свойствами. Стоит начертить конструкцию на виде в плане и AdvanceConcrete, используя заданную высоту, добавит третье измерение и автоматически создаст нужные разрезы и изометрические виды. Имеющиеся автоматические функции позволяют создавать фундаменты, вставлять крыши и лестницы, дублировать целиком этажи, копировать и вставлять элементы и т.д. Программа позволяет также находить коллизии в модели и корректировать проемы для их устранения.

A dvanceConcrete автоматически создает виды в плане, разрезы и сечения, виды фасадов и изометрические виды на основе заданной модели. Также, предоставляет средства для автоматической маркировки и нанесения размеров для оптимизации процесса создания чертежей. Эти средства позволяют экономить время, т.к. при изменении модели производится автоматическое обновление всех чертежей, относящихся к данному проекту.

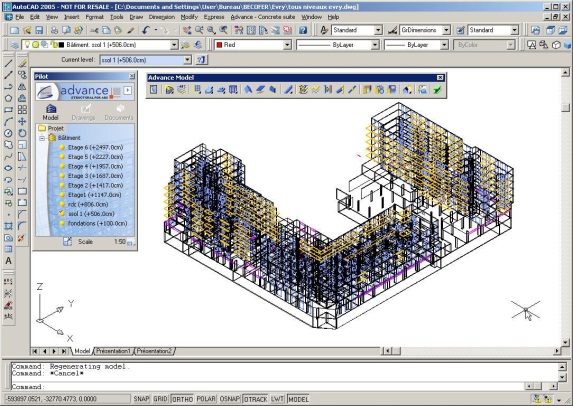

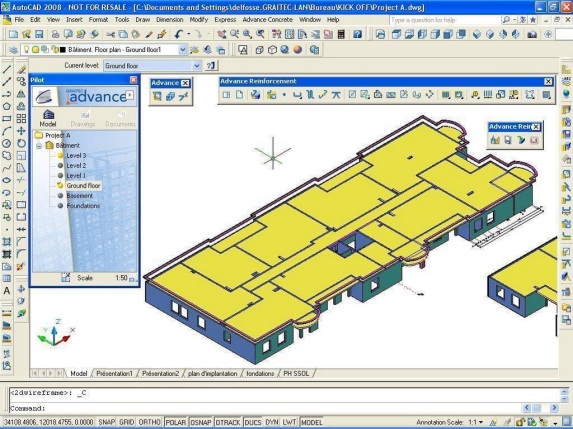

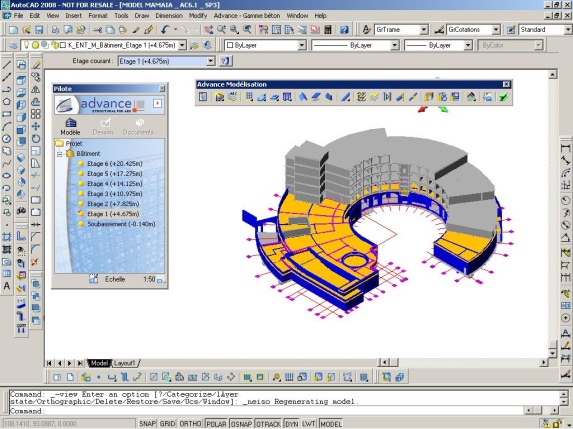

Р исунок 2.1 – Примеры работы AdvanceConcrete

AdvanceConcrete позволяет оценивать стоимость проектов с помощью ведомостей материалов, которые могут быть  созданы на основе модели на любом этапе процесса проектирования.

В AdvanceConcrete реализованы два уникальных способа осуществления армирования:

а) Параметрическое армирование: Элементу конструкции присваивается «стиль армирования», в котором задается количество элементов арматуры, диаметры элементов и расстояния между ними. AdvanceConcrete затем создает чертежи армирования. Элементы армирования привязываются к опалубке и обновляются при внесении изменений в модель. Армирование колонн, стен, фундаментов, лестниц производится автоматически.

б) Вычерчивание арматуры: Обширная библиотека арматуры (прутки, прямоугольные и круглые хомуты и т.д.) позволяет армировать конструкции, начерченные на 2D планах. AdvanceConcrete позволяет точно задавать защитный слой бетона, диаметр арматуры, радиусы загибов. Кроме того, AdvanceConcrete производит раскладку сеток и оптимизацию их раскроя. Средства трехмерной визуализации армирования позволяют контролировать раскладку арматуры и находить коллизии.[17]
