2. Прилад приймально-контрольний пожежний "прометей-02"
2.1. Робота ппкп

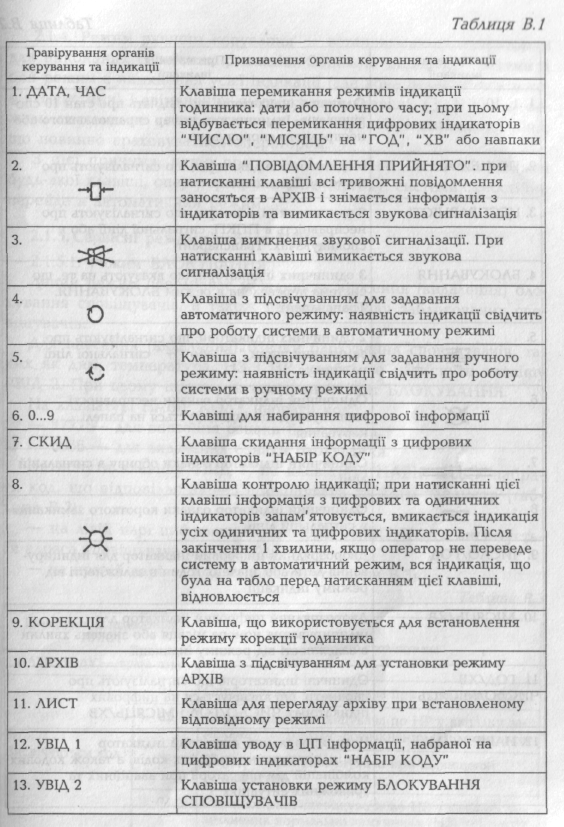

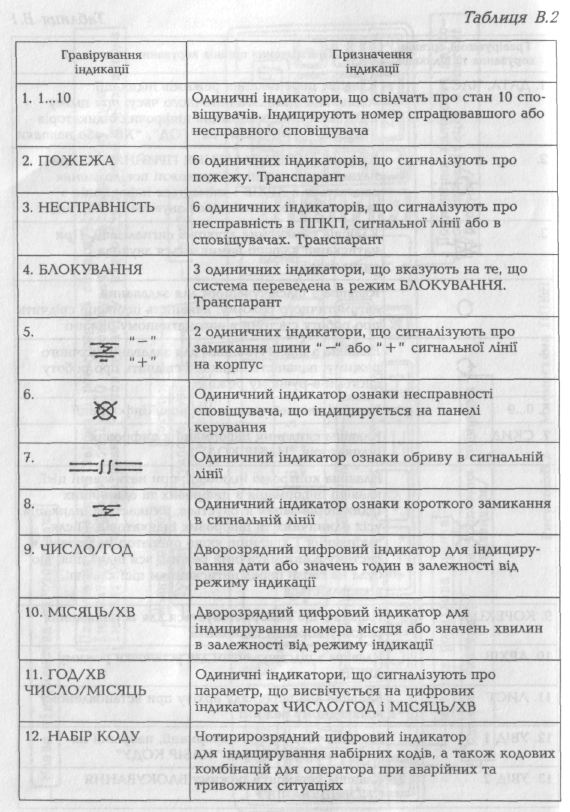

Мнемосхема панелі керування та індикації зображена на рисунку В.2. Призначення органів керування та індикації приведено в таблицях В.1 і В.2.
ППКП має два основні режими роботи: автоматичний та ручного керування.
Автоматичний — режим роботи ППКП, встановлюється відразу після виконання циклу ввімкнення живлення системи. Ознакою переходу системи в цей режим є ввімкнення п
ідсвічування клавіші (підсвічування клавіші повинно бути вимкнуто). При цьому система забезпечує:
б
езперервний,
циклічний опит незаблокованих
сповіщувачів;
роботу системи поточного часу та дати;
при появленні тривожної ситуації — видачу на панель індикації інформації про місце і причину тривоги (несправності), а також ввімкнення звукової сигналізації;
ввімкнення, через кожну годину, автоматичної самоперевірки усієї системи.
В цьому режимі активними є тільки клавіші 1...5 (таблиця В.1). При отриманні повідомлення про спрацювання сповіщувача за параметром "дим", "температура", "НЗ", "НР" ППКП:
заносить до себе в пам'ять (АРХІВ) адресу сповіщувача, його параметр, по якому отримана ненорма, а також поточні час та дату;
вмикає індикацію ПОЖЕЖА;
вмикає звукову сигналізацію;
індикує на панелі розміщення сповіщувачів, який із них спра цював;
на лівій парі цифрових індикаторів НАБІР КОДУ — адреса спрацювавшого сповіщувача;
на правій парі цифрових індикаторів НАБІР КОДУ — код па раметра, по якому отримано тривожне повідомлення (таблиця В.З).
Д
ля
вимкнення звукової сигналізації оператор
повинен натиснути
клавішу а для підтвердження прийняття
повідомлення — клавішу
Після натискання останньої клавіші з індикатором ПОЖЕЖА, 1...21 і НАБІР КОДУ знімається, раніше зафіксоване оператором, тривожне повідомлення і висвічується нове, якщо воно було зафіксовано системою.
Ознакою надходження нового повідомлення є ввімкнення звукової сигналізації, яка може бути знята тільки після його виклику на індикацію.
При отриманні повідомлення про несправності сповіщувача система:
— заносить до себе в АРХІВ адресу сповіщувача, код його не справності, а також поточний час та дату;
- вмикає індикацію НЕСПРАВНІСТЬ;
— вмикає звукову сигналізацію;
індицирує на мнемосхемі вагона місцезнаходження спрацю вавшого сповіщувача;
вмикає індикацію .
Подальші
дії оператора аналогічні приведеним
для випадку прийняття
тривожного повідомлення.
2.1.4. Режим ручного керування — встановлюсться оператором для виконання сервісних режимів. Ознакою переходу системи в цей режим є вимкнення усієї індикації (але вона залишаїться в пам’яті системи) і ввімкнення підсвічування клавіші. В цьому режимі система не контролює стан сповіщувачів і сигнальної лінії, що повинно враховуватися оператором.
З цієї причини, якщо протягом 1 хвилини, після натискання будь-якої клавіші, оператор не натисне чергову, система самостійно перейде в автоматичний режим.
