1.3Уровни и структура энергопотребления предприятия

Источником питания для предприятия является главная понизительная подстанция, которая в свою очередь запитана от подстанций «Кунарская» расположенной на территорий «Сухоложского цементного завода». Напряжение линий питания предприятия составляет 6 кВ, это же напряжение распространяется с головной на последующие подстанций завода где в конечном итоге преобразуется в напряжение 380 В либо идет непосредственно к потребителям энергии. Основными и самыми мощными потребителями электроэнергии являются дуговые и индукционные печи, а так же асинхронные двигатели с короткозамкнутым ротором, все эти потребители достаточно беспроблемно переносят мелкие перепады напряжения до 5% и не предъявляют больших требований к качеству электроэнергии, дополнительных фильтров и стабилизационного оборудования на головной подстанций не имеется.

На предприятии имеются потребители электроэнергии большой мощности с собственным компенсирующим оборудованием, на их долю приходится от 50% до 70% потребляемой энергии.

Освещение осуществляется дуговыми ртутными лампами и лампами накаливания, освещение уличных территорий осуществляется газоразрядными прожекторами и лампами накаливания, на освещение приходится от 5% до 7% потребляемой энергии. В зимний период производственный цех обогревается электронагревательными установками, которые потребляют от 10% до 15% энергии.

Энергосистема предприятия классифицируется как потребляющая сеть первой категории, так как в основном производстве имеются  электроприемники, перерыв в работе которых может привести к тяжелым последствиям: крупному материальному ущербу, порче технологического оборудования, массовому браку в производимой продукции, сбою  в сложном технологическом процессе. Мерой защиты от аварийного сбоя питания предприятия является схема питания головной подстанций с двумя параллельно включенными и независимо работающими трансформаторами.

Мерами принимаемыми для экономий электроэнергии на предприятий можно отметить отключение малоиспользуемых потребителей электроэнергии, отключение половины осветительных установок в неработающих и складских пролётах производственного цеха, своевременный контроль за состоянием электроустановок во избежание аварийных ситуаций и коротких замыканий.

Энергосистема предприятия защищена от ударов молний, на ГПП для линий электропередач такой защитой выступают разрядники, на остальной территорий завода защитой от молний выступают громоотводы. Заземление электроустановок осуществляется через полноценную систему подземных заземляющих контуров. Зануление применяется для некоторых электроустановок.

Основное рабочее электропитание 6кВ осуществляется с двух высоковольтных распределительных подстанций РП-1 и РП-18, которые в

свою очередь запитаны с ГПП.

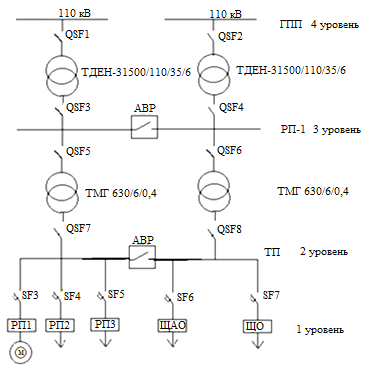

Уровни и структура энергопотребления цеха показана на рисунке 1.2.

Рисунок 1.2 - Уровни и структура энергопотребления цеха

1.4 Структура управления энергохозяйством цеха

Схема управления энергохозяйством ОАО «Сухоложскцемент» представлена на рисунке 1.3.

Зам. начальника цеха
Мастера смен		Энергетик цеха
	Рабочие цеха (электромонтеры)

Рисунок 1.3-Структура управления энергохозяйством

Ниже подробнее рассматривается каждое звено структуры управления электрохозяйством электромеханического цеха.

Зам. начальника цеха выполняет следующие функции:

• подбор кадров рабочих и служащих, их расстановка и целесообразное

использование;

• повышение квалификации рабочих и служащих цеха;

• контроль за соблюдением работниками правил и норм охраны труда и техники безопасности;

• осуществление руководства производственно-хозяйственной деятельностью цеха;

• координация работы мастеров и цеховых служб;

• учет, представление установленной отчетности.

Мастер смены выполняет следующие функции:

• обеспечение максимального использования производственных мощностей, полной загрузки и правильной эксплуатации оборудования, производительной работы всех рабочих участка (бригады) на протяжении всей смены;

• обеспечение своевременной подготовки производства материалами, полуфабрикатами, инструментом, приспособлениями, технической документацией и др. и равномерной работы участка (бригады) в соответствии с установленным заданием;

• систематическая проверка выполнения заданий бригадами и отдельными;

• рабочими, своевременное устранение возникающих неполадок,

мешающих нормальному ходу производственного процесса;

• контроль за правильным и своевременным оформлением первичных документов в части приема и выдачи работы;

• систематическая проверка состояния оборудования и ограждений, инструктаж рабочих и проверка их знаний правил техники безопасности, промышленной санитарии, пожарной безопасности и правил пользования индивидуальными средствами защиты, контроль за соблюдением рабочими правил и инструкций по охране труда и технике безопасности;

• обеспечение строжайшего соблюдения работающими трудовой и производственной дисциплины, чистоты и порядка на рабочих местах.

Энергетик цеха выполняет следующие функции:

• обеспечивает бесперебойное снабжение цеха электроэнергией, надежной работой всех видов связи в цехе;

• обеспечивает надежную и безопасную работу электроустановок цеха, выполняет требование директивных материалов по вопросам их эксплуатации и ремонта;

• обеспечивает контроль за правильным и своевременным оформлением ремонтной, эксплуатационной и оперативной документации;

• обеспечивает рациональное расходование электроэнергии.

Рабочие цеха (электромонтеры) выполняют следующие функции:

• производят монтаж новых электрических сетей;

• проводят планово-предупредительный мелкий и текущий ремонт;

• электрической части оборудования согласно графика ППР;

• выявляют причины износа, принимает меры по их предупреждению и устранению;

• обеспечивают правильную эксплуатацию, своевременный качественный ремонт в соответствии с инструкциями по техническому обслуживанию, действующими техническими условиями и нормами и обслуживание трансформатора и электрических сетей предприятии;

• ликвидируют неисправности в работе электротехнических устройств, их ремонт, монтаж и регулировку;

• соблюдают правила внутреннего распорядка цеха и режима работы;

• обеспечивают поддержание исправного состояния, безаварийную и надежную работу обслуживаемых устройств и электрооборудования;

• соблюдают правила охраны труда, техники безопасности и пожарной безопасности, согласно действующих инструкций.
