ВСТУП

На сьогоднішній день є актуальним питання зберігання овочів та фруктів,оскільки значна частина їх пропадає унаслідок неможливості використання їх за такий короткий проміжок часу .Також є потреба у збереженні овочів на осінній та зимовий період року.Одним із найкращих методів зберігання овочів - це збереження овочів у регульованому газовому середовищі.

Регульована атмосфера для зберігання овочів і фруктів

Регульована атмосфера ( РА) (Сontrolled Atmosphere ) або Регульоване газове середовище (РГС ) - це штучно створена атмосфера , де концентрація газів відрізняється від природньої ( кисень 21 % азот 78 % вуглекислий газ 0.03 % і т . д.). Вид технології і склад Регульованої Атмосфери ( газового середовища ) вибирається залежно від виду овоча або фрукта , від поставлених завдань зберігання , температурного режиму , відносної вологості , та інших факторів.

Технологія Регульованої Атмосфери - це одна з найбільш прогресивних , сучасних технологій зберігання овочів і фруктів.

Вплив кисню і вуглекислого газу на зберігання овочів і фруктів

Змінюючи концентрацію кисню , вуглекислого газу або іншого газу , можна впливати на тривалість зберігання овочів і фруктів ,а також , зберігати якість і смак плодів ,набір вітамінів і інших речовин ,корисних і необхідних для здоров'я людини. Але і вуглекислий газ , і кисень ,можуть завдавати шкоди продуктам. Тому дуже важливо правильно і професійно спроектувати обладнання для створення і підтримки регульованого газового середовища .

Вуглекислий газ овочі та фрукти

Підвищений вміст в атмосфері сховища вуглекислого газу ( СО2) , викликає зупинку дозрівання плодів , уповільнення і гальмування різних хімічних реакцій , зменшує дію етилену , завдяки чому нівелюються багато негативних процесів в рослинах , і зберігається м'якість і колір овочів і фруктів.

Кисень і овочі та фрукти

Знижений вміст в атмосфері сховища кисню ( О2) , уповільнює дихання плодів , зменшує інтенсивність процесів окислення , призупиняє дозрівання овочів і фруктів , збільшує термін зберігання агропродукціі .

Історія застосування зміненої атмосфери для зберігання овочів і фруктів

Давно відомо , що на стан і якість зберігання овочів і фруктів кардинальний вплив має газове середовище зберігання , а точніше склад повітря , в якому знаходяться плоди. Єгиптяни , фінікійці , перси , греки і римляни , всі стародавні цивілізації мали свої технології та свій досвід маніпуляцій з повітряним середовищем для зберігання плодів.

З початку 19 століття , цей напрям став набувати наукові рамки. Француз Бернард зробив кілька важливих відкриттів. Розуміння того факту , що при зберіганні плоди споживають кисень ( а за відсутності кисню призупиняється процес дозрівання плоду) і виробляють вуглекислий газ .

Усі наступні десятки років , до кінця 19 - початку 20 століття , винахідники експериментували з вмістом кисню і вуглекислого газу в атмосфері ховища овочів і фруктів. І деякі досягали відмінних результатів . У США , це дослідники Найс , Р.Тетчер , Н.Буз . Головним результатом їхніх спостережень і відкриттів можна вважати доказ того , що вміст вуглекислого газу в атмосфері сховища овочів або холодильної камери для плодоовочевої продукції , має сильний вплив на тривалість зберігання і якість збережених овочів і фруктів. У деяких дослідах , вдавалося в кілька разів збільшити термін збереження свіжих яблук , малини , смородини тощо

У 20-му столітті , остаточно склався науковий підхід до дослідження регульованої атмосфери при зберіганні плодоовочевої продукції. Англійці Ф.Кідд і С.Веста , американець Р.Смок до 2 -ї Світової війни , та італієць Бономі , після війни - ось ідеологи сьогоднішньої технології зберігання овочів і фруктів у регульованому атмосфері ( регульованому газовому середовищі) .

Завдяки вищепереліченим ентузіастам досліджень в області зберігання плодоовочевої продукції , та іншим відомим і невідомим гідним людям , нам стали відомі факти , які стали сьогодні аксіомами при зберіганні в атмосфері з регульованим складом.

Технології створення регульованого газового середовища

Найбільш популярні кілька технологій застосування регульованої атмосфери для зберігання:

Регульована газова середу з ультранизьким вмістом кисню ( менше 1-1,5 %) ( Ultra Low Oxygen - ULO ) і вмістом вуглекислого газу (0-2 %). При зберіганні в атмосфері з таким низьким вмістом кисню , овочі фрукти зберігаються твердими і свіжими..

Регульована атмосфера з традиційним вмістом кисню (3-4%) і вуглекислого газу (3-5%) ( Traditional Controlled Atmoshhere - TCA ) . При зберіганні в атмосфері з таким низьким вмістом кисню , овочі фрукти зберігаються твердими і свіжими.

Регульована газова середу з технологією шокової обробки плодів вуглекислим газом ( шокової терапії СО2). Концентрація вуглекислого газу в регульованій атмосфері , при цьому , досягає 30 %. Плоди , після збору врожаю і перед зберіганням , поміщають в газове середовище з таким високим вмістом вуглекислого газу , для уповільнення процесів гниття , збереження плодів у свіжому вигляді.

Регульована атмосфера з надшвидким зниженням рівня кисню (Initial Low Oxygen Stress - ILOS ) . Зниження рівня кисню відбувається за короткий час (години ) з нормальною концентрації до 5 %. Дозволяє досягти хороших результатів при зберіганні яблук , груш і т.п.

Регульована газова середу з швидким зменшенням концентрації кисню ( Rapid Controlled Atmosphere- RCA).

Регульована атмосфера з технологією зменшення рівня етилену ( Low Ethylene Controlled Atmoshere -LEGA) . Ця технологія регульованого газового середовища в овочесховище дозволяє призупинити процес дозрівання овочів і фруктів , наприклад апельсинів , бананів , лимонів і т.д. А також , технологія LEGA дозволяє захищати плоди,від негативного впливу етилену .

Проектування Регульованою Атмосфери

Важливу роль при проектуванні системи регулювання складу атмосфери плодоовочевих сховищ , відіграє вибір правильної схеми холодильного обладнання та системи вентиляції. Регульована атмосфера створюється за допомогою спеціального і індивідуально підібраного і скомпонованого обладнання.

Генератор азоту

До складу устаткування для створення Регульованою газового середовища можуть входити:

система керує режимами зберігання продуктів харчування , яка управляє обладнанням на підставі показників рівня кисню , вуглекислого газу , температури , вологості і т.д. , для підтримки необхідних умов для тривалого зберігання овочів і фруктів ;

генератор азоту ( N2) , за допомогою якого знижується рівень кисню. Являє собою мембранну або адсорбційну установку;

адсорбер вуглекислого газу ( СО2) , за допомогою якого видаляється зайвий вуглекислий газ, що виробляється плодами , і підтримується необхідний рівень вуглекислого газу в сховищі ;

адсорбер діоксиду сірки ( SO2) , за допомогою якого видаляється сірчистий ангідрид (SO2) , використовуваний для знищення хвороботворної середовища , наприклад , для зберігання винограду ;

адсорбер каталітичний конвертер етилену , який використовується для технології LEGA.

газоаналізатори (система газового аналізу атмосфери сховища ) які дозволяють вимірювати концентрацію кисню ( О2) і вуглекислого газу (СО2).

А також , холодильні камери , приміщення , овочесховища , де застосовується технологія регульованої атмосфери , повинні бути герметичними. Тому , важливу роль відіграють двері в камеру або овочесховище , які повинні забезпечувати герметичність.

Вартість обладнання для Регульованою Атмосфери , при будівництві нового овочесховища , складає приблизно , 10 % -15 % від загальної вартості проекту.

Для овочів і фруктів , ягід і квітів , зберігання в Регульованій Атмосфері (РА ) або в регульованому газовому середовищі (РГС ) подовжує термін зберігання , зберігає свіжість і смак плодоовочевої продукції. Застосування регульованої атмосфери для зберігання винограду , апельсинів , лимонів , ківітів , яблук , груш , помідорів , капусти дає дуже хороші результати. Тому , на сьогоднішній день , будівництво нових холодильників або овочесховищ , або реконструкція та модернізація існуючих , передбачає застосування Регульованого газового середовища для довготривалого зберігання плодоовочевої продукції.Отже передімною стоїть задача розрахувати ПВП для вимірювання CO2 в овочесховищах.

1 Обгрунтування вибору анаЛіТичних довжин хвиль та матеріалів для оптичних елементів пвп

1.1 Обгрунтування вибору робочої і опорної довжини хвиль

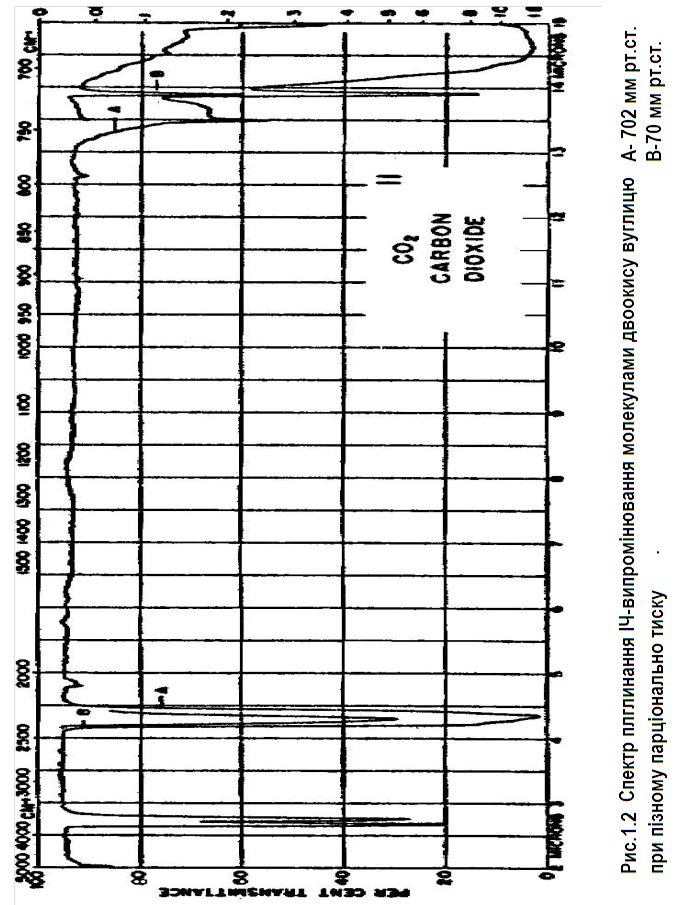

Розглянувши та проаналізувавши спектир поглинання C02 ( рис 1.2) ,вибираємо аналітичну довжину хвилі для робочого каналу,яка дорівнює 4,27мкм.

Аналітична довжина для опорного каналу повинна задовольняти наступним вимогам :

1.На довжині хвилі опорного каналу повинно бути відсутнє поглинання компонентів газової суміші що не аналізується;

2.На довжині хвилі опорного каналу повинно бути відсутнє поглинання компонентів газової суміші що аналізується(СО2 );

3.Довжина хвилі опорного каналу повинна бути по можливості ближче до довжини хвилі робочого каналу для зменшення хроматичної аберації оптичних елементів.

Проаналізувавши спектральну характеристику газів які знаходяться в овочесховищах бачимо ,що основні компоненти не мають смуг поглинання в околі довжини хвилі 3,9 мкм.

В цьому випадку ,якщо опорна довжина хвилі приймається рівною 3,9 мкм. То не вимірювані компоненти не будуть спотворювати результати вимірювання концентрації CO2 .Таким чином на підставі аналізу спектрів

пропускання вибираємо довжини хвиль:для робочого каналу =4,27мкм,

для опорного каналу =3,9мкм.

1.2 Обгрунтування вибору матеріалів оптичних елементів

На підставі аналізу оптичних елементів з врахуванням таких важливих характеристик як пропускання в робочому спектральному діапазоні ,велечини показника заломлення ,стійкість до впливу вологи ,твердість,

Ізотропність та інших властивостей,було встановлено що:

-різні марки безкисневого халькогенідного скла містять отруйні домішки

та мають високий показник заломлення.Це ускладнює організацію їх механічної обробки і потребує нанесення коштовних просвітлюючих покрить;

-оптичні кристали хлориди та фториди також мають вагомі недоліки ,

гігроскопічність та розчиність у воді ,механічну та оптичну неоднорідність ,низку твердість;

-напівпровідникові кристали германію і кремнію мають високі показники заломлення і їх вартість є досить високою;

Найкраще для нашого випадку підходять оптичні мареріали,які виготовляють методом вакуумного пресування при високих тисках та температурах.Одержані таким чином матеріали добре пропускають випромінювання і в інфрачервоній області ,легко механічно обробляються ,мають високу здатність витримувати механічні удари.

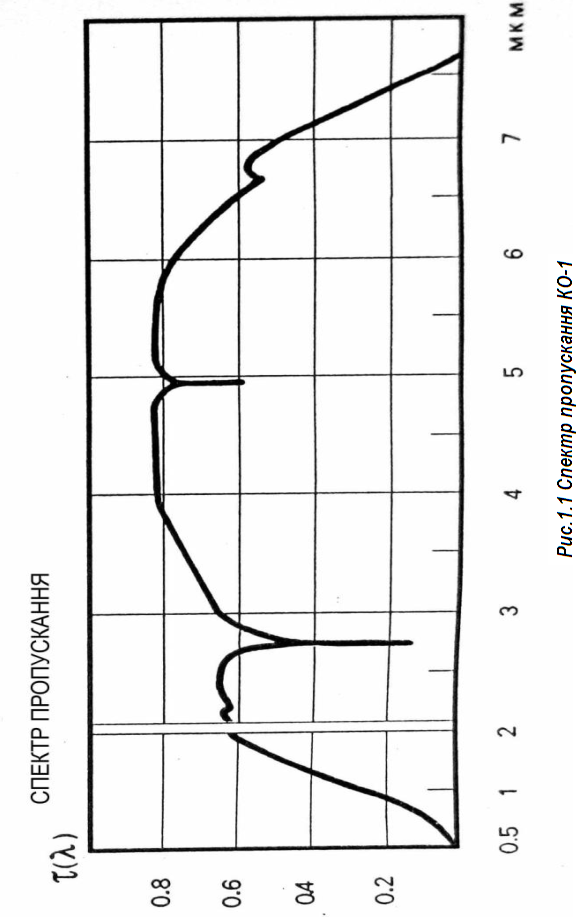

Найбільш придатним для використання в якості матерялу для лінз та вікон кювети є оптична кепаміка КО-1 ОСТ 3-1471-72,область прозорості якої від 2 до 7мкм (рис 1.1).

2 Обгрунтування вибору вимірювальної схеми

Вимірювальні схеми поділяються на 5 груп:

  1. Однопроменева одноканальна схема;

  2. Двопроменева одноканальна;

  3. Однопроменева двоканальна;

  4. Двопроменева двоканальна;

  5. Багатоканальні

Була обрана однопроменева двоканальна схема, тому що вона має певні переваги в порівнянні з іншими.

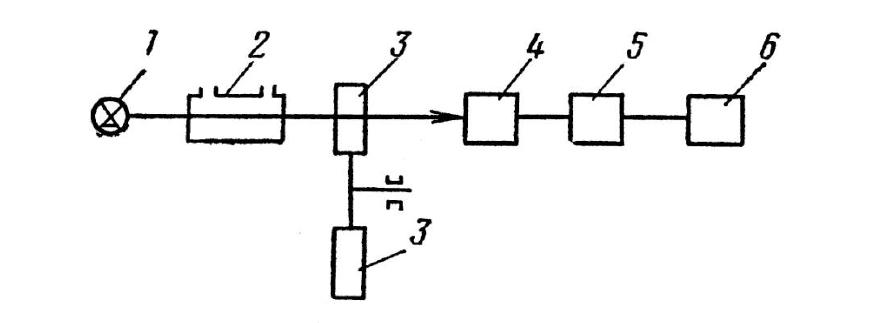

Рис.2.1 Однопроменева двоканальна схема

Елементи:

  1. Джерело випромінення;

  2. Кювета;

  3. Світлофільтри (робочий, опорний)

  4. Приймач випромінення;

  5. Перетворювач електричного сигналу;

  6. Пристрій реєстрації.

До переваг слід віднести модуляцію потоку випромінювання одночасно із зміною світлофільтрів, простоту оптичної схеми, виключення впливу забруднень не тільки кювети, але й всіх елементів оптичної схеми. Суттєвим недоліком схеми можна вважати трудності в реалізації оптичної компенсації.
