57. Особенности водозаборов на судоходных реках.

58. Эксплуатация водозаборов поверхностных вод.

Опыт эксплуатации водозаборных сооружений свидетельствует, что имеющие место затруднения в их работе связаны с шуголедовыми помехами, завалом водоприемных устройств наносами, захватом в них воды с повышенным содержанием водной растительности, сора и планктона, и др [2].

При заборе воды из источников, имеющих рыбохозяйственное значение, следует предусматривать рыбозащитные устройства.

Дополнительно для защиты водоприемных отверстий от плавающего сора, шуги, а также для отвода молоди рыб из зоны водозабора перед водоприемником могут устанавливать запани или устраивать пневмозавесы.

Для предотвращения заиления водоприемного колодца взвешенными наносами, поступающими вместе с водой и выпадающими в осадок вследствие резкого уменьшения скорости движения воды, колодец должен быть оборудован устройствами для их удаления – эжекторами, всасывающими водоводами грязевых насосов, приямками, а при больших расходах – взмучивающими водоводами.

К мероприятиям, способствующим защите водозаборных сооружений от шуголедовых помех, можно отнести:

– установку перед зоной водозабора водоприемника плотов, запаней;

– обогрев решеток в окнах водоприемников;

– покрытие стержней решеток криофобным материалом;

– сброс у водоприемника теплой воды в период шуголедовых помех при наличии у водопотребителя сбросных вод требуемого качества;

– очистку решеток в окнах водоприемника (ручная, механическая, обратным током воды);

– устройство перед зоной водозабора пневмозащиты;

– снижение скорости входа в водоприемник до 0,05 м/с.

В зависимости от выявленных факторов, местных условий водоема и типа водоприемника шуголедовые помехи, вызванные попаданием переохлажденных масс воды из прибойных зон к месту водозабора, можно устранить или ослабить с помощью следующих мероприятий:

– переносом водоприемных устройств за пределы зоны действия сосредоточенных течений, выходящих из прибойных зон;

– установкой дополнительных конструктивных элементов – бун, шпор, растекателей и т. д., позволяющих отклонить упомянутые течения от места расположения водоприемных устройств;

– электрообогревом входных решеток и водоприемника;

– сбросом теплой воды в зону водозабора.

На водозаборных сооружениях, водоприемники которых удалены от берега, импульсная промывка с последующим обратным током воды является одним из наиболее надежных профилактических мероприятий, обеспечивающих освобождение водоводов, водоприемника и сороудерживающих решеток от шугольда и сора.

59. Конструкции решеток и сеток водозаборов поверхностных вод.

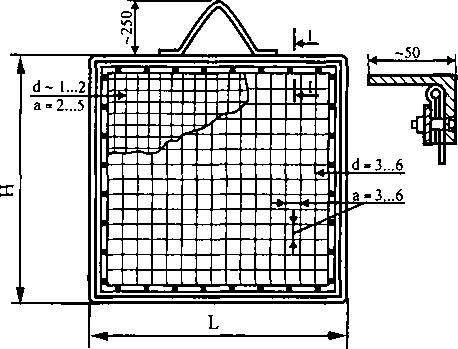

Основное назначение сеток - предварительная механическая очистка воды источ­ника от взвесей и планктонных образований, прошедших через решетки сооружения. Сетки устанавливаются в береговых колодцах водозаборов

Сетки вращающиеся (рис. 7.8) представляют собой каркас, на котором закрепле­ны два барабана - верхний приводной и нижний ведомый. На барабаны натянута лента, состоящая из отдельных, соединенных между собой шарнирно звеньев - плоских сеток

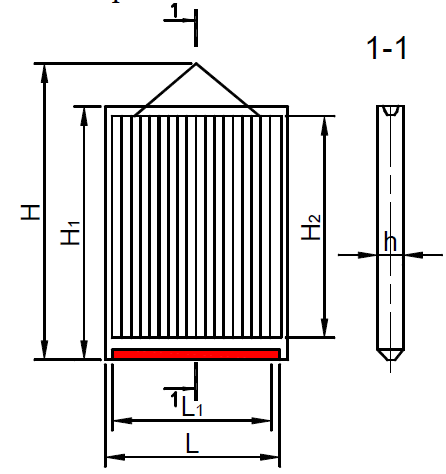

Водоприемные окна береговых водозаборов и входные отверстия оголовков водо­заборов руслового типа оборудуются решетками, основное назначение которых - извле­чение из воды плавающего сора (водной растительности, тины, листьев деревьев и т.п.). Решетки съемные представляют собой металлическую раму, сваренную из угло­вой стали или швеллера с металлическими стержнями из круглой или полосовой стали, расположенные вертикально с прозорами в свету 50-100 мм
