3.Судовые устройства, средства и системы

3.1. Рулевое устройство

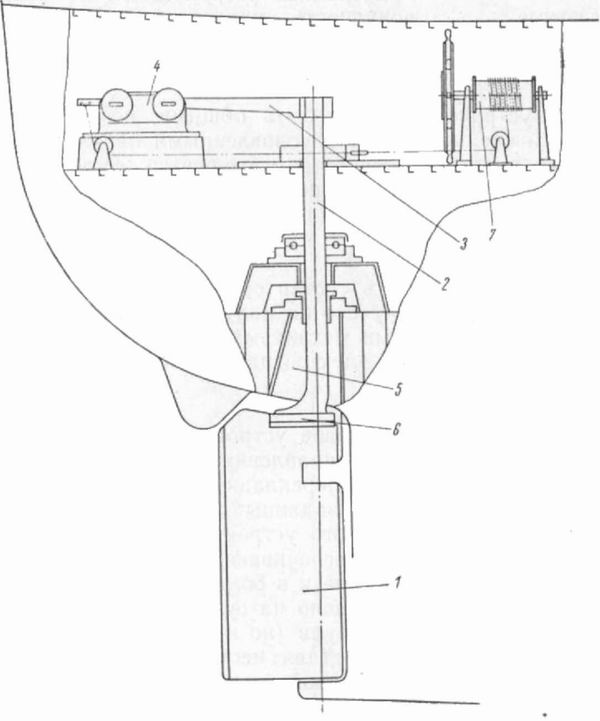

Рулевое устройство. 1 — перо руля; 2 —баллер; 3 — румпель; 4 — рулевая машина с рулевым приводом; 5 —гельмпортовая труба; 6 — фланцевое соединение; 7 — ручной привод.

Все движущиеся части рулевого устройства (рулевой машины, валиковой проводки и штуртроса, румпельного устройства) в местах возможного пребывания людей должны быть ограждены съемными щитами или кожухами и закреплены.

Штурвальное колесо ручного привода рулевого устройства по концам ручек должно быть защищено ободом. Останавливать быстровращающееся штурвальное колесо следует за обод или специальным тормозом.

Прислоняться к штурвальному колесу запрещается.

Наружный осмотр и смазку работающего рулевого устройства со снятием ограждающих его щитов и кожухов допускается производить только с разрешения вахтенного начальника.

Прикасаться при этом к движущимся частям рулевого устройства запрещается.

При необходимости устранения неисправностей в рулевой машине, валиковой проводке или штуртросе во время эксплуатации судна до начала работы сектор (румпель) руля (насадки) должен быть застопорен, чтобы рулевая машина, валиковая проводка или штуртрос во время производства работ не могли прийти в движение от произвольного перемещения пера руля (насадки).

3.2.Якорное устройство

Якорное устройство служит для постановки судна на якорь, обеспечения надежной стоянки судна на открытой воде и для снятия его с якоря.

Основное якорное устройство размещается в носовой части открытой палубы.

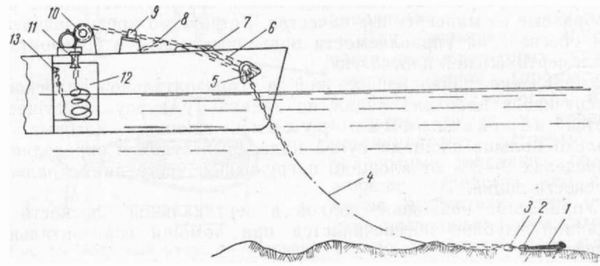

Якорное устройство судна. 1 — становой якорь; 2 — якорная скоба; 3 — вертлюг; 4 — якорная цепь; 5— бортовой клюз; 6 — якорная труба; 7 — палубный клюз; 8 — цепной стопор; 9 — зажимной стопор; 10 —брашпиль (шпиль); 11 — цепная труба; 12 — цепной ящик; 13 — жвака-галс.

3.3. Буксирное устройство

Буксирное устройство обеспечивает использование судов в качестве буксиров (тянущих или толкающих другие суда) или служит для буксировки судна другими судами. Для этого на обыкновенных судах в оконечностях верхней палубы ставят усиленные кнехты или специальные тумбы, называемые битенгами.

На судах буксирного типа или спасательных судах устанавливаются специальные буксирные устройства, состоящие из буксирных автоматических лебедок, обеспечивающих эластичность буксировки воза (буксируемого судна) — стравливающих трос при его большом натяжении, а при слабине — автоматически подбирающих его.

На тех буксирных судах, на которых нет буксирных лебедок, буксирное устройство состоит из гака, на который крепится буксирный трос, и буксирных арок, направляющих буксирный трос и защищающих от него людей и оборудование, расположенное на верхней палубе буксируемого судна.

Для буксировки методом толкания (вплотную с кормы буксируемого судна) буксиры-толкачи имеют в носу упорные балки и специальные устройства — автосцепы, автоматически соединяющиеся и разъединяющиеся с помощью рычагов, управляемых из рубки.

Буксиры-толкачи с автосцепами — наиболее удобный и экономичный способ соединения судов в возы. Этот способ быстро вытесняет технически несовершенную тросовую учалку судов, в особенности на речных судах.

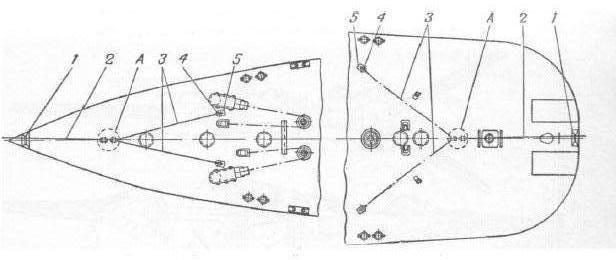

Буксирное устройство надводного корабля:

1 — палубные клюзы; 2 — буксирный трос; 3 — шкентели; 4 — скобы; 5 — обухи
