3. Визначаємо гравітаційний тиск в каналі

Р_г=g*h(_ext -_l)

Р_г=9,81*10,9(1,26 -1,20)=6,4Па

4. Витяжка може працювати лише за умови:

1,1∑ΔР≤ Р_г

1,1∑ΔР=3,25*1,1=3,57

Р_г=6,4 (умова виконується)

Аеродинамічний розрахунок системи ВП1
N діл	L, м3/ч	l, м	d, мм	a, мм	b, мм	dе, мм	F, м2	v, м/с	R, Па/м	ш	R*ш*l	Сум .	Рд, Па	Z, Па	Р, Па	Сум Р, Па
1	70,2	10,4		140	140	140	0,020	0,99	0,14	1	1,5	3	0,6	1,8	3,25	3,25

4.7 Підбір обладнання для систем вентиляції

Підбір обладнання припливно-витяжних установок повітря

За результатами аеродинамічного розрахунку робимо підбір обладнання на ЕОМ. В роботі використовується обладнання французької компанії Leasser Ventilation

Припливно-витяжна установка П/В6

Кількість припливного повітря L=10305 м³/год;

Комплектація установки

Кондиціонери типу Leasser побудовані на принципі блокування складових, що полегшує доставку, монтаж та обслуговування установки на протязі експлуатації.

В припливно-витяжну установки входять наступні секції (рис. 4.7):

1. гнучка вставка;

2. заслінка;

3. фільтр;

4. водяний нагрівач;

5. заслінка;

6. вентилятор;

7. вентилятор;

8. пластинчатий теплообмінник;

9. фільтр;

10. секція;

11. заслінка;

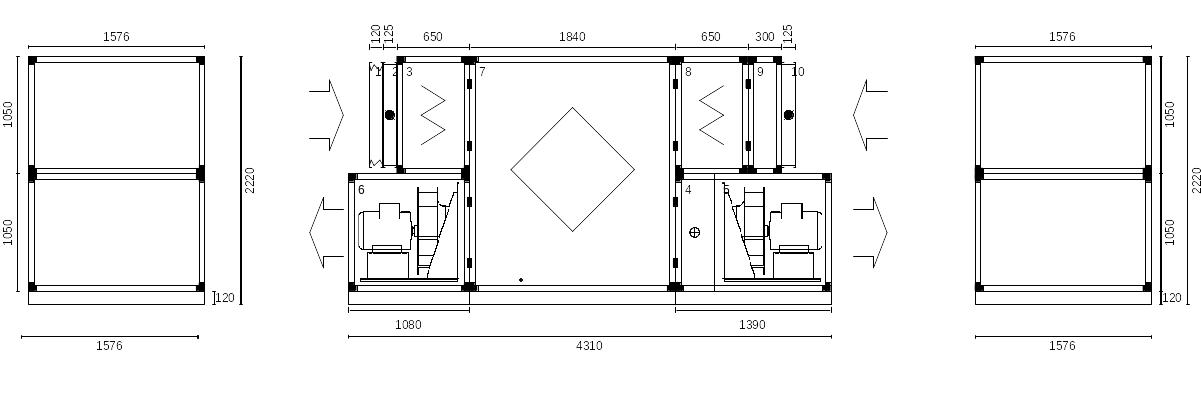

Рис. 4.7.1. Схема установки Leasser

Вихідні дані

Розрахунок і підбір проводимо за допомогою комп’ютерної програми. Для цього вказуємо наступні вихідні дані:

1. температуру зовнішнього повітря ХП, t_extХП = -19,1⁰С

2. температуру зовнішнього повітря ТП, t_extТП = 22,1⁰С

3. відносну вологість припливного повітря ХП,

4. відносну вологість припливного повітря ТП,

5. температуру видаляємого повітря ХП, t_{l ХП} = 25⁰С

6. температуру видаляємого повітря ТП, t_{l ХП} = 29⁰С

7. відносну вологість видаляємого повітря ХП,

8. відносну вологість видаляємого повітря ТП,

9. об’єм припливного повітря, L=10305 м³/год

10. об’єм видаляємого повітря, L=10305 м³/год

11. Втрати тиску припливної системи Р=199,8 Па

12. Втрати тиску витяжної системи Р=321,9 Па

Результати розрахунку

Після розрахунку отримуємо наступні дані:

• Загальну характеристику установки;

• Технічну специфікацію;

• Шумові характеристики

Результати розрахунку наведені в додатку Г

Місцезнаходження установки - підвальне приміщення, відмітка. -2,800

Для подачі та видалення повітря в приміщенні використовуємо дифузори, решітки, вентиляційні клапани фірми «Євроклима Україна».
