Вариант 2
Вопрос 1
1.1 Начертите временную диаграмму полного телевизионного сигнала черно-белого изображения негативной полярности отечественного стандарта с указанием длительности синхронизирующих, гасящих, уравнивающих импульсов и «врезок».
1.2 Выполнить для своего варианта соответствующее задание. Изобразите обобщенную схему телевизионного тракта, поясните назначение основных элементов. Сформулируйте принципы телевидения, используемые физические явления.
Решение
Форма полного телевизионного сигнала за периоды строки и кадра представлена на рисунке 1.
Рисунок 1 - Полный телевизионный сигнал отрицательной полярности
1.2 Телевизионные центры
Телецентр представляет собой комплекс радиотехнических средств, помещений и служб, предназначенных для создания программ и проведения ТВ вещания. По назначению ТЦ делятся на программные и ретрансляционные.
Программные располагают собственными студиями и др. источниками программ и предназначены для создания и передачи собственных программ по своей сети и на др. ТЦ, трансляции программ других ТЦ, консервации программ путем записи их на магнитную ленту или кинопленку, передачи ТВ фильмов. Основной продукцией ТЦ является ПТВС. Ретрансляционные служат для ретрансляции программ, получаемых по космическим, РРЛ или кабельным линиям связи. Обобщенная структурная схема ТЦ представлена на рисунке 2.

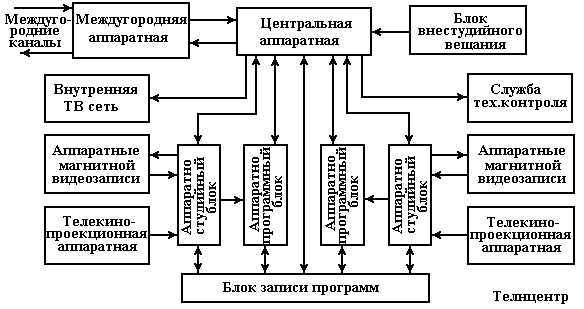

Рисунок 2 - Обобщенная структурная схема телевизионного центра
Основным звеном любого телецентра является центральная аппаратная (ЦА), где производится вся внутренняя коммутация сигналов необходимая для подготовки программ и внешняя коммутация программ для передачи в эфир или для междугороднего обмена по кабельным, радиорелейным и спутниковым линиям связи.
Аппаратно-студийный блок (АСБ) - основное технологическое звено ТЦ, обеспечивающее подготовку передач. Сюда входят студии, режиссерская и техническая аппаратные. Обобщенная структурная схема АСБ представлена на рисунке 3.
Рисунок 3 - Обобщенная структурная схема АСБ
Аппаратно-студийный блок (АСБ) - основное технологическое звено ТЦ, обеспечивающее подготовку передач. Сюда входят студии, режиссерская и техническая аппаратные. Студии АСБ оснащены ТВ камерами с соответствующими камерными каналами, видеоконтрольными устройствами (ВКУ), звуковым, осветительным и прочим оборудованием. В них размещают сценические площадки с соответствующим декорационным оформлением. По назначению студии делят:
на большие – площадью 600-1000 м2 с 5-6 ТВ камерами;
средние – 300-400 м2 с 4-5 камерами;
малые – 50-150 м2 с 2-3 камерами;
макетно-дикторские и дикторские – с 1-2 камерами.
В режиссерской и технической аппаратных собрана аппаратура управления, контроля, синхронизации – пульты видео и звукорежиссера. Кроме сигналов собственных камер, из ЦА могут быть предоставлены несколько внешних источников ТВ сигналов, сигналы могут быть получены из телекинопроекционных и аппаратных магнитной записи. В телекинопроекционных собраны кино, диа и эпипроекторы, а видеомагнитофоны выделены в отдельном блоке записи программ. Часть программ из АСБ отправляется также на запись.
Аппаратно-программный блок (АПБ) предназначен для формирования программ из отдельных, в основном заранее подготовленных фрагментов и трансляции этой программы на радиопередающую станцию. АПБ оснащен также как АСБ.
Блок внестудийного вещания имеет в составе передвижные ТВ станции (ПТС), передвижные видеозаписывающие станции (ПВС) и др. оборудование.
Кроме того, на ТЦ имеются ремонтная служба, фильмо и фонотека, просмотровые и репетиционные залы, гримерные, артистические, декоративно-художественное производство, электросиловой цех и др. вспомогательные службы.
