8. Атомные электростанции с реактором типа рбмк.
РБМК–реактор большой мощности канальный.
В реакторах типа РБМК в качестве теплоносителя используется вода, а в качестве замедлителя –графит.
Самая мощная АЭС – Балаковская, ее мощность составляет 4000 Вт
Особенности АЭС
Схема АЭС близка к схеме КЭС; отличие: вместо парогенератора на органическом топливе в АЭС используется ядерная установка.
АЭС (как и КЭС) строятся по блочному принципу.
Ядерное топливо обладает очень высокой теплотворной способностью (1 кг U-235 заменяет 2900 т угля).
АЭС особенно эффективны в районах, бедных топливными ресурсами (европейская часть страны).
По технико-экономическим показателям АЭС не уступают КЭС.
АЭС строятся удаленноот потребителей электроэнергии.
Недостатки АЭС
АЭС не имеют выбросов дымовых газов и не имеют отходов в виде золы и шлаков, однако удельные тепловыделенияв охлаждающую воду у АЭС выше, чем у КЭС (из-за большого расхода пара). По этой причине на АЭС дополнительно строят мощные градирни.
Использование АЭС связано с необходимостью захоронения радиоактивных отходов.
Существует опасность радиоактивныхвыбросовАЭС при авариях.
АЭС работают в базиснойчасти графика нагрузки энергосистемы.
Хотя на АЭС технически осуществимо регулирование мощности в широком диапазоне, оно не используется по условиям безопасности.
9.Атомные электростанции с реактором типа ввэр.
Реактор энергетический ВВЭР предназначен для выработки тепловой энергии за счет цепной реакции деления ядер. ВВЭР–водо-водяной энергетический реактор.В реакторах типа ВВЭР в качестве замедлителя нейтронов и теплоносителя используется водапод давлением.

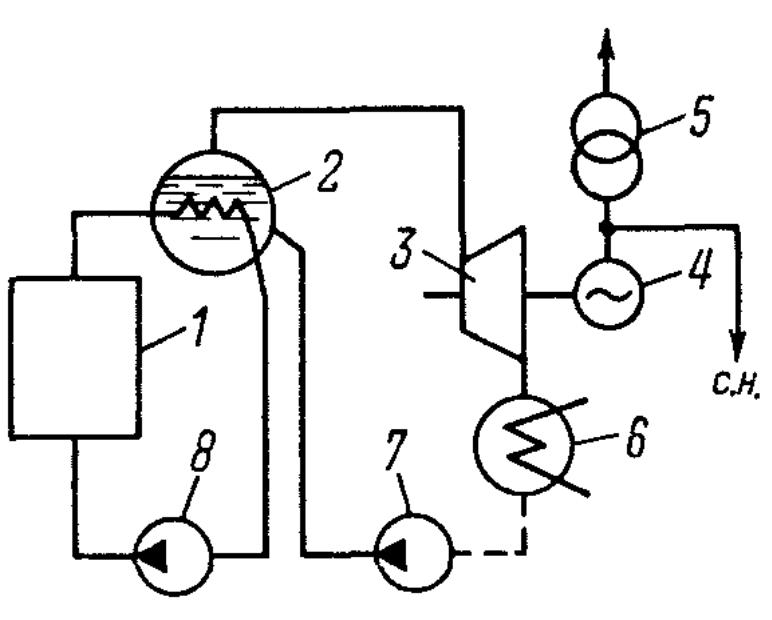

Технологическая схема АЭС с реактором типа ВВЭР
1 –реактор;
2 –парогенератор;
3 –турбина;
4 –генератор;
5 –трансформатор;
6 –конденсатор турбины;
7 –конденсатный (питательный) насос;
8 –главный циркулярный насос

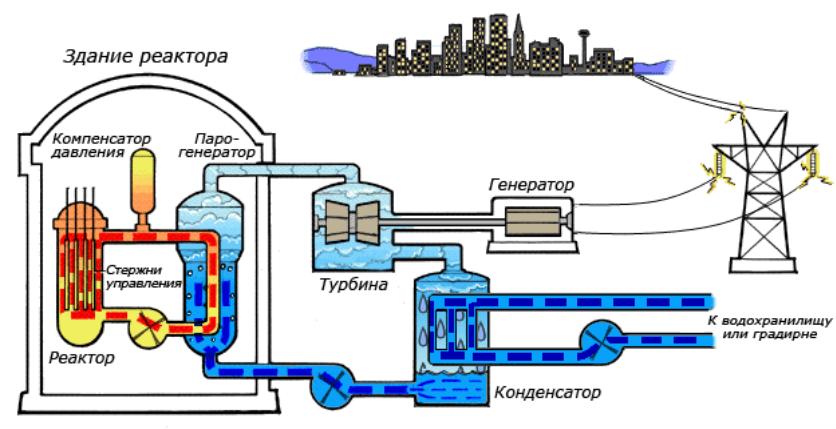

В реакторе происходит преобразование энергии, выделяющейся при цепной реакции деления ядер урана, в тепловую энергию теплоносителя первого контура. Нагретый теплоноситель поступает с помощью циркуляционных насосов в парогенераторы, где отдаёт часть своего тепла воде второго контура. Производимый в парогенераторах пар поступает в паротурбинную установку, приводящую в движение турбогенератор, который вырабатывает электроэнергию.

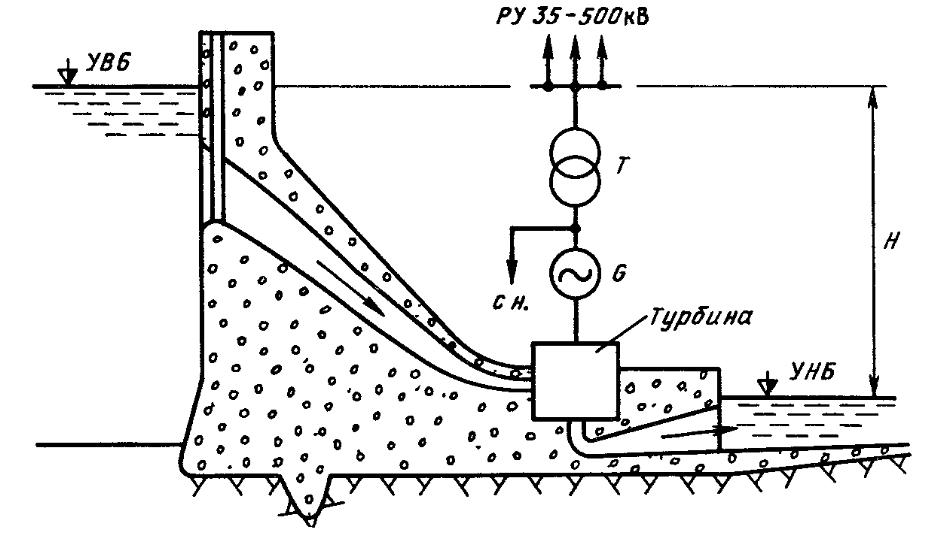

10. Гидравлические электростанции.
Гидроэлектростанции
Гидроэлектростанция (ГЭС)–электростанция, использующая в качестве источника энергии энергию водного потока.
ГЭС строятся на реках, обычно сооружая плотины и водохранилища.
На ГЭС вырабатывается ~ 21 % электроэнергии в России.
Виды ГЭС
В зависимости от мощности:
•мощные –выше 25 МВт;
•средние –от 5 до 25 МВт;
•малые –до 5 МВт.
В зависимости от напора воды:
•высоконапорные—более 60м;
•средненапорные—от 25м;
•низконапорные—от 3 до 25м.
По принципу использования природных ресурсов:
•Плотинные (русловые)(напор воды создается посредством установки плотины, полностью перегораживающей реку, или поднимающей уровень воды в ней на необходимую отметку; здание ГЭС является продолжением плотины)
•Приплотинные(напор воды создается посредством установки плотины, полностью перегораживающей реку; здание ГЭС расположено за глухой бетонной стеной и не поспринимаетнепосредственного напора воды)
•Деривационные(необходимая концентрация воды создается посредством деривации; вода отводится из речного русла через специальные водоотводы)
•Гидроаккумулирующие(способны аккумулировать вырабатываемую электроэнергию и пускать её в ход в моменты пиковых нагрузок)
Особенности ГЭС
Удалены от центров потребления (передача на высоком напряжении).
КПД около 85 –90 %.
Турбины допускают работу во всех режимах от 0 до max и позволяют плавно изменять мощность.
Себестоимость электроэнергии более чем в 2 раза ниже, чем на ТЭС.
Небольшое потребление электроэнергии на с.н.
Сток реки –возобновляемый источник энергии.
Строительство ГЭС более капиталоемкое, чем ТЭС.
Водохранилища занимают значительные территории и изменяют климат.
Недостатки ГЭС
Затопление пахотных земель.
Строятся в местах, где есть большие запасы воды.
Горные реки (где наиболее эффективна постройка ГЭС) опасны из-за высокой сейсмичности районов.
Ущерб экологии.
На ГЭС без водохранилища регулирование мощности определяется естественным (сезонным) изменением стока, поэтому они работают в базисной части графика.
ГЭС с водохранилищами осуществляют искусственное регулирование стока, поэтому они используются в пиковойи полупиковой части графика.
Крупнейшие гидроэлектростанции России:
Богучанская ГЭС, Красноярская ГЭС, Усть-Илимская ГЭС, Братская ГЭС, Саяно-Шушенская ГЭС.
Самая большая ГЭС в мире находится в Китае «Три Ущелья»
