42. Блочные схемы электрических соединений распределительных устройств выше 10 кВ (блок «трансформатор – линия»).
Большинство подстанций промышленных предприятий выполняются без сборных шин на стороне первичного напряжения по блочному принципу, реализуемому в виде схем: линия — трансформатор
Блочные схемы просты и экономичны. Установка на подстанциях промышленных предприятий, как правило, двух трансформаторов обеспечивает по надежности электроснабжение потребителей I категории

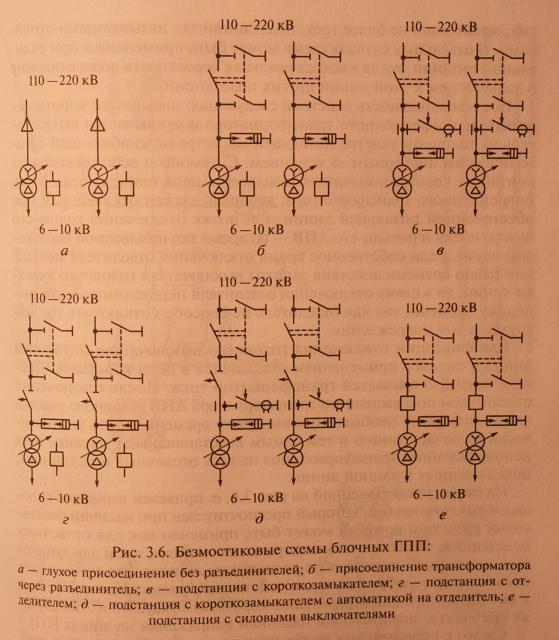

На рис. 3.6 представлены схемы блочных ГПП, выполненные без перемычки (мостика) между питающими линиями (35) ПО — 220(330) кВ. На схемах показаны двухобмоточные трансформаторы. При конкретном проектировании могут применяться трансформаторы с расщепленными обмотками, трехобмоточные трансформаторы и др. При напряжении ПО кВ в нейтрали трансформаторов устанавливается заземляющий разъединительразрядник; при 220 кВ нейтраль заземляется наглухо. При необходимости высокочастотной связи на вводах ВЛ устанавливается аппаратура высокочастотной (ВЧ) обработки линии.
В качестве заземляющего разъединителя используется аппарат типа ЗОНПО. Для защиты нейтрали трансформатора ее заземляют через разрядник, рабочее напряжение которого должно быть равным половине рабочего напряжения ввода. Для напряжения ПО кВ можно использовать составную колонку из разрядников РВС35 и РВС20, соединенных последовательно фланцами (с проверкой по току проводи м ости).
43.Схемы электрических соединений распределительных устройств выше 10 кВ по типу «мостик».
РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ВЫСОКОГО НАПРЯЖЕНИЯ, выполненное по схеме мостика с выключателем в перемычке и снабженное ремонтной перемычкой, содержащее выключатель, разъединители, трансформаторы тока и напряжения , силовые трансформаторы и отходящие линии электропередачи, отличающееся тем, что, с целью повышения надежности электропередачи и электроснабжения потребителей, в него дополнительно введе-, ны два отделителя в цепь выключателя перемычки ПО обе стороны от него и два отделителя в цепь ремонтной перемычки,
Для повышения бесперебойности электроснабжении и снижения потерь мощности в трансформаторах и линиях в аварийных режимах (при отключении трансформатора или линии) мостиковые схемы могут применяться и для тупиковых подстанций или же подстанций, подключаемых на отпайках к магистрали,

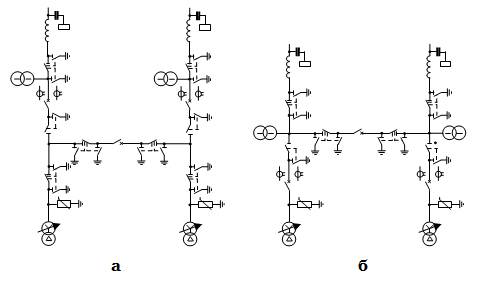

Рис.11.4.
Мостиковые схемы РУ-35 кВ
а – мостик с выключателями в цепях линий; б – мостик с выключателями в цепях трансформаторов.

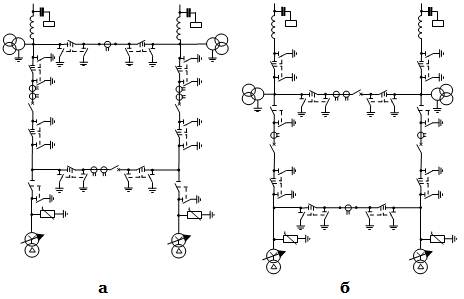

Рис.11.5.
Мостиковые схемы РУ – 110 – 220 кВ
а – мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий;
б – мостик с выключателями в цепях трансформаторов и ремонтной перемычкой со стороны трансформаторов.
Схема мостика выполняется в двух исполнениях с установкой выключателей в цепях линий и ремонтной перемычкой со стороны линий и с установкой выключателей трансформаторов и ремонтной перемычкой со стороны трансформаторов
перемычка в нормальном режиме разомкнута. Так как при коротком замыкании на одной из линий отключатся оба трансформатора. Данная перемычка предусмотрена в случае отключения одного трансформатора, чтобы оставить в работе обе линии, а также при ремонте одной из линий..
Схема – мостик с перемычкой в сторону трансформаторов – применяется при двух линиях и двух трансформаторах.
В схеме для четырёх присоединений устанавливаются три выключателя. Нормально выключатель на перемычке между двумя линиями включён.
Для сохранения в работе обеих линий при ревизии любого из выключателей предусматривается дополнительная перемычка из двух разъединителей. Нормально один из разъединителей отключён, все выключатели включены.
