41.Схемы электрических соединений 6–10 кВ с двумя системами сборных шин.
Схема с двумя системами сборных шин позволяет:
поочередно ремонтировать сборные шины без перерыва в работе станции и без нарушения питания потребителей;
ремонтировать любой шинный разъединитель, отключая лишь одно присоединение (остальные присоединения переводятся на другую систему шин);
быстро восстанавливать работу станции при повреждении на секции (потребители теряют питание только на время, необходимое для переключения оперативным персоналом соответствующих присоединений на резервную систему шин).
Рассмотрим, например, порядок операций при выводе в ремонт секции рабочей системы шин. При этом необходимо все присоединения этой секции перевести с рабочей
на резервную систему шин. Для этого прежде всего надо проверить исправность последней, т. е. провести ее опробование, что обычно осуществляют с помощью ШСВ, реже — с помощью секционного выключателя. Включая ШСВ, ставят резервную систему шин под напряжение, и если на резервной системе шин существует КЗ, ШСВ отключается от устройств релейной защиты.
В настоящее время опробование резервной системы шин производится с использованием защиты шин соответствующей секции. Если резервная система шин исправна, начинают поочередный перевод присоединений секции с рабочей на резервную систему шин, для чего включают шинный разъединитель резервной системы шин переводимого присоединения и затем отключают шинный разъединитель рабочей системы шин этого же присоединения. Эта операция безопасна для персонала, так как при включенном ШСВ ножи и неподвижные контакты разъединителей находятся под одинаковым напряжением. Чтобы при переводе присоединения избежать разрыва его разъединителем тока нагрузки, предусмотрена блокировка, запрещающая отключение одного из разъединителей при отключенном втором разъединителе данной цепи, если выключатель данного присоединения включен. По окончании перевода всех цепей (потребителей, источников питания и секционных выключателей) на резервную систему шин отключаются ШСВ и его разъединитель со стороны выводимой в ремонт секции. Следует отметить, что перед началом перевода присоединений с одной системы шин на другую необходимо предварительно снять оперативный ток с ШСВ и вывести его защиту из действия.

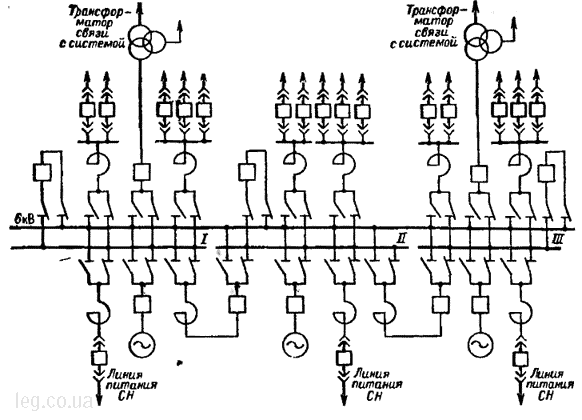

Рис.
4. Двойная система сборных шин
При нормальной работе электроустановки одна система шин является рабочей, а другая — резервной. Обе системы шин могут быть соединены между собой шиносоединительным выключателем, который позволяет осуществить переход с одной системы шин на другую без перерыва в подаче энергии, а также может быть использован в качестве замены любого из выключателей электроустановки. В последнем случае линию, с которой выключатель снят для ремонта, присоединяют к резервной системе шин и соединяют рабочую и резервную системы шин шиносоединительным выключателем.(ШСВ) недостатки, основной из которых — использование шинных разъединителей в качестве оперативных элементов, что несмотря на наличие блокировок может привести к короткому замыканию на шинах при ошибочных действиях персонала. Недостатками схемы являются также увеличение числа шинных разъединителей, усложнение конструкции
распределительного устройства.
Рисунок 10.5. Секции надежного питания общеблочных потребителей второй группы.
