Приложение 1. Ведомость отделки помещений

Таблица 1.1. Ведомость отделки помещений

Наименование или номер помещения	Вид отделки элементов интерьера
	Потолок	Пло-щад, м2	Стены и перегородки	Пло-щад, м2	Низ стен и перегоро-док	Пло-щад, м2	Прм.
1,2,9,10,11, 13,18,19,20,21,24,26	Улучшенная окраска в/д составами	244,8	Улучшенная окраска в/д составами	687,54	-	-	-
3,4,5,6,7,8, 12,14,15,16,17,22,23,25	Улучшенная окраска в/д составами	310,3	Керамичес-кая плитка	1310,65	-	-	-

Приложение 2. Экспликация полов

Таблица 1.2. Ведомость отделки помещений

Номер помещений	Тип пола	Схема пола или тип по серии	Данные элементов пола	Пло-щадь, м2

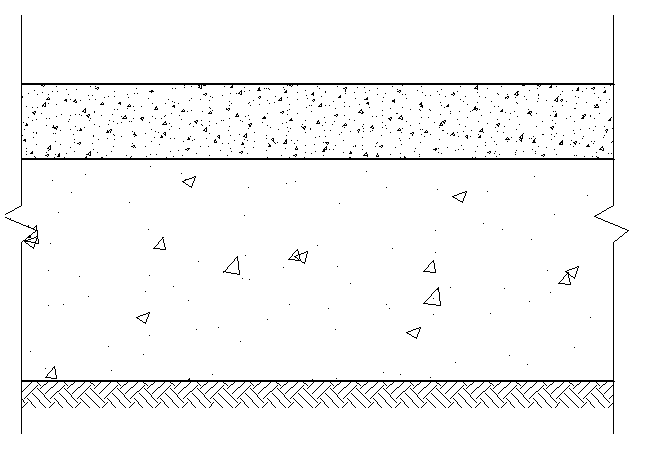

15, 16, 17	Б		-Бетон марки М300 b = 50 мм -Гидроизоляция -Бетон марки М100 b = 150 мм -Уплотненный грунт	172,1

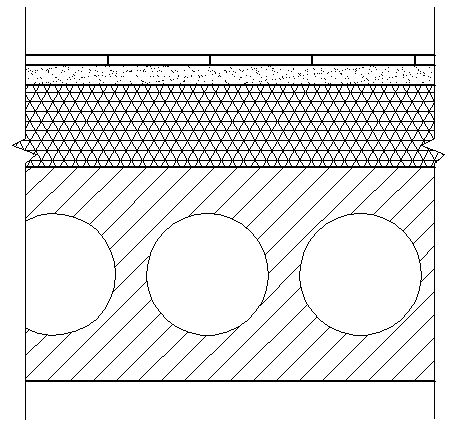

1,2, 8, 9, 10, 11	Л		-Линолеум-5 -Стяжка ЦП М 100 – 45 мм - Керамзит-50 -Оклеечная гидроизоляция-5 -Пенополистирол ПСБ-С-35-50-50мм -Ж/б плита с круглыми пустотами-220мм	113.1
3, 4, 5, 7, 12, 13, 14	К		-Керамическая плитка, прослойка и заполнение швов ц/п р-вором 15 мм -Стяжка ЦП М 100 – 15 мм -Гидроизоляция 2 слоя гидроизола 8 мм -Пенополистирол экструдированный – 50 мм -Ж/б плита -220мм	61,1
3, 12, 13, 23	К		-Керамическая плитка, прослойка и заполнение швов ц/п р-вором 15 мм -Стяжка ЦП М 100 – 15 мм -Пенополистирол экструдированный – 50 мм -Ж/б плита -220мм	36,7
18, 19, 20, 21, 22, 24, 25, 26	Л		-Линолеум-5 -Стяжка ЦП М 100 – 45 мм -Пенополистирол ПСБ-С-35-50-50мм -Ж/б плита с круглыми пустотами-220мм	195,3

Приложение 3.1. Спецификация ж/б изделий

Поз.	Обозначение	Наименование	Кол.	Масса ед.,т.	Прим.
Фундаментный плиты
1	ГОСТ 13580-85	ФЛ 10-24-2Н	24	1,38
2	ГОСТ 13580-85	ФЛ 10-12-2Н	7	0,42
3	ГОСТ 13580-85	ФЛ 10-8-2Н	9	0,65
Фундаментные блоки
4	ГОСТ 13579-78	ФБС 24.5.6-Т	50	1,63
5	ГОСТ 13579-78	ФБС 9.5.6-Т	22	0,70
6	ГОСТ 13579-78	ФБС 24.4.6-Т	8	1,30
7	ГОСТ 13579-78	ФБС 12.4.6-Т	8	0,31
8	ГОСТ 13579-78	ФБС 12.5.6-Т	58	0,38
Плиты перекрытий
9	ГОСТ 9561-91	1ПК 42.15	2	2,0
10	ГОСТ 9561-91	1ПК 42.12	2	1,6
11	ГОСТ 9561-91	1ПК 54.18	2	3,0
12	ГОСТ 9561-91	1ПК 54.10	2	1,7
13	ГОСТ 9561-91	1ПК 60.15	14	2,8
14	ГОСТ 9561-91	1ПК 60.12	6	2,2
15	ГОСТ 9561-91	1ПК 60.18	2	3,3
16	ГОСТ 9561-91	1ПК 60.10	4	1,9

Теплотехнический расчет ограждающих конструкций

1. Введение:

Расчет произведен в соответствии с требованиями следующих нормативных документов:

СНиП 23-02-2003 "Тепловая защита зданий"

СНиП 23-01-99 "Строительная климатология"

СП 23-101-2004 "Проектирование тепловой защиты зданий"

2. Исходные данные:

Район строительства:  п. Кугеси

Относительная влажность воздуха: φ_int= 55%

Тип здания или помещения:  Административные и бытовые

Вид ограждающей конструкции:  Наружные стены

Расчетная средняя температура внутреннего воздуха здания: t_int=20 °C

2. Расчет:

Согласно таблицы 1 СНиП 23-02-2003 при температуре внутреннего воздуха здания t_int=20 °C и относительной влажности воздуха φ_int= 55% влажностный режим помещения устанавливается, как нормальный.

Определим требуемое сопротивление теплопередаче R_req исходя из санитарно-гигиенических условий (п. 5.1 б) СНиП 23-02-2003 согласно формуле:

R_req=n(t_int-t_ext)/(Δt_n·α_int)

где t_int-расчетная средняя температура внутреннего воздуха здания,°C

t_int=20 °C

t_ext-расчетная средняя температура наружного воздуха,°C принимаемая согласно таблицы 1 СНиП 23-01-99

t_ext=  -32 °C  для населенного пункта – п. Кугеси

n- коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху и приведенный в таблице 6 СНиП 23-02-2003;

n= 1 - согласно п.1 таблицы 6 СНиП 23-02-2003 для наружных стен

α_int- коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м·°С), принимаемый по таблице 7 СНиП 23-02-2003;

α_int=8.7 Вт/(м·°С) согласно п.1 таблицы 7 СНиП 23-02-2003"

Δt_n- нормативный температурный перепад,°C принимаемый согласно таблицы 5 СНиП 23-02-2003;

Δt_n= 4.5 °C согласно п.2 таблицы 5 СНиП 23-02-2003

Тогда

R_req=1(20-(-32))/(4.5·8.7)=1.33м²°С/Вт

Определим требуемое привиденное сопротивление теплопередаче R_req исходя из нормативных требований к приведенному сопротивлению теплопередаче(п. 5.1 а) СНиП 23-02-2003) согласно формуле:

R_req=aD_d+b

где а и b- коэффициенты, значения которых следует приниматься по данным таблицы 4 СНиП 23-02-2003 для соответствующих групп зданий.

Так для ограждающей конструкции вида- наружные стены и типа здания -административные и бытовые а=0.0003;b=1.2

Определим градусо-сутки отопительного периода D_b, ⁰С·сут по формуле (2) СНиП 23-02-2003

D_b=(t_int-t_ht)z_ht

где t_int-расчетная средняя температура внутреннего воздуха здания,°C

t_int=20 °C

t_ht-средняя температура наружного воздуха,°C принимаемые по таблице 1 СНиП 23-01-99. для периода со средней суточной температурой наружного воздуха не более 8 °С для типа здания - административные и бытовые

t_ht=-4.9 °С

z_ht-продолжительность, сут, отопительного периода принимаемые по таблице 1 СНиП 23-01-99. для периода со средней суточной температурой наружного воздуха не более 8 °С для типа здания - административные и бытовые

z_ht=217 сут.

Тогда

D_b=(20-(-4.9))217=5403.3 °С·сут

По формуле (1) СНиП 23-02-2003 определяем требуемое сопротивление теплопередачи R_req (м²·°С/Вт).

Тогда

R_req=0.0003·5403.3+1.2=2.821м²°С/Вт

К расчету принято большее из требуемых сопротивлений теплопередаче, равное 2.821 м²·°С/Вт

Поскольку населенный пункт Кугеси относится к зоне влажности - нормальной, при этом влажностный режим помещения - нормальный, то в соответствии с таблицей 2 СНиП 23-02-2003 теплотехнические характеристики материалов ограждающих конструкций будут приняты, как для условий эксплуатации Б.

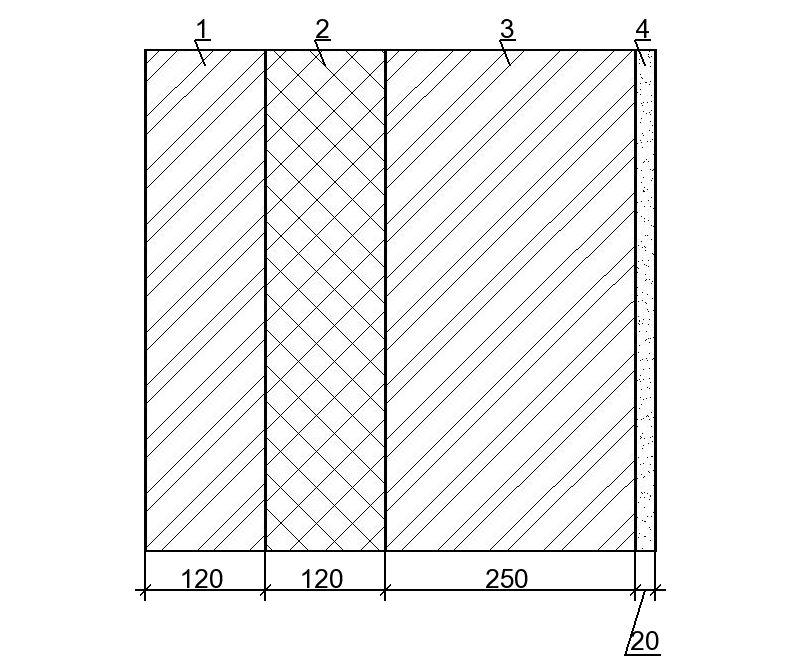

Схема конструкции ограждающей конструкции показана на рисунке:

1.Кладка из облицовочного силикатного кирпича (ГОСТ 379) на ц.-п. р-ре, толщина δ₁=120мм, коэффициент теплопроводности λ_Б1=0.87Вт/(м°С).

2.ROCKWOOL ЛАЙТ БАТТС, толщина δ₂=120мм, коэффициент теплопроводности λ_Б2=0.041Вт/(м°С).

3.Кладка из глиняного кирпича обыкновенного (ГОСТ 530) на ц.-п. р-ре, толщина δ₃=250мм, коэффициент теплопроводности λ_Б3=0.81Вт/(м°С).

4.Раствор цементно-песчаный, толщина δ₄=20мм, коэффициент теплопроводности λ_Б4=0.93Вт/(м°С).

Условное сопротивление теплопередаче R₀, (м2°С/Вт) определим по формуле 8 СП 23-101-2004:

R₀=1/α_int+δ_n/λ_n+1/α_ext

где α_int - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м²°С), принимаемый по таблице 7 СНиП 23-02-2003

α_int=8.7 Вт/(м²°С)

α_ext - коэффициент теплоотдачи наружной поверхности ограждающей конструкций для условий холодного периода, принимаемый по таблице 8 СП 23-101-2004

α_ext=23 Вт/(м²°С) -согласно п.1 таблицы 8 СП 23-101-2004 для наружных стен.

R₀=1/8.7+0.12/0.87+0.12/0.041+0.25/0.81+0.02/0.93+1/23

R₀=3.55м²°С/Вт

Приведенное сопротивление теплопередаче R₀^r, (м²°С/Вт) определим по формуле 11 СП 23-101-2004:

R₀^r=R₀ ·r

r-коэффициент теплотехнической однородности ограждающей конструкции, учитывающий влияние стыков, откосов проемов, обрамляющих ребер, гибких связей и других теплопроводных включений

r=0.9

Тогда

R₀^r=3.55·0.9=3.2м²·°С/Вт

Вывод: величина приведённого сопротивления теплопередаче больше требуемого следовательно представленная ограждающая конструкция соответствует требованиям по теплопередаче.
