Стандартизація евольвентного зачеплення

З метою забезпечення взаємозамінності низка геометричних параметрів евольвентного зачеплення стандартизована. Відповідно до нормативної документації зубчасті колеса обирають за числом зубів і модулем , прийнявши сталими наступні параметри (за ГОСТ 13755-81^[1]):

• висота голівки зуба ;

• глибина впадин ;

• підрізання відсутнє, тобто або кут зачеплення дорівнює основному куту зачеплення ;

• кут зачеплення °;

• коефіцієнт висоти голівки зуба ;

• коефіцієнт радіального зазору .

1.Чотириланковий механізм

Чотирила́нковий механ́ізм — це найпростіший кінематично замкнутий механізм, ланки якого здатні рухатися одна відносно одної. Цей механізм складається з чотирьох ланок, кожна з яких скріплена з двома іншими окремими циліндричними шарнірними з'єднаннями. Цей механізм є основою для низки конструкцій, що використовуються у машинобудуванні. Чотириланкові шарнірні механізми широко застосовуються для перетворення рівномірного обертального руху у нерівномірний обертальний (коливний) або у складний плоский рух.

• 1 Основні складові механізму

• 2 Закономірності механізму

• 3 Див. також

• 4 Література

• 5 Посилання

Основні складові механізму

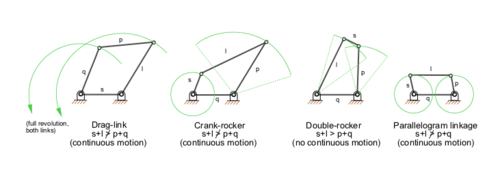

Типи чотириланкового механізму: s — найкоротша ланка, ℓ — найдовша ланка. На третьому рисунку рівномірний обертовий рух для жодної з ланок неможливий, так як (двокоромисловий механізм), у всіх інших випадках можливий обертовий рух як мінімум однієї ланки, при цьому на першому і четвертому рисунках обертаються по дві ланки (двокривошипний механізм), на першому рисунку ведуча ланка обертається рівномірно, а ведена ланка — нерівномірно

За характером руху в механізмі розрізняють такі типи ланок:

• стійка (станина або рама) — нерухома ланка;

• кривошип (корба) — ланка, пов'язана зі стійкою і має можливість здійснювати обертальний рух на повний оберт;

• шатун (гонок) — ланка, не пов'язана зі стійкою, здійснює складний плоскопаралельний рух;

• коромисло (балансир) — ланка, пов'язана зі стійкою і має можливість коливатися на кут, менший за 360°. Якщо коромисло в механізмі має можливість здійснювати коливний рух по обидві сторони лінії, що сполучає шарніри на стійці, то воно називається двостороннім.

У залежності від ланок, пов'язаних зі стійкою, розрізняють двокривошипний, кривошипно-коромисловий і двокоромисловий механізми. Одна з основних ланок, до якої прикладений зовнішній силовий вплив, називається ведучою ланкою. Інша основна ланка є веденою, і її рух повністю визначається рухом ведучої ланки.

Закономірності механізму

Для чотириланкового механізму справедливий наступне правило (правило Грасгофа):

Найкоротша з ланок у чотириланковому механізмі може бути кривошипом у випадку, коли сума довжин найдовшої і найкоротшої ланок не перевищує суму довжин двох інших ланок.
