Микроклимат как впф и опф.

1. Основные параметры микроклимата:

а) температура воздуха t_в (конвекционная температура)

б) температура ограждений t_огр- t_рад (температура всего окружающего или радиационная температура или ППЭ_ик –плотность потока инфракрасной энергии [Вт\м²*с]

в) относительная влажность воздуха ω-[%]

г) скорость движения воздуха V- [м\с]

Комплекс параметров микроклимата вызывает ощущения: 1) ощущение комфорта. 2) ощущение тепла, вплоть до теплового удара и смертельного исхода; 3)ощущение холода, вплоть до смерт. исхода.

Комплексные параметры микроклимата- это несколько отдельных параметров, вызывающих один и тот же эффект для человека.

1) ЭТ- эффективная температура. Учитывает t_в и ω%

2) ЭЭТ- эквивалентно-эффективная темп. Учитывает t_в,V и ω%

3) РТ- результирующая темп. Учитывает все 4 параметра микроклимата- t_в, t_огр, V и ω%. Н-р, состояние комфорта можно вызвать изменением некоторых из параметров микроклимата.

РТ ТНС [^oC]. Результирующая темп. заменена на тепловую нагрузку среды.

От чего зависит теплоотдача:

1. теплоотдача излучением и конвекцией.

2. теплоотдача испарением пота

Допустимые значения ТНС для различных категорий работ.

Категории работ по энергозатратам	ТНС, оС
	кл. 1-2	кл. 3
Легкие физические работы	22-26	26-30
Работы средней тяжести	20-24	25-29
Тяжелые физические работы	18-22	22-28

Лекция №8.

ЭЛЕКТРОБЕЗОПАСНОСТЬ

Электробезопасность- это система организационных и технических мер, нормативных документов, стандартов, правил, направленных на предотвращение действия на человека опасных и вредных факторов: -электрического тока, -электрической дуги, -электромагнитных полей,- статического электричества.

1. Действие электрического тока на организм человека.

   • протекание через организм человека электрического тока с «небольшой силой тока» (10-100 мА) приводит к электрическим ударам, может закончиьтся остановкой сердца и смертельным исходом. Действие малых токов непропорционально последствиям.

   • действие «больших токов» (1-10-100 А) приводит к ожогам различной степени. Действие «большого тока» можно предсказать, т.е. чем больше энергия тока, тем больше последствия. Электротравмы- частный случай ожогов. I_h- ток, протекающий через тело человека, мА

Действие малых токов через организм человека:

№	Последствия ощущений человека	Сила тока Ih, мА
		~50 Гц	=пост.ток
1.	Начало (порог) ощущения Далеесудорожное сокращение мыщц, болевое ощущение	1	5-7
2.	Пороговый неотпускающий ток При длител. действии неотпуск. ток может привести к смерти.	10-20	увелич. судорож. сокращений
3.	Фибрилляция сердца- беспорядочное сокращение сердеч. мыщц.	60-80	бол. ощущения, тепловой эффект
4.	Смерть от остановки дыхания или остановки сердца	100 (3с и >)	100 (3c и >)

Приведенные в таблице данные говорят о наиболее вероятном исходе при прохождении тока через организм человека. Существуют исключения: известны случаи гибели людей при прохождении тока I_h=2 мА; а также когда ток I_h=~10 А и более- человек выжил.

2. Влияние напряжения в электрической сети U_c на опасность поражения человека человека электрическим током. Напряжение делится на: малое напряжение- 42 В и менее- снижается вероятность поражения человека электрическом током, но не исключается смертельный исход. Высокое напряжение- 1000 В и более.

Статистические данные по несчастным случаям (эл.ток)

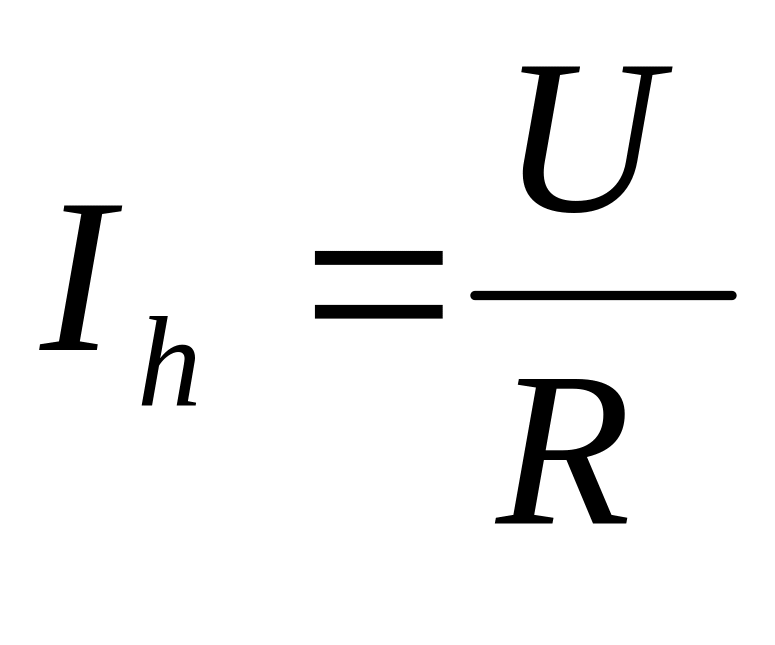

3. Влияние сопротивления тела человека R_h: R_h=1000 Ом- для ориентировочных расчетов и оценок. На самом деле сопротивление человека падает с увеличением напряжения:

4. Влияние других факторов:

• частота тока. Наиболее опасна 50-500 Гц. С уменьшением и увеличением опасность немного снижается

• путь тока (петля) Рука-Нога

Рука-Рука

Нога-Нога (шаговое напряж.)

Голова-Рука

Опасность тока зависит от прохождения через те или иные органы: сердце, голова

• точка приложения напряжения- точка контакта тела с токопроводящей частью. Последствия могут быть катастрофическими, если электрод попадёт на акупунктурные

точки. Лечение через акупунктурные точки производится током I_h=1 мкА.

• фактор внимания- когда человек работает с электричеством и подсознательно готов к действию тока; и когда неожиданное действие. При неожиданном действии последствия более серьёзные.

5. Оценка опасности однофазного прикосновения в судовой силовой сети.

Схема замещения сопротивления изоляции судовой силовой сети:

1. генератор (трансформатор)

2. корпус судна (эквивалент земли)

3. токоведущие части, включая кабели, провода,

потребительские приборы, включенные в сеть.

Однофазное прикосновение- это 1)прикосновение человека к токоведущей части; 2) прикосновение человека к нетоковедущей части, н-р к корпусу электродвигателя, который оказался под напряжением в результате неисправности изолятора.

А, В, С- фазы

r_A; r_B; r_c- активные сопротивления изоляции

всех токоведущих частей, присоединнёных

к фазам А, В, С

С_А; С_В; С_С- емкости, образованные корпусом судна

и токоведущими частями фаз А, В, С

Расчетная схема однофазного прикосновения:

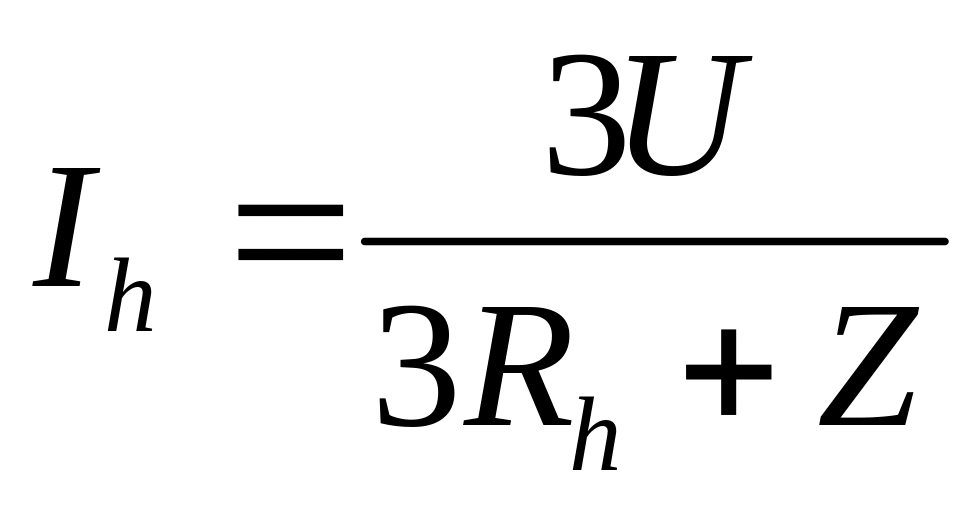

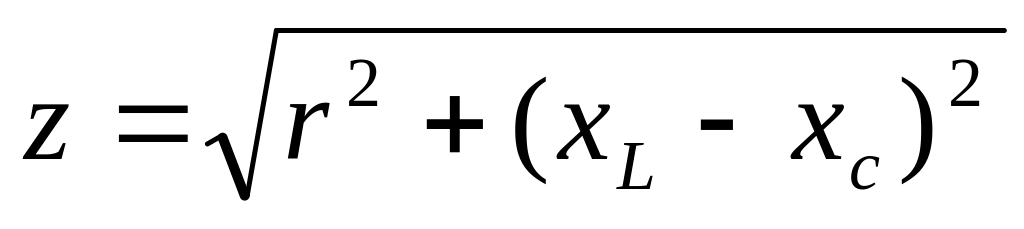

, где z- полное сопротивление изоляции фаз.

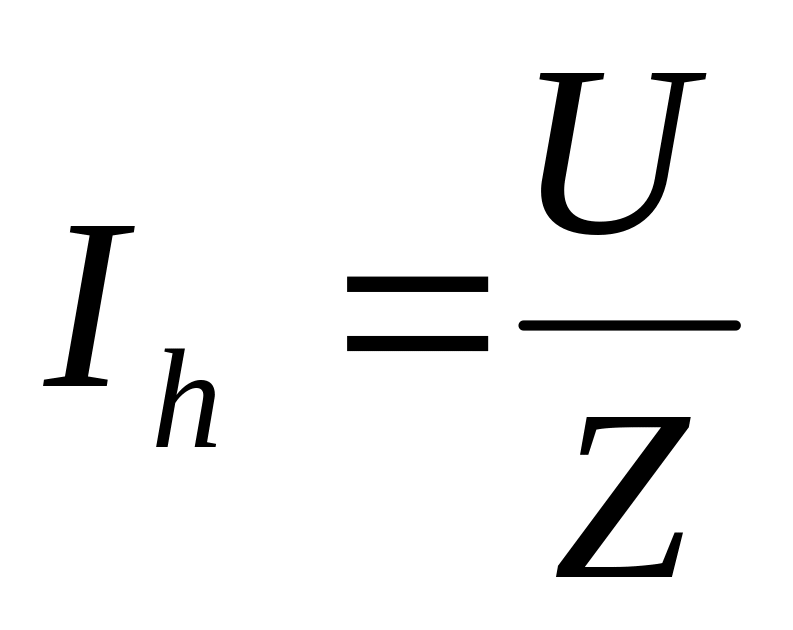

R_h~1000 Ом; z>>R_h, т.е. можно пренебречь сопротивлением тела:

Лекция № 9.

ЭЛЕКТРОБЕЗОПАСНОСТЬ.

(часть II)

6. Оценка опасности однофазного прикосновения в сети с глухим заземлением нейтрали.

R₀- рабочее заземление, не должно превышать 10 Ом.

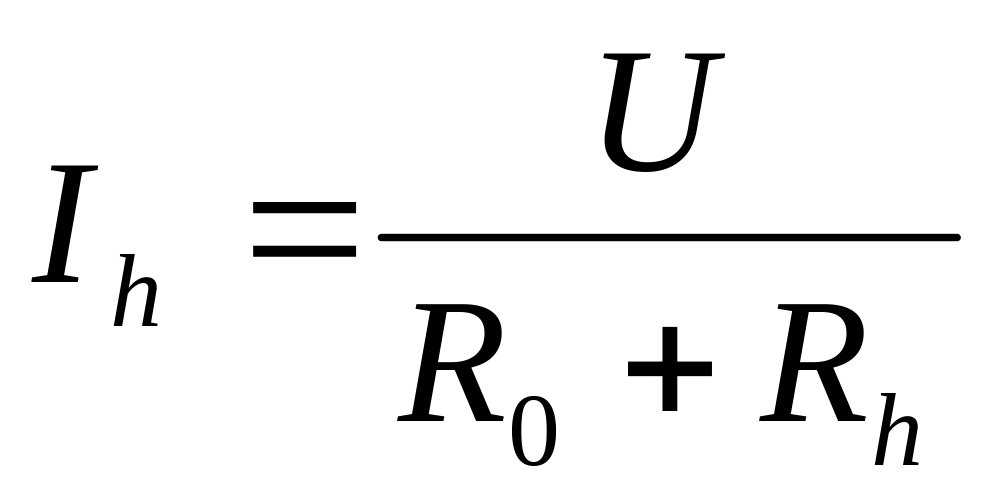

, т.к. R_h>>R₀  .

Судовая сеть с точки зрения однофазного прикосновения

менее опасна(судя по формулам).

7. Классификация помещений в отношении поражения человека эл.током. Существует 3 класса:

1) помещения с повышенной опасностью: признаки повышенной опасности:

• повышенная влажность более 75% или наличие токопроводящей пыли;

• наличие токопроводящей палубы или полов.

• повышенная температура воздуха более 30 ⁰С

• возможность одновременного прикосновения к нетоковедущим частям электро-оборудования и заземленной конструкции.

  1. корпус электродвигателя

2. корпус судна

2) помещения особо опасные: признаки особо опасных помещений:

• особая сырость или относительная влажность достигает 100 %;

• наличие агрессивных паров;

• наличие одновременно 2-х признаков повышенной опасности.

3) помещения без повышенной опасности: судовые помещения относятся к помещениям с повышенной опасностью или к особо опасным помещениям. Почти все признаки снижают сопротивление тела человека или сопротивление изоляции.

8. Меры электробезопасности. Существуют организационные и технические меры:

организационные – это организация работ, с учетом опасности этих работ. Например, работа без снятия напряжения – дополнительные меры безопасности.

Одной из организационных мер является письменное разрешение на выполнение работ или наряд-допуск. Основные меры безопасности:

• электрическая изоляция, контроль и испытание изоляции.

• защитное заземление

• зануление «0»

• электрическое разделение сети

• защитное отключение

• использование малых напряжений

• обеспечение недоступности токоведущих частей (использование ограждений, расположение токоведущих частей на недоступной высоте).

• использование электрозащитных средств. (СИЗ)

1) Защитное заземление: это преднамеренное электрическое соединение нетоковедущих частей электрооборудования с землей или её эквивалентом. Схема защитного заземления:

1- корпус электродвигателя с поврежденной изоляцией

2- заземляющий проводник

3- заземлитель

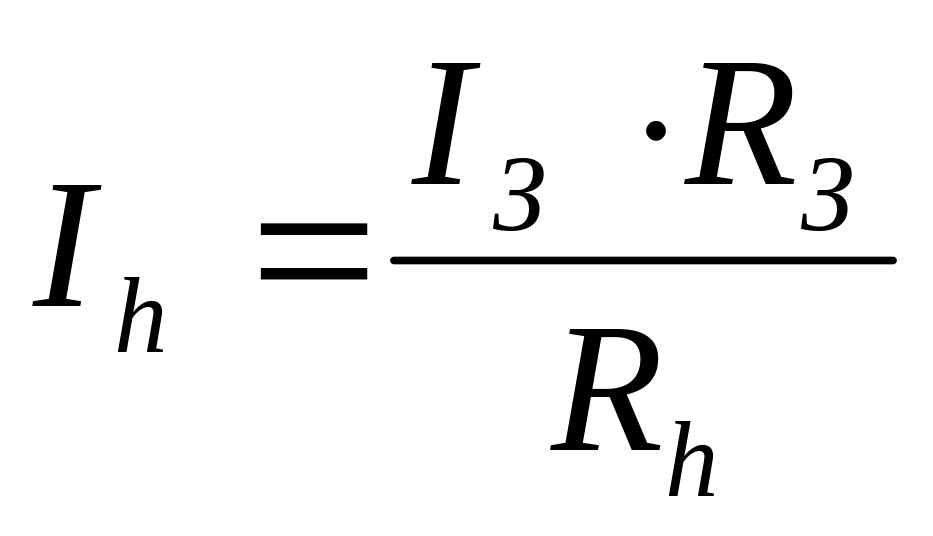

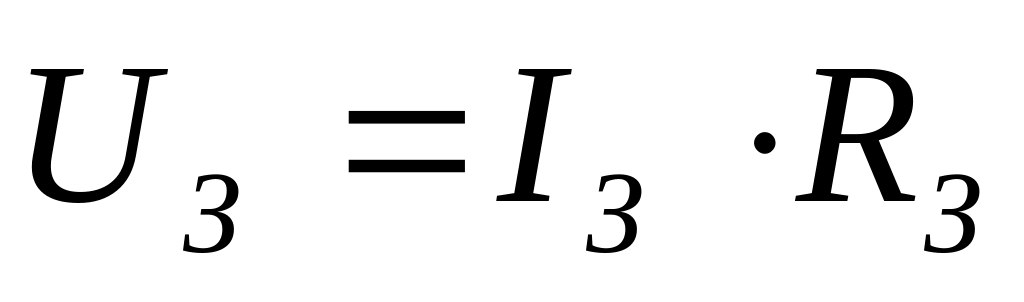

, R_з≤4 Ом.  при однофазном прикосновении заземление обеспечивает снижение тока, текущего через тело человека. Защитное заземление не обеспечивает безопасность, если ток замыкания на землю большой. Большой ток замыкания на землю будет в сетях с глухим заземлением нейтрали. Поэтому в таких сетях используется зануление. А в судовой сети- используется защитное заземление.

2) Зануление. Схема зануления:

1- проводник зануления

2- корпус электродвигателя

3- max токовая защита (предохранители)

4- техническая нейтраль, используемая

только для зануления.

5- нейтраль, используемая для питания

электроустановок.

Лекция № 10.

ЭЛЕКТРОБЕЗОПАСНОСТЬ (часть III)

Зануление- это преднамеренное электр. соединение нетоковедущих частей электрооборудования с многократно заземленным нулевым проводом или технической нейтралью.

При повреждении изоляции происходит короткое замыкание. Пр этом возникает ток большой силы и следовательно на корпусе электроустновки возникает большое напряжение. Есди в это время человек коснется прибора, то по нему пройдет ток, больший смертельного,т.е. >100 мА, но поскольку действие тока ограничено временем, то такой ток может быть допустимым, т.е. не вызвать смерть. Время действия тока определяется временем срабатывания max токовой защитой, которая может составлять порядка 0,1 с и менее. Если защитное заземление работает по принципу снижение величины тока через организм человека, то зануление осуществляет защиту временем.

3) Электрическое разделение сети- это разделение сети на отдельные, электрически не связанные участки с помощью разделяющих трансформаторов. Разделяющий трансформатор не изменяет напряжения, а лишь разделяет на небольшие участки. Применяется это на судне в душевых, на пассажирских судах, в машинных отделениях для подключения переносных ламп.

1- разделяющий транформатор

2- электрический инструмент, включенный в сеть

через разделяющий транформатор

3- электрический инструмент, включенный в силовую

сеть (разветвленную силовую сеть).

, ,

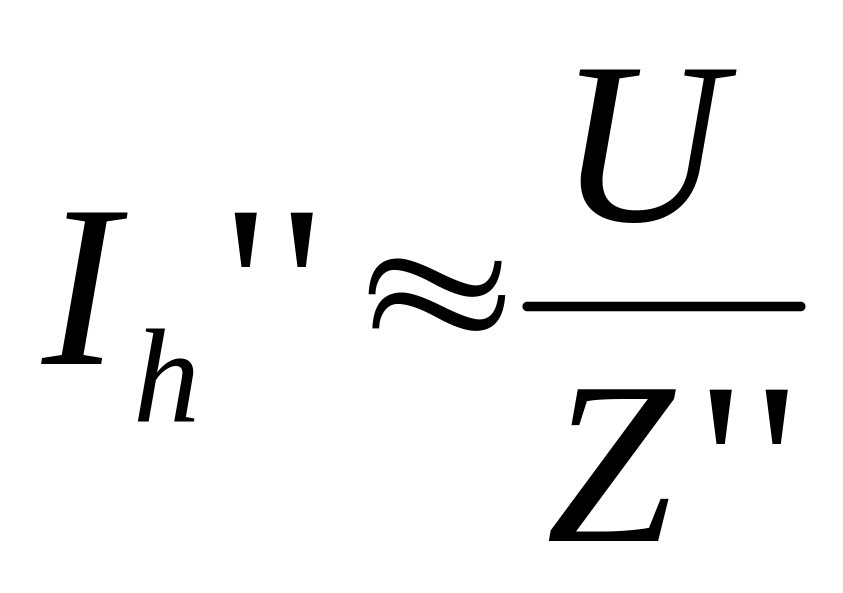

Z’=f(r’); Z’’=f(r’’,C’’)

При использовании разделяющего трансформатора емкость фаз принимается равной 0. r’>>r’’; c’=0 I_h’<<I_h’’
