Котельня по вул. Мірющенка 41в Загальна характеристика об’єкта

На котельні здійснюється вироблення тепла з подальшим транспортуванням до споживачів. Первинною сировиною є природний газ.

Опис технологічного процесу

На даній котельні встановлено котли водогрійного типу КВГ-7,56, в яких нагрівається вода, що знаходиться під тиском 7 кгс/см² і використовується в якості теплоносія. Природний газ, що є паливом на котельнях даного типу, подається на газовий пальник через газорозподільник (ГРП) та проходить через автоматичний клапан РДУК2-100 та запобіжний клапан ПК-100-00, який перекриває подачу природного газу у випадку виникнення аварійної ситуації.

Рис.1. Водогрійний котел КВГ-7,56

Витрата природного газу обчислюється лічильником роторного типу, який працює в парі з обчислювачем-коректором газу ОКВГ-01 .Обчислювач-коректор здійснює обчислення витрати природного газу, приведених до стандартних умов (враховується тиск та температура природного газу) та з урахуванням температури навколишнього середовища. Гарячі гази, отримані в результаті згорання природного газу, обмінюючись теплом із змієвиком, по якому циркулює вода, нагрівають останню до температури 80-90 ⁰С. Після проходження води через систему опалення, охолоджена попередньо вода підігрівається в економайзері та знову потрапляє в котел. Для зменшення висоти димової труби, відпрацьовані продукти згорання всмоктує димосос.

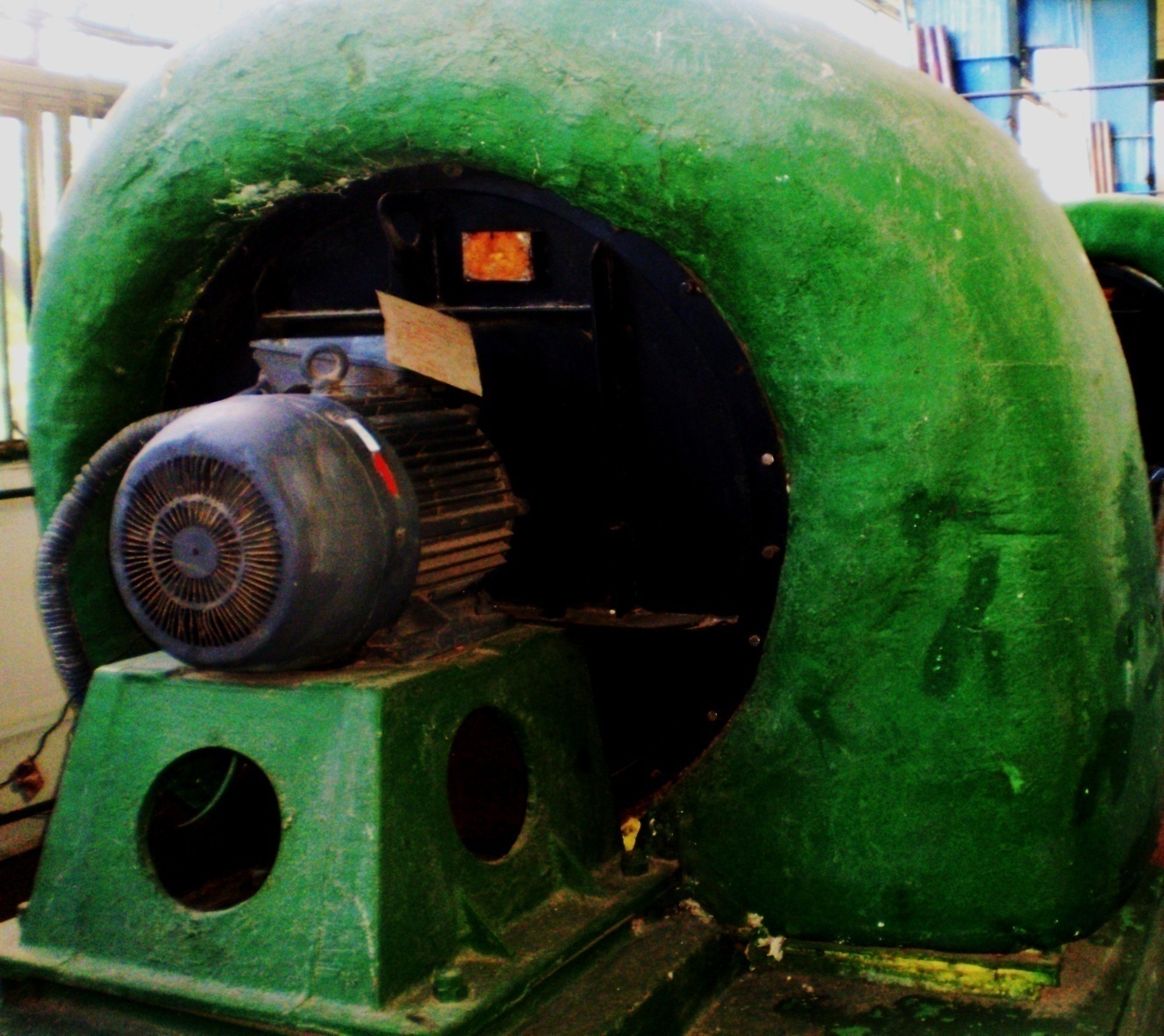

Рис.2. Загальний вигляд димососа ДН -11,2

При цьому гази проходять через економайзер, підігріваючи охолоджену воду, що повертається в систему. Для забезпе чення подачі в топку повітря, яке

необхідне для підтримання процесу горіння, встановлено нагнітаючий вентилятор. При розпалюванні котла спочатку вмикається вентилятор і димосос на час, не менший 15 хвилин, щоб забезпечити достатню вентиляцію камери згорання. Після цього здійснюється подача природного газу та подача іскри для його підпалу.

Опис водогрійного котла квг-7,56

Водогрійні котли КВГ-7,56 призначені для отримання гарячої води тиском 0,6 (6) МПа (кгс / см) і номінальною температурою 95 ° С або 115 ° С, яка використовується в системах опалення житлових, громадських і виробничих будівель. В якості основного палива використовується природний газ.

Склад і робота котла

Котел має горизонтальну компоновку, складається з топкової камери і конвективного газоходу. Вони обладнані газовими пальниками відповідної продуктивності, що мають певні технічні характеристики і сертифікат відповідності Держстандарту РФ. Несучий каркас у котлів відсутній. Котли мають опори, приварені до нижніх колекторів. Ізолюються теплоізоляційним матеріалом і поставляються в обшивці з металічного листа.

Якість живильної води повинна відповідати нормам, встановленим випробуваннями в межах, регламентованих “Правилами технічної експлуатації опалювальних котелень”. Вода для підживлення відкритих систем теплопостачання повинна відповідати вимогам ГОСТ 2874.

Котел поставляється одним транспортабельним блоком. У комплект постачання входить: котел в обшивці і обмурівці, комплект арматури, запірна арматура в межах котла, пальники, автоматика , вентилятор .

Особливістю котлів типу КВГ є застосування в топковому пристрої для спалювання природного газу двосвітних екранів, кожний з яких розташований між двома подовими пальниками, забезпечення рівномірного навантаження на всі труби екранів.

Котли серії КВГ (котел водогрійний газовий) випускаються потужністю до 11 МВт. Це прямоточні секційні котли, що працюють на газовому паливі. Такі котли – це трубна система, скомпонована в одному транспортабельному блоці. Трубна система котла КВГ-7,56-150 (теплова потужність 7,56 МВт, температура води на виході з котла 150°С) складається з радіаційної й конвективної поверхонь нагріву. До радіаційної поверхні відносяться чотири топкових й стельовий екрани. Труби крайніх топкових екранів й стельового по всій висоті (довжині) сполучені між собою металевими пластинами. Кожний топковий екран є окремою секцією, що складається з прямих труб, вварених у верхній та нижній колектори. Для заданого напряму руху води по топкових екранах верхні колектори мають зміщену від центру глуху перегородку (15 і 23 труби). Топкові екрани з'єднуються між собою перепускними трубами. Конвективна поверхня нагріву складається з двох секцій – правої й лівої. У бічні труби вварені чотири пакети тритрубних змійовиків. Для спрямування руху води у бічних трубах зроблені глухі перегородки. Радіаційну поверхню від конвективної відділяє перегородка з горизонтально розміщених труб, сполучених між собою металевими пластинами.

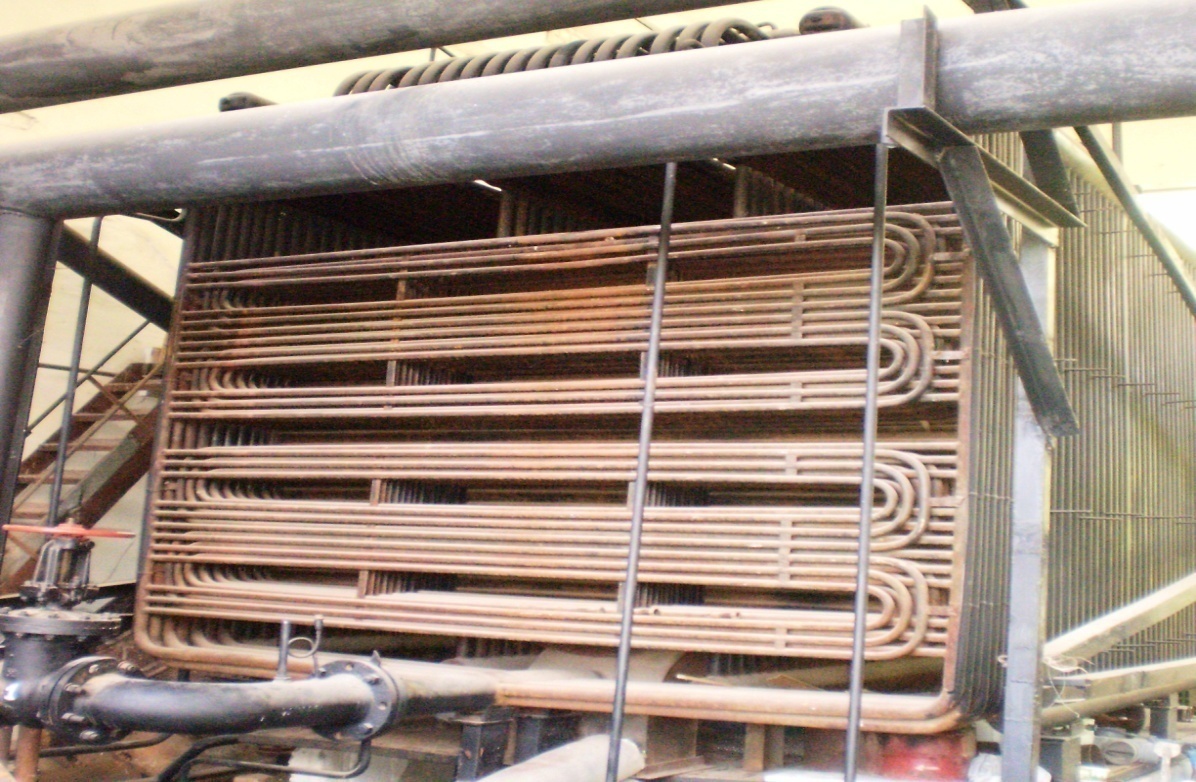

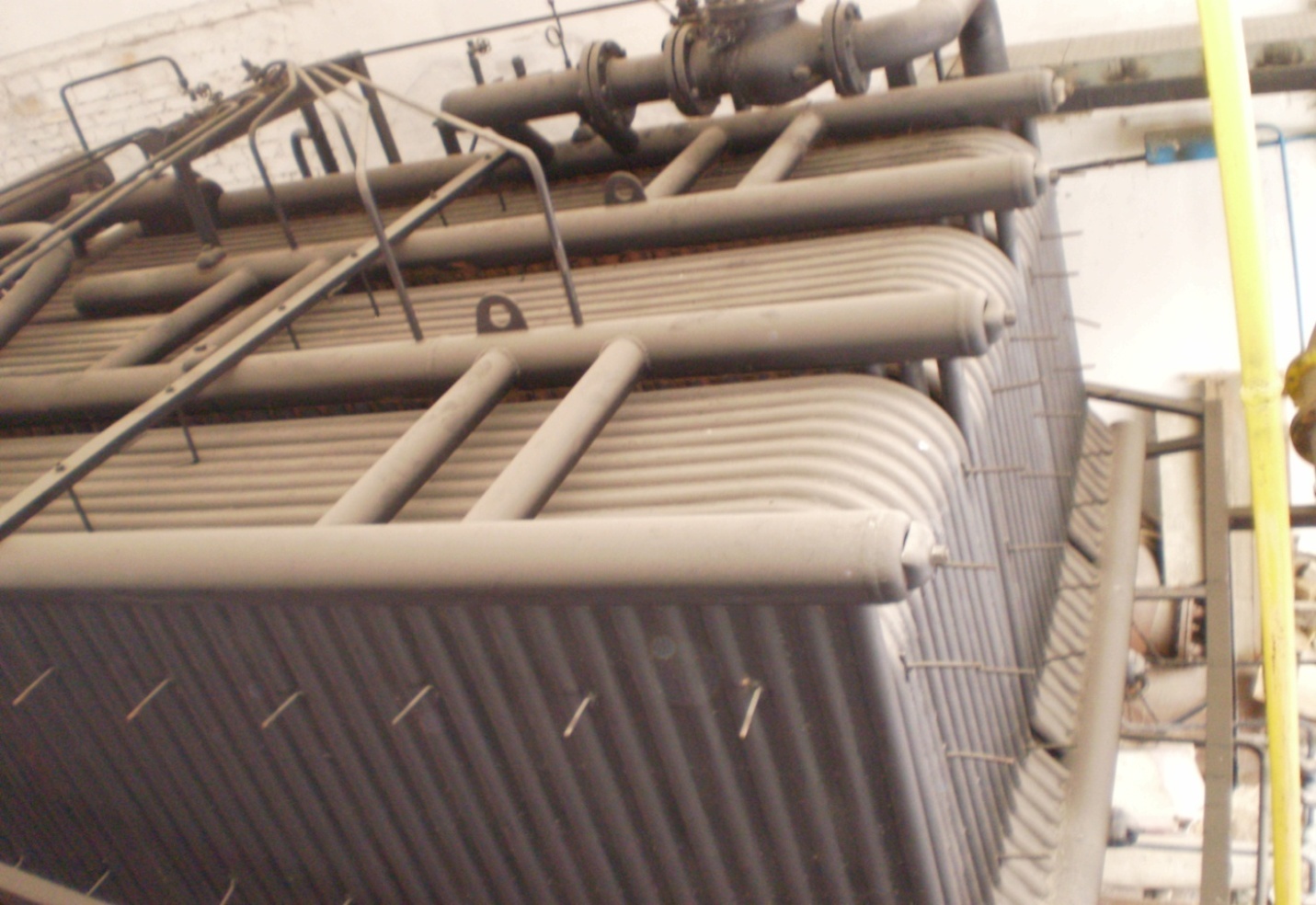

Рис.3. Загальний вигляд котлів КВГ-7,56 без обмурівки і з обмурівкою відповідно

Показники	КВГ-7,56
Теплопродуктивність, МВт	7,56
Паливо	газ
Витрата води, м3 / год	80,2
Габарити в мм,
довжина	5520
ширина	4186
висота	4102
Маса котла, кг	6100
Тиск води, МПа
на вході	1,6
на виході	1,35
Температура води, ° С
на вході	70
на виході	150

Табл.1. Загальна характеристика котла КВГ-7,56
