11.Приведение теодолита в рабочее положение
Центрирование.Горизонтирование.Подготовка зрительной трубы для наблюдения:
а) установка трубы по глазу (обычно осуществляют один раз перед началом работы). Наводят на светлый фон зрительную трубу. Вращая диоптрийное кольцо окуляра, добиваются резкого изображения сетки нитей в поле зрения трубы
б) установка трубы по предмету. Наводят трубу на цель и вращением кремальеры добиваются четкого изображения предмета;
в) устранение параллакса (оптического явления смещения). Совмещают центр сетки нитей с центром марки. Перемещают глаз относительно окуляра и наблюдают, не сходит ли центр сетки нитей с выбранной точки, если сходит, значит, наблюдается явление параллакса, которое устраняют небольшим поворотом кремальеры.
14. Измерение вертикальных углов теодолитом
Измерение углов наклона выполняется в следующей последовательности:
– при КЛ наводят на наблюдаемую точку, отмечают высоту наведения и снимают отсчет по вертикальному кругу;
– при КП наводят на ту же точку, снимают отсчет по вертикальному кругу.
Вычисляют
МО =
,
затем вычисляют угол наклона v=КЛ-М0
1 0.Устройство теодолита 2т30п
1 — наводящий винт лимба; 2 — окуляр микроскопа; 3 — зеркало подсветки; 4 — боковая крышка; 5 — посадочный паз для буссоли; 6 — уровень при трубе; 7 — юстировочная гайка; 8 — колпачок; 9 — диоптрийное кольцо окуляра зрительной трубы; 10 — наводящий винт трубы; 11 — наводящий винт алидады; 12 — подставка; 13 — подъемные винты; 14 — втулка; 15 — основание; 16 — крышка.

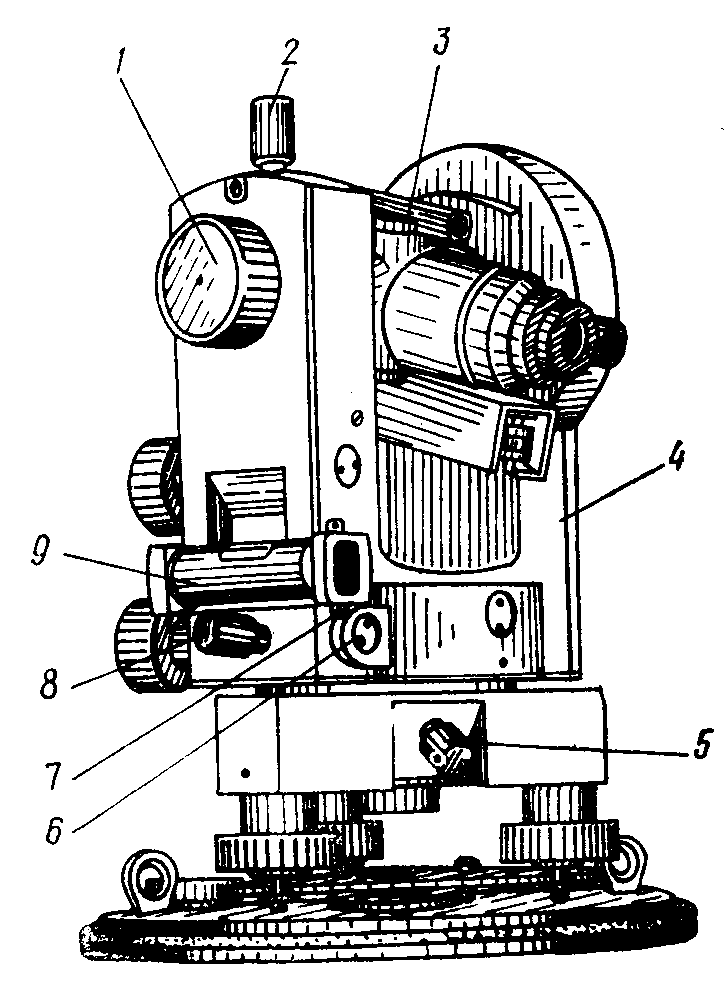

1
— кремальера; 2 — закрепительный винт
трубы; 3 — визир; 4 — колонка; 5 —
закрепительный винт лимба; 6 — гильза;
7 — юстировочные винты цилиндрического
уровня; 8 — закрепительный винт алидады;
9 — уровень при алидаде.
13.Способы измерения горизонт.Угла
Способ отдельного угла.
КП: измерить угол по 1 рейке, затем по 2. Найти разность измерений. КЛ: то же самое. Если углы совпадают, измерения проведены верно.
Способ круговых приемов. Если с одного пункта наблюдается более двух направлений, то часто применяют способ круговых приемов. При КЛ установить на лимбе отсчет, близкий к нулю, и навести трубу на первый пункт; взять отсчет по лимбу.Вращая алидаду по ходу часовой стрелки, навести трубу последовательно на второй, третий и т.д. пункты и затем снова на первый пункт; каждый раз взять отсчеты по лимбу.Перевести трубу через зенит и при КП навести ее на первый пункт; взять отсчет по лимбу.Вращая алидаду против хода часовой стрелки, навести трубу последовательно на (n-1), …, третий, второй пункты и снова на первый пункт; каждый раз взять отсчеты по лимбу.Затем для каждого направления вычисляют средние из отсчетов при КЛ и КП и после этого – значения углов относительно первого (начального) направления.
12.Поверки теодолита 2т30п
Поверки - это действия, которыми контролируют правильность взаимного расположения основных осей прибора.
Поверка цилиндрического уровня.Ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна вертикальной оси вращения теодолита. Вращением алидады устанавливаем ось уровня параллельно линии, проходящей через два подъемных винта. Вращая два винта в противоположных направлениях, мы приводим пузырек уровня на середину. Затем поворачивают алидаду на 1800. Если пузырек уровня остается на середине, то уровень исправен и поверку считают выполненной.
Поверка сетки нитей. Нить сетки наводят на четко видимую точку так, чтобы изображение совместилось с вертикальной нитью сетки сверху. Вращая наводящий винт трубы, перемещают изображение наблюдаемой точки вниз. Поверка считается выполненной, если точка не сошла с вертикальной нити.
Определение коллимационной ошибки.
Визирная ось трубы должна быть перпендикулярна оси вращения трубы. Устанавливают теодолит по уровню. При КП наводят теодолит на точку; снимают отчет по горизонтальному кругу. Ту же самую операцию выполняют при КЛ.
Определениеместа нуля (М0)
Место нуля – это отсчет по вертикальному кругу, когда зрительная труба горизонтальна, а пузырек уровня при алидаде находится в нуль – пункте. Зрительную трубу наводят на высоко расположенную точку, и при двух положениях теодолита снимают отчет по вертикальному кругу. МО =
