4.2. Правила привязки конструктивных элементов многоэтажных
промышленных зданий
В многоэтажных промышленных зданиях с балочными перекрытиями размер привязки колонн крайних рядов к продольным разбивочным осям зависит от нормативных нагрузок на покрытия. Так, в зданиях с нагрузками на них,5-10 кПа внешнюю грань, колонн смещают с разбивочной оси наружу на 200 мм, а между внутренней плоскостью стены и гранями колонн предусматривают зазор 30 мм (рис.6, а).
В зданиях с нагрузками на перекрытия 10-25 кПа внешние грани колонн совмещают с разбивочной осью и оставляют зазор в 30 мм между колоннами и стеной (рис.6, б).

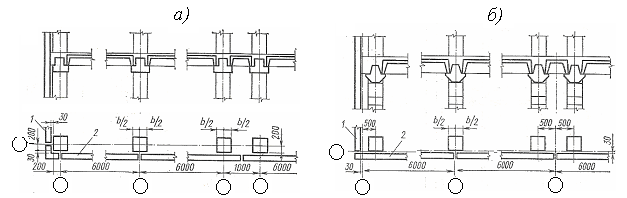

Рис.6. Привязка колонн и наружных стен многоэтажных зданий к продольным и поперечным разбивочным осям и в местах температурных швов:
а) в зданиях с нормативными нагрузками на перекрытие 500-1000 кг/м2 (5-10 кПа); б) то же, с нагрузками 1000-2500 кг/м2 (10-25 кПа); 1- торцевая стена; 2- продольная стена
В торцах многоэтажных зданий внешние грани колонн относят от крайних
поперечных разбивочных осей на 200 мм (рис.5, а) или геометрические оси сечения крайних колонн смещают с разбивочных осей внутрь на 500 мм (рис.5, б). В первом случае между внутренней плоскостью торцовой стены и внешней гранью колонн оставляют зазор 30 мм, а во втором такой зазор предусматривают между стеной и разбивочной осью.
Поперечные температурные швы устраивают на двух рядах колонн со вставкой между ними размером 1000 мм или без нее. В первом случае геометрические оси сечения парных колонн совмещают с разбивочными осями (рис.6, а), во втором - температурный шов совмещают с одинарной разбивочной осью и каждую из парных колонн смещают с разбивочной оси на 500 мм (рис.6, б).
В многоэтажных и двухэтажных зданиях с укрупненными пролетами верхнего этажа привязку крайних колонн и наружных стен к продольным и поперечным разбивочным осям производят так же, как в одноэтажных зданиях.
Колонны средних продольных и поперечных рядов многоэтажных зданий различных конструктивных решений привязывают так, чтобы геометрические оси сечения колонн совпадали с разбивочными осями.
4.3. Правила привязки к одноэтажному производственному зданию
многоэтажной пристройки
В месте примыкания к одноэтажному зданию многоэтажного не допускается смещать разбивочные оси, перпендикулярные к линии пристройки и общие для обеих частей сблокированного здания. При этом вставку между разбивочными осями по линии поперечных температурных швов многоэтажного здания предусматривают как продолжение аналогичных швов одноэтажного здания (рис.7).
Рис.7. Температурные швы в пристройках, продолжающие швы одноэтажной части здания:
1- поперечный шов со вставкой в многоэтажной пристройке; 2- поперечный шов без вставки; 3-
продольный шов со вставкой в одноэтажной части здания; 4- одноэтажная часть здания; 5- многоэтажная пристройка
Размер вставки между параллельными крайними разбивочными осями по линии примыкания многоэтажного объема к одноэтажному принимают таким, чтобы в этом месте можно было использовать по возможности типовые стеновые панели (рядовые или доборные ).
