6.12. Вертикальный разрез по стене производственного здания

Вертикальный разрез по стене производственного здания включает в себя стену и примыкающие конструкции от парапета до фундамента. На разрезе должна быть четко показана структура стены, ее членение на отдельные конструктивные элементы, детали крепления стены к каркасу. Обязательно должны быть показаны разбивочная ось и привязка к ней внутренней грани стены.

При разновысоких пролетах рекомендуется выполнять разрез по стене наиболее низкого пролета.

На разрезе по стене следует обозначить примыкающую конструкцию покрытия пола и отмостки.

Необходимо обратить внимание на то, что при использовании широких простенков оконное заполнение крепится не к колонне, а к стеновым панелям и прогонам.

Для того, чтобы разместить разрез по стене, на чертеже в заданном масштабе можно выполнить горизонтальные разрывы-рассечения таким образом, чтобы каждый разрыв начинался и заканчивался на одной и той же конструкции.

В приложении 8 показан пример вертикального разреза по стене из панелей типа «сэндвич».

6.13.Узлы

В проекте должно быть разработано 3 конструктивных узла или архитектурных деталей. Узлы располагают на свободных местах листов, где они замаркированы, или на других листах (кроме разбивочного плана с элементами благоустройства и фасадов) с соответствующей маркировкой.

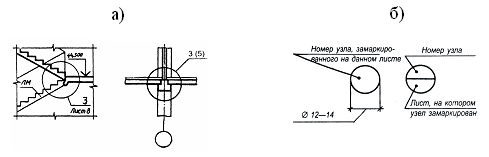

При изображении узла соответствующее место отмечают замкнутой сплошной тонкой линией (окружностью или овалом) с обозначением на полке линии-выноски порядкового номера узла арабской цифрой (рис.56, а).

Если узел помещен на другом листе, то номер листа указывают под полкой линии-выноски или на полке линии-выноски, рядом, в скобках в соответствии с рис.56, б.

Рис.56. Обозначения узлов и деталей на чертежах

7. Конструктивное решение многоэтажных промышленных зданий

В многоэтажных промышленных зданиях применяются две конструктивные схемы: полный каркас, а для 4-5-этажных зданий при ширине корпуса не более 18 м применяется полукаркасная схема с несущими стенами и внутренним каркасом.

Здания с верхним крановым этажом характерны для производств химической промышленности. Верхний этаж имеет укрупненную сетку колонн 12 х 6; 18 х 6 и 24 х 6 м и краны грузоподъемностью 5 и 10 т.

Каркасы многоэтажных зданий выполняют преимущественно из железобетона и значительно реже из стали. Железобетонные каркасы более долговечны, огнестойки, в них меньше расходуется металла.

Стальные каркасы допускается применять в многоэтажных зданиях под оборудование с полезной нагрузкой на перекрытия, превышающей 3000, 1500 и 1000 кг/м2 (30, 15 и 10 кПа) при сетке колонн соответственно 6 х 6; 6 х 9 и 6 х 12 м, а также при особых производственных и технологических требованиях к зданиям: больших динамических и статических нагрузках, сжатых сроках возведения, в труднодоступных районах строительства, при требующемся минимальном сечении колонн, наличии агрессивной среды и пр.

В укрупненных пролетах (18 м и более) верхнего этажа допускается применять стальные стропильные конструкции.
