Колонна; 2- фундаментная балка; 3- бетонный прилив; 4- обетонка
По верху фундаментов укладывают слой цементно-песчаного раствора толщиной 100 мм для выравнивания и опирания базы колонны. Базы крепят к фундаментам анкерными болтами (рис.16).
Стены, как и в зданиях с железобетонным каркасом, опирают на фундаментные балки, укладываемые на уступы фундаментов или бетонные приливы (рис.16).
6.2. Колонны
В зависимости от объемно - планировочных параметров крановой нагрузки, режима работы мостового крана, а также технологического процесса и состояния внутренней среды в цехе, колонны могут быть приняты из железобетона, металла или комбинированными.
Железобетонные колонны. Для зданий цехов, не имеющих кранового оборудования, применяют колонны прямоугольного сечения высотой до 9,6 м (рис.17, а, б). Колонны средних рядов имеют небольшие уширения - оголовки (вут), что увеличивает опору для ферм и балок покрытия.

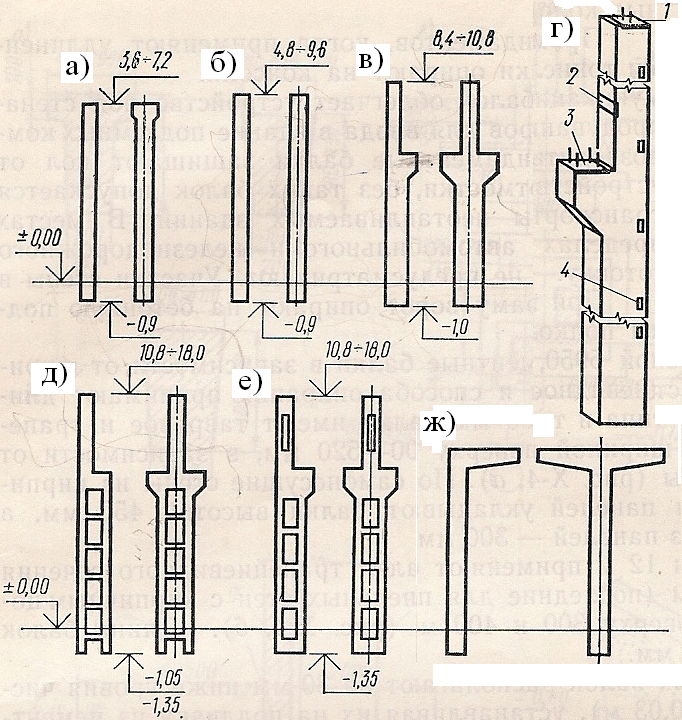

Рис.17. Основные типы железобетонных колонн
а) прямоугольного сечения для зданий без мостовых кранов с шагом 6 м; б) то же, с шагом 12 м; в) прямоугольного сечения для зданий с мостовыми кранами с шагом 6 и 12 м;
В зданиях, оборудованных мостовым кранами, используют два типа колонн:
- при высоте цеха до 10,8 м и грузоподъемностью кранов от 10 до 20 т - колонны прямоугольного сечения с консолями (рис.17, в);
- при высоте цеха от 10,8 до 18,0 м и грузоподъемностью кранов от 10 до 50 т - колонны двухветвевые (рис.17, д, е).
Для крепления стропильных конструкций, подкрановых балок и стенового ограждения колонны имеют металлические закладные детали (рис.17, г).
Величина заглубления колонны ниже нулевой отметки зависит от типа и высоты колонны, грузоподъемности кранового оборудования и наличия помещений или приямков, располагаемых ниже уровня пола и может составлять 0,9 ... 1,35 м и более.
При шаге колонн наружного ряда 6 м и внутреннего ряда 12 м вводятся подстропильные системы, что требует уменьшения высоты колонн среднего ряда на высоту опорной части подстропильной конструкции на 600 мм.
Стальные колонны. Стальной каркас целесообразно применять при укрупненной сетке колонн, большой высоте, с тяжелыми мостовыми кранами, когда по условиям эксплуатации железобетонный каркас недостаточно надежен.
Стальные колонны одноэтажных зданий могут иметь постоянное или переменное сечение (рис.18).
Рис.18. Основные типы стальных колонн:
а) постоянного по высоте сечения; б) то же, переменного; в) раздельного тип
Колонны постоянного сечения устанавливают в зданиях бескрановых и с кранами небольшой грузоподъемности (до 20 т) высотой до 9,6 м (рис.18, а).
Чаще применяют двухветвевые колонны из-за меньшего расхода стали (рис.18, б, в). Колонны раздельного типа следует применять в зданиях с тяжелыми мостовыми кранами (более 125 т); при двухярусном расположении кранов или в пролетах, со стороны которых предполагается расширение цеха (рис.18, г).
Для увеличения площади опирания колонн и соединения их с фундаментами в нижней части колонн предусматривают стальные базы (рис.19).
Центрально сжатые колонны и внецентренно сжатые колонны с небольшим изгибающим моментом рекомендуется устанавливать на базы из стальной плиты или усиленной ребрами жесткости. Для этих колонн могут применяться базы, состоящие из стальных опорных плит и траверс.
Двухветвевые колонны в случае небольшого расстояния между ветвями устанавливают на общие или раздельные базы.
Базы со стержнем колонн соединяют сваркой. Перед установкой нижний торец колонны и поверхность опорной плиты фрезеруют.
Рис.19. Базы стальных колонн и способы опирания их на фундаменты:
а) база из стальной плиты; б) то же, с дополнительными ребрами; в- то же, с траверсами; г) сплошная база из плиты и швеллеров; д) - раздельные базы ветвей колонны
При невысоких базах верх фундаментов можно располагать на уровне пола (или низа подстилающего слоя). При этом упрощается монтаж колонн, так как его ведут по окончании работ нулевого цикла, и снижается расход стали на колонны.
В целях защиты колонн от коррозии подпольные их части вместе с базами покрывают слоем бетона. Такая операция отпадает при расположении верха фундамента в уровне пола.
Помимо основных колонн в промышленных зданиях предусматривают фахверковые колонны, устанавливаемые в торцах зданий и между основными колоннами крайних продольных рядов при шаге 12 м и длине стеновых панелей 6 м.
Фахверковые колонны предназначены для крепления стен. Они воспринимают массу стен и ветровые нагрузки.
Фахверковые колонны изготавливают железобетонными и стальными. Железобетонные колонны имеют сечение от 300 х300 до 400 х 600 мм. Стальные колонны фахверка выполняют из сварных широкополочных двутавров.
