5.6. План элементов перекрытия (покрытия)

Схему расположения элементов перекрытия выполняют для многоэтажных здания в виде плана с упрощенным изображением железобетонных элементов

На схему наносят:

- координационные оси здания (сооружения);

- размеры, определяющие расстояние между ними и между крайними осями и другие необходимые размеры;

- отметки характерных уровней элементов конструкций;

- позиции (марки) элементов конструкций;

- обозначение узлов и фрагментов;

-обозначение отверстий и монолитных участков с необходимыми размерами и привязками к координационным осям.

В наименовании схем расположения, при необходимости, приводят сведения, определяющие положение конструкций в здании (сооружении).

Пример: Схема расположения элементов перекрытия на отм. 7,200 между осями 1-15, В-Г.

К схемам составляют спецификации по форме 5.

Форма 5

Спецификация сборных элементов

По железобетонным стропильным конструкциям в качестве настила следует применять железобетонные ребристые плиты размером 1,5 х 6,0 или 3,0 х 6,0 м, а по металлическим - штампованный настил по прогонам или панели типа «сэндвич».

5.7. Планы полов

Планы полов выполняют в виде схем в пояснительной записке. На планы полов наносят:

- координационные оси – крайние, у деформационных швов, по краям участков с различными конструктивными и другими особенностями и с различными привязками таких участков;

- обозначения уклонов полов;

- обозначение типов полов в кружках диаметром 7 мм;

- отметки в местах перепадов полов.

Стены здания (сооружения) и перегородки на планах полов изображают одной сплошной толстой основной линией.

На планах полов указывают элементы здания (сооружения) и устройства, влияющие на конструкцию пола (проемы ворот, дверей, деформационные швы, каналы, трапы и др.), границы участков с различной конструкцией пола.

Деформационные швы изображают двумя сплошными линиями, границы участков пола – пунктирными линиями.

К планам полов составляют экспликацию полов по форме 5, которую размещают

в соответствующем разделе пояснительной записки.

При выборе вида и конструкции пола исходят из характера производственных воздействий на него и обеспечения долговечности и эксплуатационной надежности пола. Полы устраиваются по грунту и по перекрытию. Конструкция пола должна быть приведена на разрезах здания в графической части.

Конструктивное решение полов приведено в приложении 6.

5.8. План кровли (крыши)

План кровли выполняется общим для производственного и административно-бытового зданий. На план необходимо нанести линию, характеризующую поперечный профиль кровли, над которой следует указать уклон кровли в процентах. На плане кровли показывают парапеты стен, фонари, водоприемные воронки с привязкой их к разбивочным осям, пожарные лестницы, высотные отметки конька и ендовой, деформационные швы (двумя линиями) (рис.12)

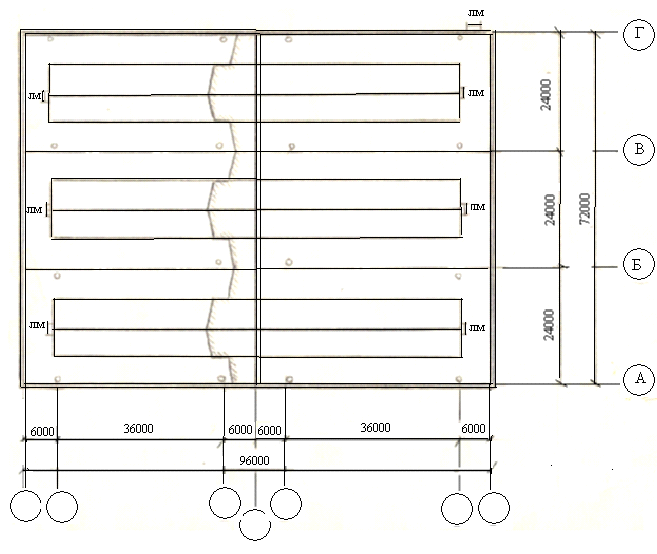

Рис.12. План кровли

.

При размещении водоприемных воронок на покрытии необходимо следовать следующим рекомендациям:

а) площадь водосбора, приходящаяся на одну воронку с диаметром водоприемной трубы 100 мм, должна составлять 800 - 1200 м2 ;

б) воронки следует располагать у продольных осей на расстоянии друг от друга не более 48 м для плоских кровель и 24 м - для скатных;

в) водоприемные воронки необходимо размешать с привязкой к поперечным разбивочным осям по 450 мм, а к продольным осям у стены - не менее 600 мм;

г) не рекомендуется размещатъ воронки на покрытии фонарей;

д) первую и последнюю воронки следует устанавливать с отступом на один шаг от торцов здания;

ж) на кровле административно-бытового здания воронки желательно размещать над «мокрыми» или техническими помещениями).

Допускается не показывать на плане кровли производственного и административно-бытового зданий вентиляционные шахты и другие технические надстройки (кроме фонарей).

На плане кровли должны быть обозначены разбивочные оси, характеризующие габариты здания, длину фонарей, места размещения деформационных швов и воронок.
