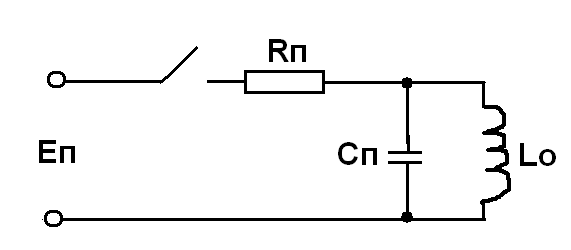

12. Строчная развертка монитора. Принципиальная схема и диаграммы работы.

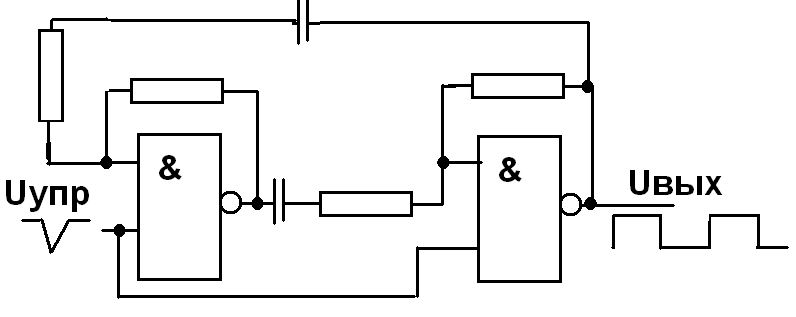

Более 60 % мощности монитора идет на строчную развертку

Rп – потерь

Cп - паразитная

Lо – отклоняющая катушка

t пр – 10 мск

t обр – 0,5 мск

Uп = 150 В

Время обратного хода

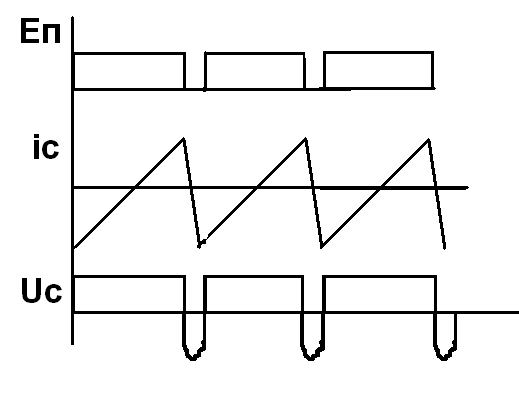

Ток изменяется по закону :

13. Видеоусилитель монитора , Структурная схема, основные параметры

Входные устройства обеспечивают соединение монитора с компьютером и прохождение видеосигналов к оконечным видео усилителям. Основные требования, которые должны удовлетворять входные цепи и узлы обработки видеосигналов, следущие: передача видеосигналов и сигналов синхронизации от компьютера к блокам монитора без искажений, а также их стабильность во времени, чтобы изображение на экране имело максимальную четкость, стабильность растра и сохраняло свои яркостные параметры. Эти требования должны быть согласованы с классом монитора, режимами его работы и предельными параметрами электронно-лучевой трубки.

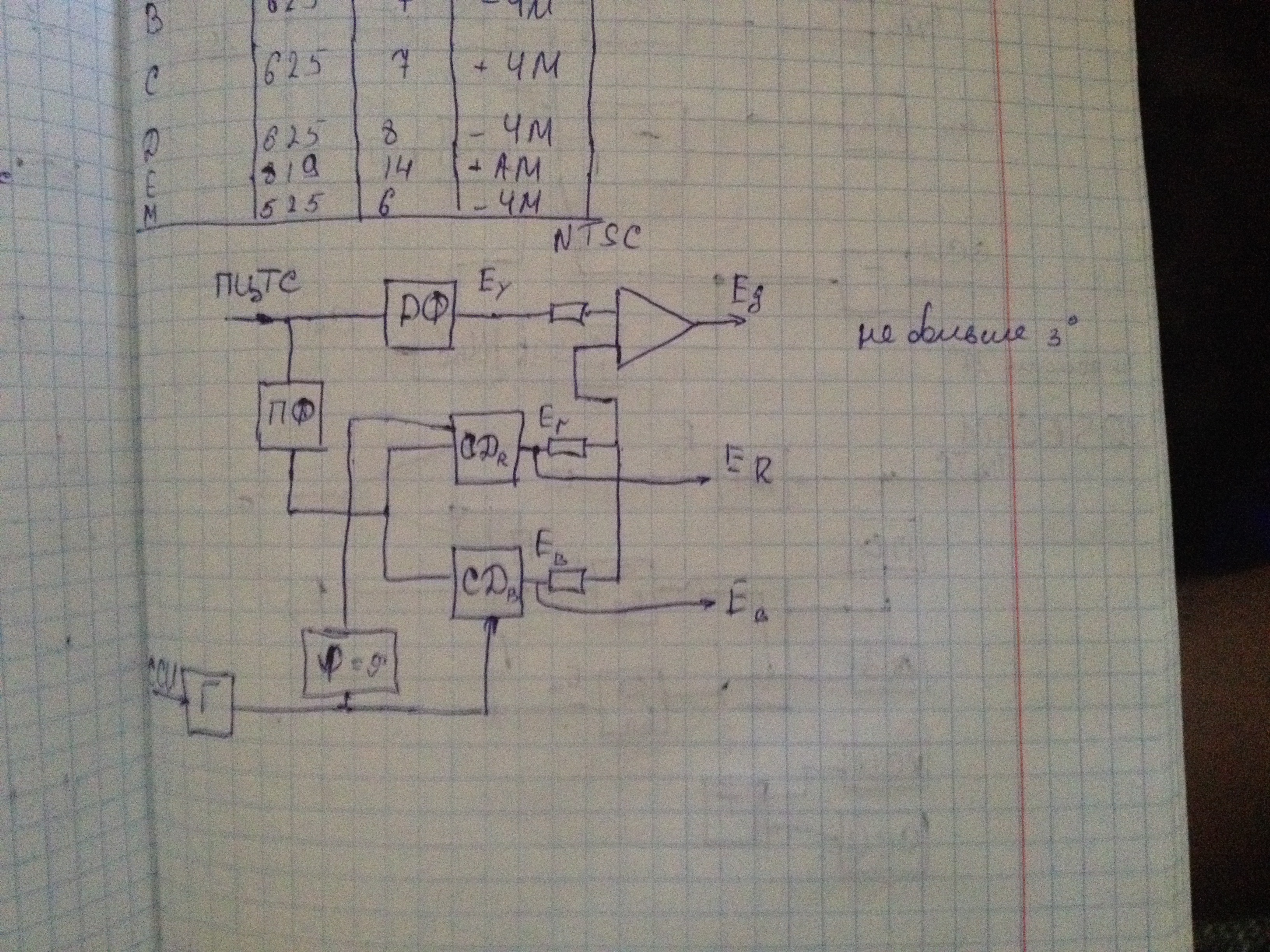

14. Система цветного телевидения ntsc

15. Система цветного телевидения pal

16. Система цветного телевидения secam

NTSC, PAL, SECAM – аналоговые; DVB-T, DVB-T2 - цифровые.В России применяется система цветного телевидения SECAM.

PAL NTFS

Как и остальные системы цветного телевидения, PAL совместим с чёрно-белым телевещанием. Созданная в качестве альтернативы NTSC с присущими последней недостатками, система PAL может рассматриваться, как её удачная модернизация^[2]. Вместо непосредственной передачи основных цветов система предусматривает передачу сигнала яркости Y, как в чёрно-белом телевидении, и двух цветоразностных сигналов R-Y и B-Y, несущих информацию о красном и синем цветах соответственно. Недостающая информация о зелёном цвете G восстанавливается в приёмнике вычитанием цветоразностных сигналов из яркостного. В случае просмотра программы на чёрно-белом телевизоре используется только сигнал яркости, ничем не отличающийся от видеосигнала чёрно-белого телевидения. Сигнал цветности, который содержит информацию о цветоразностных сигналах, чёрно-белыми телевизорами не принимается. Он передается в высокочастотной области спектра сигнала яркости при помощи вспомогательной несущей частоты — поднесущей, которая принимается блоком цветности цветных телевизоров.

Передача сигнала цветности происходит так же, как в NTSC с использованием квадратурной модуляции поднесущей. Отличие состоит в том, что фаза одной из квадратурных составляющих (R-Y) сигнала цветности PAL меняется от строки к строке на противоположную^[2]. Для уменьшения видимости помех от поднесущей, её частота выбрана равной сумме нечётной гармоники четвертьстрочной частоты и частоты кадров^[4

SECAm

Так же, как в других системах цветного телевидения — NTSC и PAL — для совместимости с чёрно-белым телевизионными приёмниками вместо непосредственной передачи трёх сигналов основных цветов осуществляется передача сигнала яркости Y, соответствующего чёрно-белому изображению, и двух цветоразностных сигналов R-Y и B-Y, несущих информацию о красном и синем цветах соответственно. Недостающая информация о зелёном цвете G восстанавливается в приёмном устройстве вычитанием суммы цветоразностных сигналов из яркостного в соответствии с соотношением:

^[2].

Главной особенностью системы SECAM, отражённой в её названии, является передача во время интервала одной строки только одного цветоразностного сигнала из двух, передаваемых поочерёдно^[1]. В приёмнике сигнал, передаваемый в течение одной строки, воспроизводится в течение двух строк за счёт использования строчной памяти. В момент передачи сигнала R-Y, из строчной памяти в декодер поступает сигнал предыдущей строки B-Y и наоборот. Поскольку система SECAM используется только с европейским стандартом разложения 625/50, длительность запоминания, равная периоду одной строки, составляет 64 микросекунды^[2].
