7. Кинескопы. Классификация. Устройство и принцип действия.

С уществуют дельтообразные, планарные, и хроматрон. В последнем типе кинескопа все три цвета содержатся в одном луче и уже разделяются специальной системой управления уже непосредственно перед самим экраном. Они широкого распространения не получили из-за сложной системы отклонения.

Кинескоп с дельтообразным Кинескоп с планарным Разделение цветов в хроматроне

расположением расположением

В кинескопах с дельтаобразным расположением ЭП применен мозаичный экран, в котором в определенной последовательности нанесены зерна люминофора красного, синего и зеленого

цветов, объединенные в триады. В кинескопах с самосведением люминофоры нанесены в виде чередующихся полосок красного, зеленого и синего цветов. Так как размер зерен люминофора очень мал (диаметр 0,3 мм), то с расстояния, на котором производится просмотр телевизионных изображений, разрешающая способность глаза не позволяет различить их отдельно друг от друга. В результате свечение зерен люминофорной триады или расположенных рядом каждой из нанесенных на экраны чередующихся полосок люминофоров красного, зеленого и синего цветов воспринимается человеческим глазом как суммарное. Происходит пространственное аддитивное сложение, при котором яркость, насыщенность и цветовой тон результирующего цвета определяются суммарной энергией и соотношением составляющих излучения всех электронных лучей. Для того чтобы каждый из электронных лучей при движении в процессе развертки возбуждал люминофорные зерна или полоски связанного с ним цвета, применяют теневую маску, располагаемую в непосредственной близости от экрана. Маска выполняется из стального листа толщиной 0.15 мм. В кинескопах с дельтаобразным расположением ЭП такая маска имеет круглые, а в кинескопах с самосведением - продолговатые отверстия (щели). Центр каждого отверстия маски диаметром 0,2.. 0.3 мм в кинескопах с дельтаобразным расположением ЭП находится против центра одной триады люминофоров, а в кинескопах с самосведением—против зеленой полоски люминофора. Пересекаясь в отверстиях маски, электронные лучи слегка расходятся и попадают каждый на соответствую­щие зерна или полоски люминофоров. Теневая маска задерживает до 70% электронов, испускаемых катодами.

Кинескопом называется оконечное телевизионное устройство, предназначенное для воспроизведения изображения.

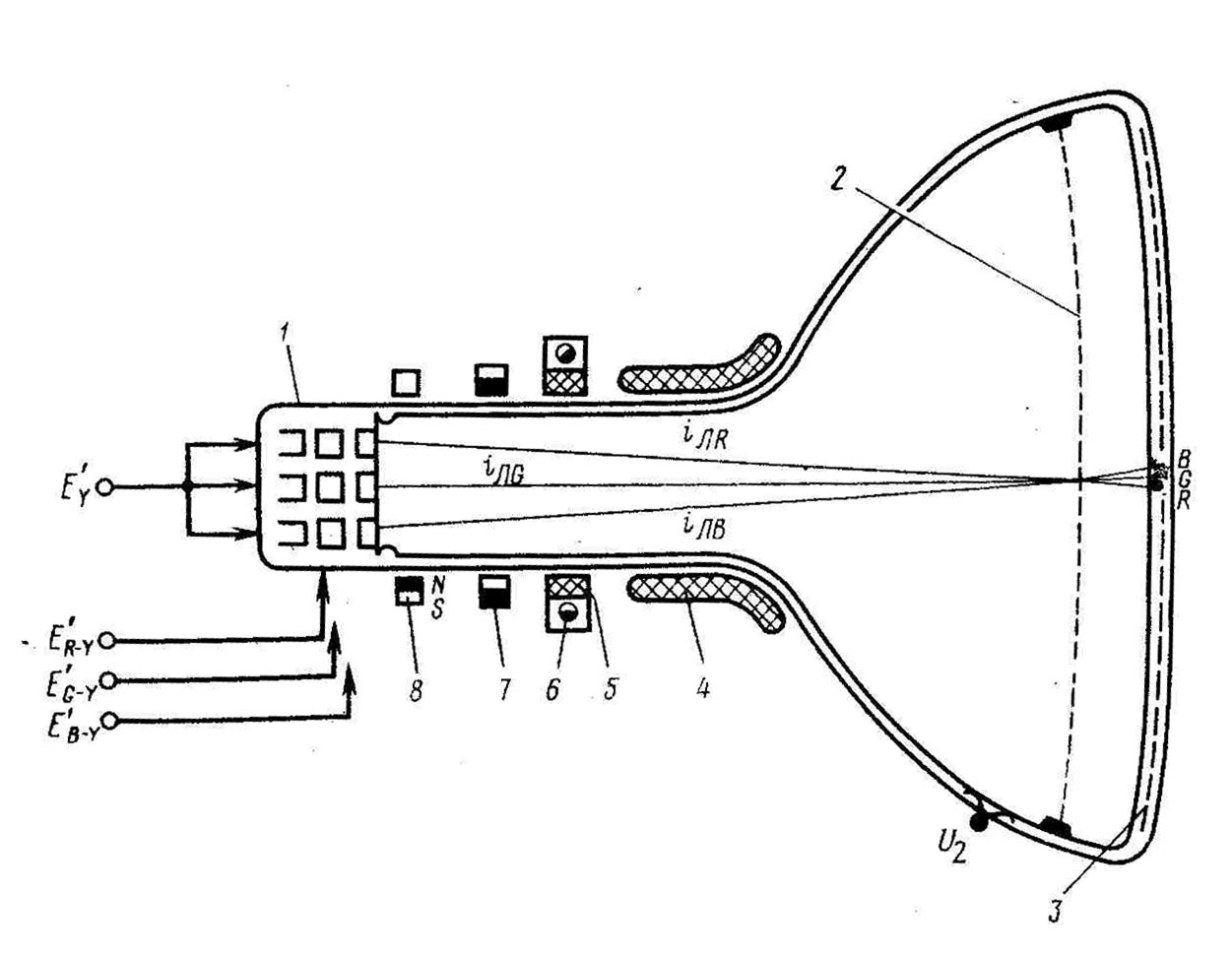

Рис.1.Масочный кинескоп

1- электронно-оптическая система, 2-теневая маска, 3-люминофорный экран, 4-строчные отклоняющие катушки, 5-кадровые отклоняющие катушки,6 и 7-магниты чистоты цвета, 8-магнит горизонтального перемещения, Еy-катоды, ER-Y, EG-Y, EB-Y-модуляторы.

8. Жидкокристаллические индикаторы. Устройство, принцип действия, основные характеристики, схемы включения.

Жидкокристаллические индикаторы не излучают свет, а управляют проходящим светом. Поэтому у данных индикаторов нет понятия яркости, существует контрастность. Для просветных индикаторов используют вместо контрастности коэффициент пропускания(отношение интенсивности выходящего света к падающему). Они требуют низкого управляющего напряжения, что позволяет согласовывать их непосредственно с цифровыми интегральными схемами. Различают различные типы индикаторов: На эффекте динамического рассеяния, на твист-эффекте, на эффекте “гость- хозяин”. Существует для индикаторов на твист эффекте три системы подсветки:

1. Отражательная - свет проходит через индикатор, отражается рефлектором и управляется поляризатором.

2. Просветная – источник света расположен позади одного из поляризаторов. В качестве источника используют миниатюрную лампу накаливания или люминесцентный источник с радиоактивным возбуждением.

3. Просветно-отражательная система – отражатель частично пропускает свет идущий сзади, и частично отражает свет идущий спереди. Данная система получила наиболее широкое применение.

Основным недостатком является малый угол обзора ,и при слабом освещении требуются лампы подсветки. Также при изменении температуры сильно изменяется время релаксации и время реакции. (Десятки миллисекунд при комнатной температуре). У индикаторов малый угол обзора.Для увеличения срока службы индикаторов их питают переменным напряжением, исключая этим направленность электрохимических процессов.

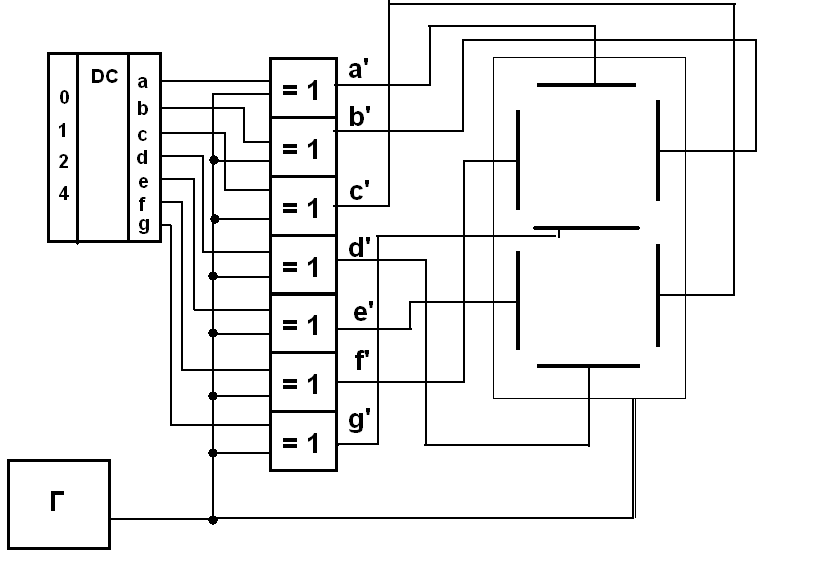

Схема для получения переменного тока.

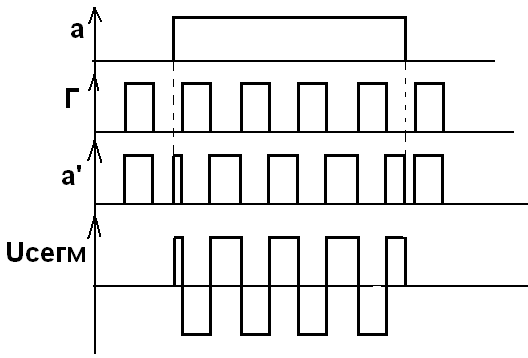

Д иаграмма работы (максимальная частота генератора 300 Гц)

Uсегмента = Ua - Uг
