Раздел 5 Расчет вентиляции

Расчет естественной канально вытяжной вентиляции

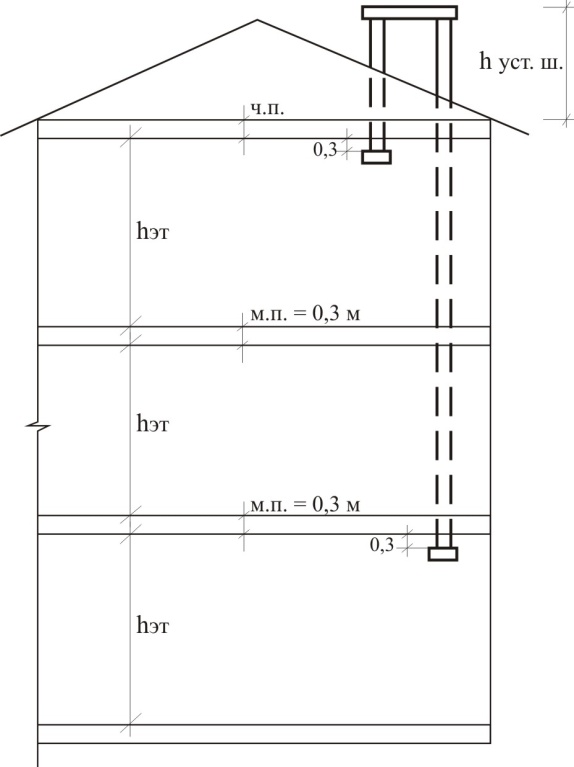

Расчетная схема:

1. Общее количество воздуха которое должно быть удаленно из квартиры

∑F=F₁₀₁+F₁₀₂=35,4+13,5=48,9

2. Расчет гравитационного давления

К₁ – >

К₂ – >

3. В соответствии с размерами из таб. 10 задаемся ориентировачным размером вент. канала k=270x270 ƒк=0,073

4. Скорость воздуха в канале

5. Находим диаметр канала круглого сечения , равновеликий прямоугольному по потерям на трение

6. Используя намограму по количеству воздуха и эквивалентному диаметру находим:

R=0,018

Р_дин1=Р_дин2=0,15

R –

Р_дин –

7. Находим фактическое хзначение потерь давления на трение

β=2 – поправка на шороховатость

8. Находим потери давления связаные с местным сопротивлением

- > 3,8∙0,15=0,57

- > 3,8∙0,15=0,57

9. Суммарные потери давления

К₁ – >

К₂ – >

10. Сравниваем гравитационное давление с суммарными потерями давления

3,42>0,89

0,86>0,65

Таб. 2 Гидравлический расчет вентиляционных каналов

№ кан.	Vк, м3/ч	L, м	a b, мм	fк, м2	d, мм	W, м/с	R , Па/м	β	βRL Па	∑ζ	Pдин, Па	Z, Па	βRL+Z Па	Pгр, Па
1	96,7	8,82	270х270	0,073	270	0,37	0,018	2	0,32	3,8	0,15	0,57	0,89	3,8
2	96,7	2,2	270х270	0,073	270	0,37	0,018	2	0,08	3,8	0,15	0,57	0,65	0,95

Министерство образования и науки Украины

ПГАСА

Кафедра отопления, вентиляции, и качества воздушной среды

Курсовая работа

с дисциплины:

„Инженерное оборудование зданий и сооружений”

на тему:

„Отопление и вентиляция жилого дома”

Виполнил: студ. группы

Проверила: ас. Каирбекова Н.С.

Днепропетровск 2014
