3.1.2. На чем проверять работоспособность форсунок.
Бесспорно, самым лучшим средством для этого является стенд для проверки форсунок, который может быть и сложнейшим электронным за тысячи долларов и очень простым, даже примитивным в духе пятидесятых годов (рис. 7) или вообще самодельным (рис. 8).

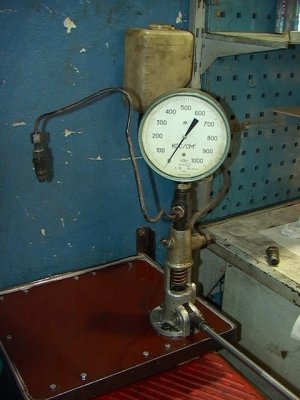

Рис.7

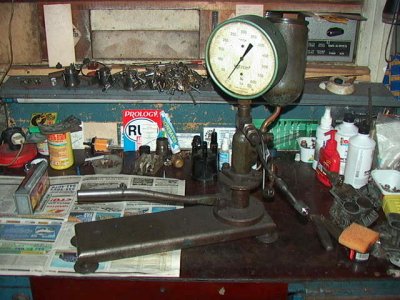

Рис. 8
Любой из них с большей или меньшей степенью удобства может использоваться для работы. В стране много дизельных гаражей и стенды хоть и простейшие у них имеются. А уж договариваться мы умеем. Но что делать, если ваш дизель единственный в округе? Не очень страшные усилия надо приложить, чтобы изготовить самодельный стенд из списанного тракторно-КАМАЗовского или судового насоса или приспособить ТНВД вашего мотора для проверки форсунок. Конечно не самый красивый способ, но на безрыбье...
Для этого надо изготовить трубку – тройник, которая одним концом будет подсоединяться к одному из штуцеров высокого давления Вашего ТНВД, на другой конец будем крепить форсунку, а на третий – манометр атмосфер эдак на 200-300 (можно и больше). Сначала прокручиваем мотор стартером, пока форсунка не начнет стрелять, а затем, не забыв оставить включенным зажигание, уже вручную. Мучительно конечно, но если другого выхода нет – вполне реально.
3.1.3 О давлении открытия форсунки
На такте сжатия воздушный заряд из цилиндра перетекает в камеру сгорания с очень высокой скоростью. При этом в камере сгорания, за счет ее формы, возникает направленный вихрь, в который впрыскивается топливо. В зависимости от конструкции камеры сгорания и степени сжатия скорость и форма вихря различна, поэтому и существуют различные виды распылителей и различные величины давления впрыска топлива. Проектировщики устанавливают рекомендуемые, а также допустимые величины давления впрыска для каждого двигателя. Как правило эти величины необходимо соблюдать с точностью до 5-10 кг.см2 в пределах комплекта форсунок. При переборке форсунки есть смысл выставлять давление впрыска на 10-15 кг.см2 больше требуемого, в расчете на то, что в первые же минуты работы форсунки произойдет некоторая усадка подвижных деталей и, соответственно, снижение установленного давления.
Особенно необходимо отметить специфическое свойство распределительных топливных насосов роторного типа фирмы LUCAS – очень жесткие требования к точности регулировки давления впрыска в пределах комплекта форсунок. Для справки в моторах с такими топливными насосами часто невозможен поиск неисправной форсунки методом отключения. Мотор тут же заглохнет из-за прекращения подачи топлива в остальные форсунки.
4. Расчетно-конструкторская часть
В качестве конструкторской части представляю приспособление, способное значительно облегчить проведение электротехнических работ – универсальный съемник.
При разборке различных узлов автомобилей самых разнообразных моделей существенную помощь может оказать универсальный съемник. Два комплекта захватов, которые могут устанавливаться в одну из двух канавок гайки съемника, значительно увеличивают зону сервиса.
Фиксация снимаемой детали тремя захватами обеспечивает спрессовку ее без перекосов. Упорами для захватов служат гайки. Если захваты изготовлены из термообработанной стали 45, то усилие, развиваемое при выпрессовке, может достигать более 1000 кгс.
Захваты используют в положении, которое они занимают при снятии деталей с вала. Если захваты в канавках перевернуть зацепами в обратную сторону от оси съемника, он может быть использован для выпрессовки деталей из отверстия.
Съемник имеет захваты с губками трех толщин и невращающийся наконечник винта. Последнее особенно важно для валов с центральным резьбовым отверстием — при выпрессовке не происходит повреждения первого витка резьбы.
